Вибрационный грохот серии ZSG

Вибрационный грохот серии ZSG относится к категории автоматических электромеханических промышленных агрегатов, предназначенных для получения материалов больших, средних и малых стандартов линейным способом грохочения. Устройства широко применяются в горнодобывающей и огнеупорной отрасли, электроэнергетике, металлургии, в производстве стройматериалов и др.

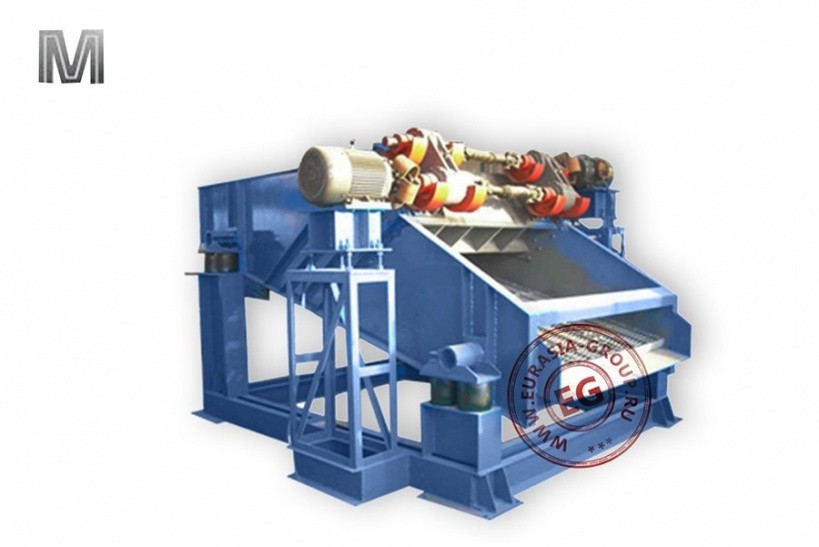

Виброгрохот серии ZSG представляет собой габаритную конструкцию для работы на крупных предприятиях или карьерах. Неподвижная часть агрегата представляет собой раму прямоугольной формы, сваренную из металлических балок. По углам рамы установлены вертикальные стойки-опоры, задняя пара которых выполнена более высокой для создания угла наклона подвижной части установки. На каждой опоре имеется по две цилиндрические стойки-пружины. Они служат как соединительная прослойка между подвижной и неподвижной частями станка, для усиления эффекта вибрационных колебаний на обрабатываемый материал, а также для снижения воздействия колебаний на механизмы конструкции. Подвижная часть станка является так называемым рабочим экраном, который служит для непосредственного просеивания материала. Сетка экрана является сменным элементом, за счет чего станок имеет более универсальное применение. Экран по бокам огражден стенками, создающими эффект короба. По бокам неподвижной станины имеются приваренные площадки для крепления стоек-рам для установки электродвигателей. С правой стороны двигатель установлен выше. К каждому приводу через подшипник присоединен вал вращения с двумя дебалансами, которые дополнительно соединены между собой парами – верхние с нижними, что создает двойную амплитуду и повышает качество просеивания.

Грохот вибрационный серии ZSG работает от источника питания в 380В, 50Гц. Станок автоматически выключается в случае возникновения внештатных ситуаций.
