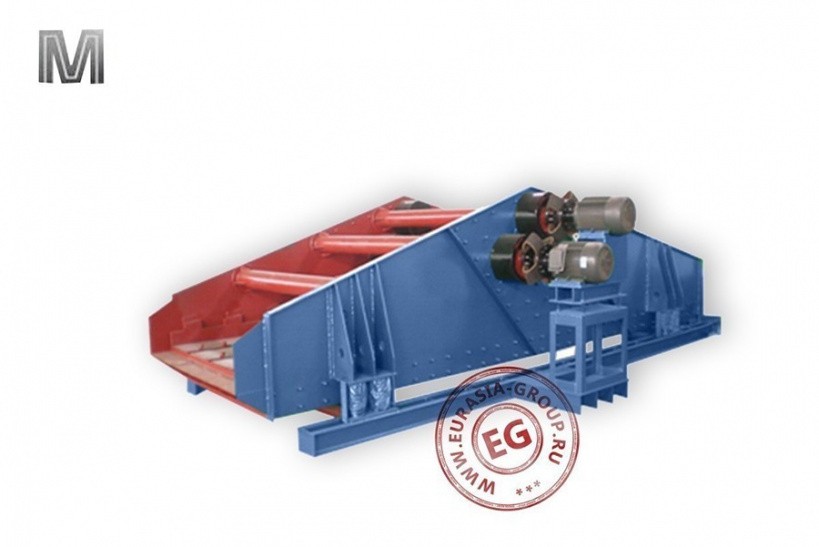

Вибрационный грохот серии SZD

Вибрационный грохот серии SZD относится к категории промышленных станков непрерывного действия и служит для крупного грохочения линейным способом.

Виброгрохот серии SZD представляет собой следующую конструкцию. Опорная станина состоит из двух мощных металлических балок, установленных параллельно и скрепленных поперечными балками жёсткости. Подвижная часть корпуса выполнена в виде объёмного металлического корыта, стенки которого скреплены между собой трубами жёсткости. Бункер служит для приема и обработки первичного сырья. Дно корыта выполнено в виде параллельных стальных полос (колосников), которые предназначены для непосредственного просеивания. Подвижная часть грохота соединена с неподвижной посредством установки на цилиндрические стойки-пружины, которые размещены по четыре с каждой стороны, по две спереди  и сзади. Они предназначены для устранения воздействия колебаний на механизмы изделия, не погашая самих колебаний, необходимых для грохочения. С правой стороны от бункера имеется приваренная к неподвижной станине вертикальная сварная рама-стойка для установки двух электродвигателей. К каждому электродвигателю через подшипник присоединен вал вращения. На каждом валу установлено по два дебаланса. Ближайшая от электродвигателей пара дебалансов размещена с внешней стороны бункера, вторая пара внутри бункера под дальней стенкой. Между ближайшей парой и электродвигателями, на валах, установлены эластичные муфты. Валы с дебалансами являются основными рабочими инструментами и предназначены для создания вибрационных колебаний.

Грохот вибрационный серии SZD является автоматическим механизмом и имеет несколько степеней надежности. Так, в частности, станок немедленно выключается в случае перегрева двигателей или скачков напряжения.
