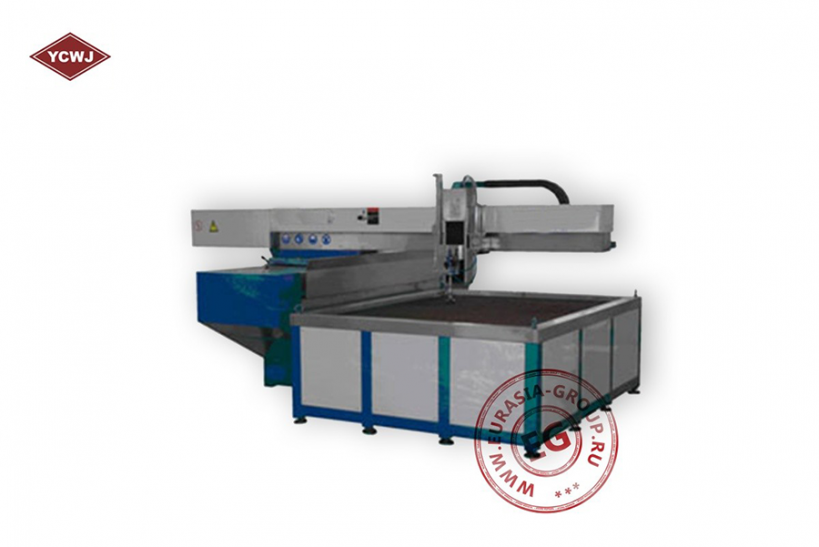

Станок для гидроабразивной резки X1520 относится к категории компактных консольно-портальных высокоточных гидроэлектрических установок, предназначенных для использования в цехах металлообрабатывающих предприятий с целью резки материалов, чаще всего, для изготовления изделий с неровными контурами.
Оборудование гидроабразивной резки X1520 представляет собой габаритную металлическую тумбу, верхнюю плоскость которой занимает координатный стол в виде мелкой решётки, служащий для укладки обрабатываемого материала и позиционирования режущей головки (РГ). Металл (мрамор, пластмасса, стекло) для сохранности стола укладывается на расходный материал в виде пластин. Продольное перемещение консоль делает по боковому рельсу оси Y. По оси Х высокоскоростная головка перемешается на механизме каретки под действием шагового двигателя. Ось Z предназначена для слежения за соблюдением минимального расстояния между соплом РГ и поверхностью материала. Первичное сжатие вода получает под действием гидростанции с насосом высокого давления. После применения отработка стекает в сборочную ванну и далее поступает в бак-отстойник для очищения от шлама и мелких частиц обрабатываемого материала. Для подачи гранатового песка применяется блок, состоящий из абразивного бака и дозирующего насоса. Для экономии воды предусмотрена система её рециркуляции. Все процессы контролируются системой автоматического управления на базе микропроцессора.
Водорезка серии X1520 имеет ряд степеней защиты. Так, в частности, станок автоматически прекращает работу в случае короткого замыкания, перегрева двигателя, недостатка абразивного материала или воды и т.д. При этом осуществляется немедленное оповещение персонала.
| Количество режущих головок | 1 обрезная головка | |
| Движение по осям | Горизонтальная ось | 1500 мм |
| Поперечная ось | 2000 мм | |
| Вертикальная ось | 150 мм | |
| Область резки (X*Y) | 1600x2100 мм | |
| Повторяемость | 0.025 мм | |
| X.Y скорость | 0-15 м/мин | |
| Точность контроля | ±0.01 мм | |
| Точность резки | ±0.1 мм | |
