Оборудование для гидроабразивной резки HEAD1530BB предназначено для раскроя листовых материалов струей воды со взвешенным абразивом под высоким давлением. Установка обрабатывает металлы, камень, стекло, композиты и керамику, находя применение в машиностроении, декоративной отделке интерьеров и производстве нестандартных фасонных деталей.

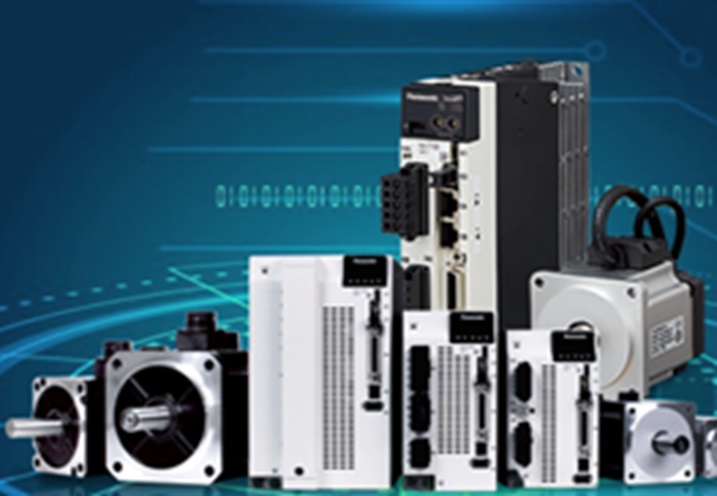

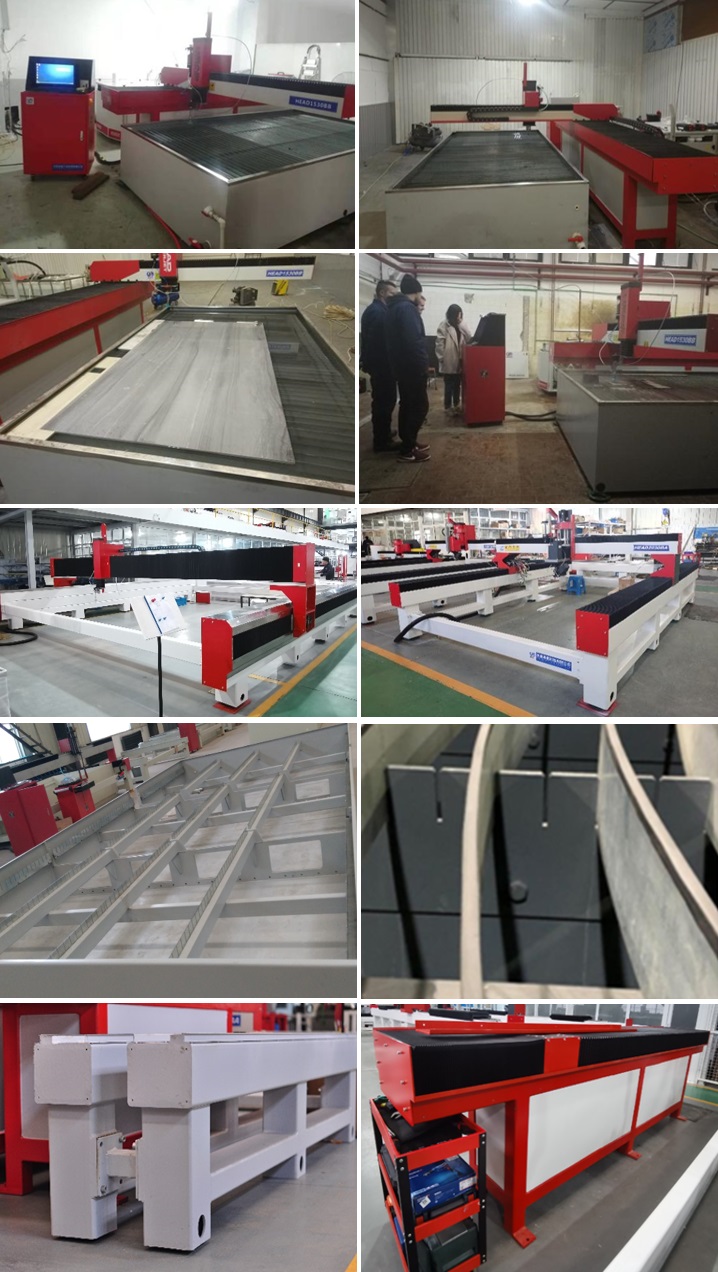

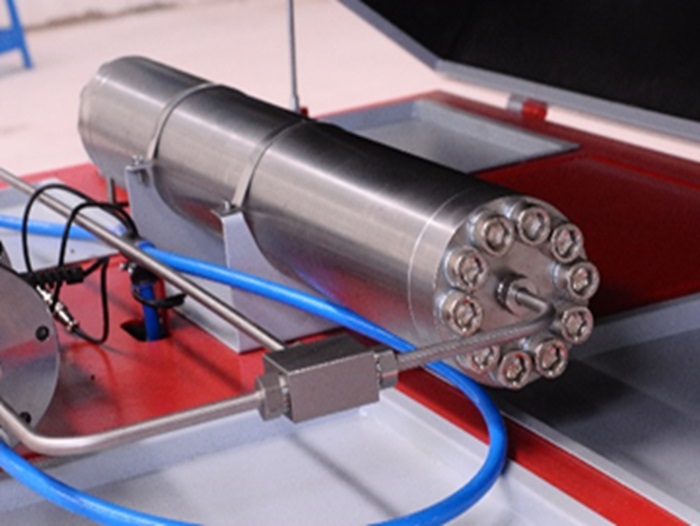

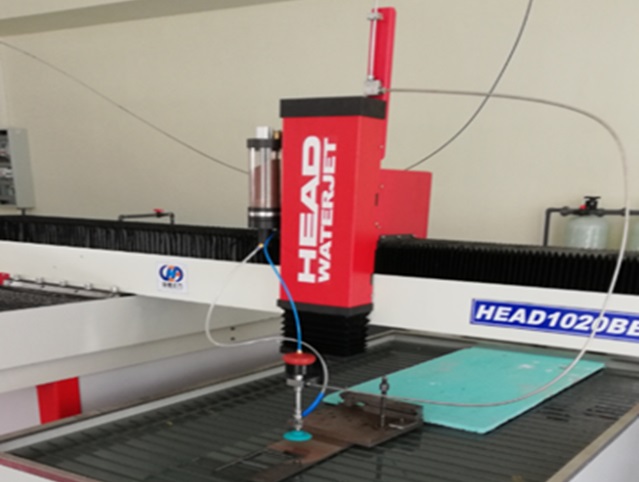

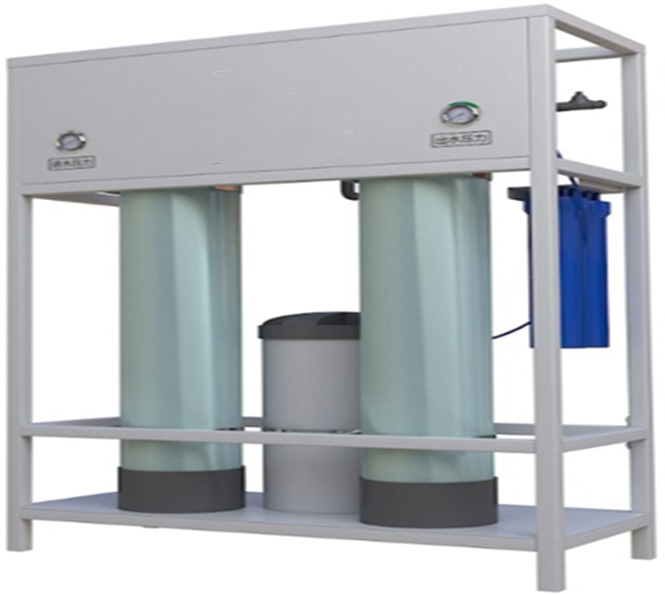

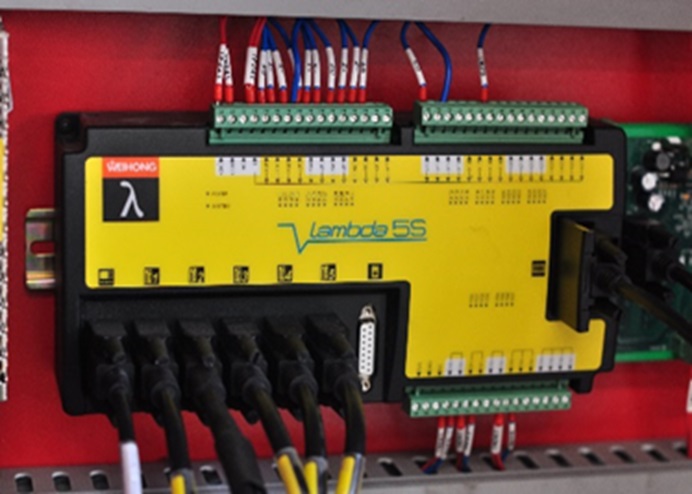

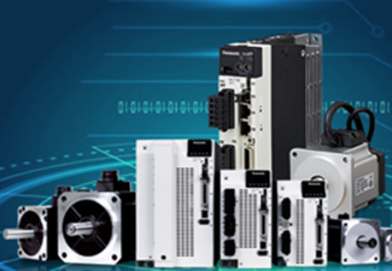

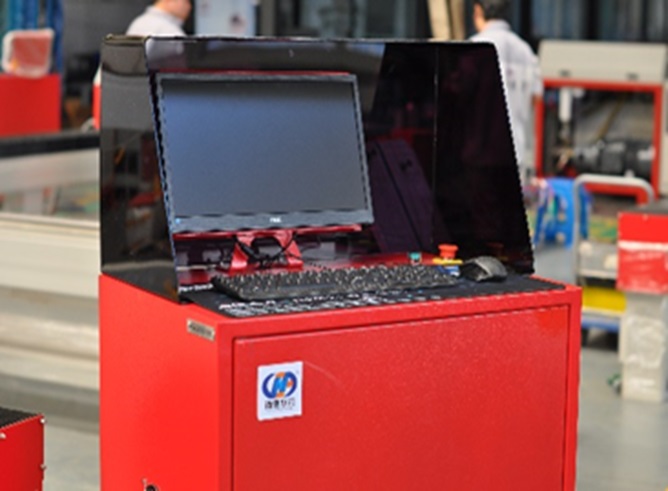

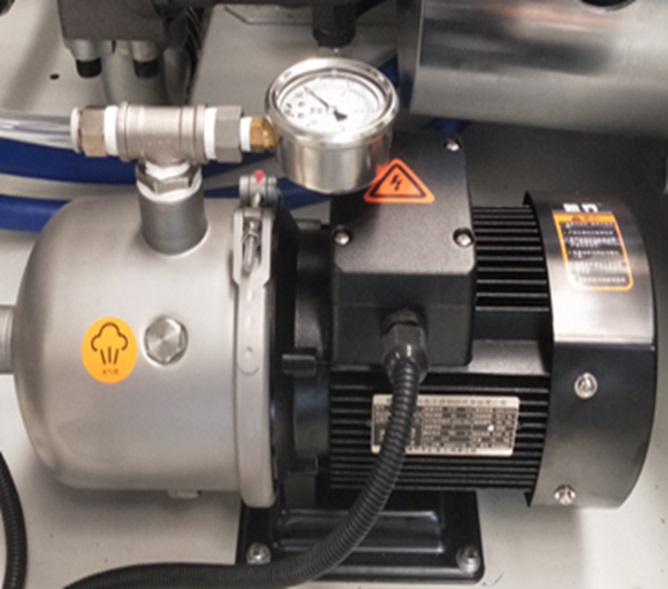

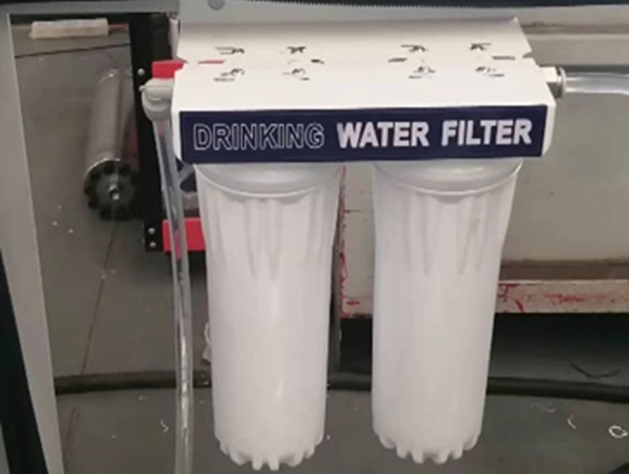

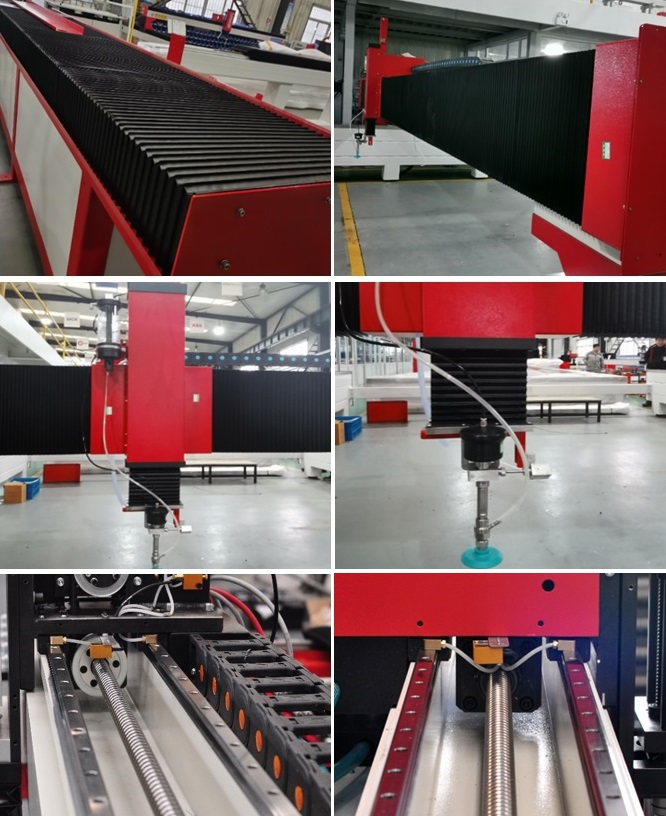

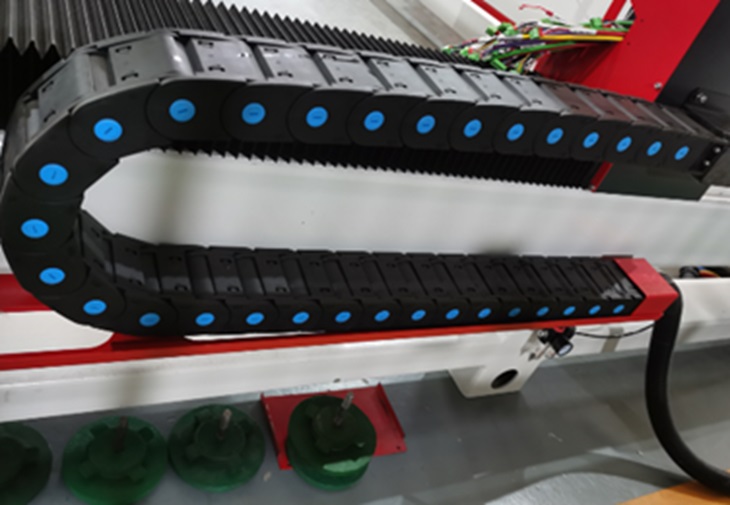

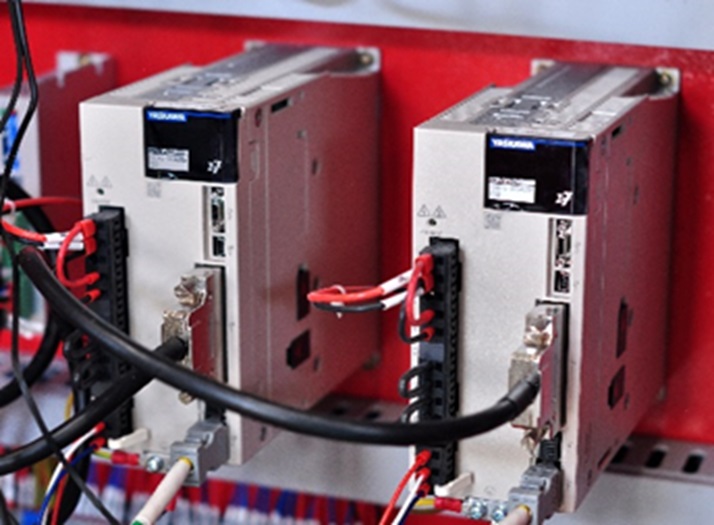

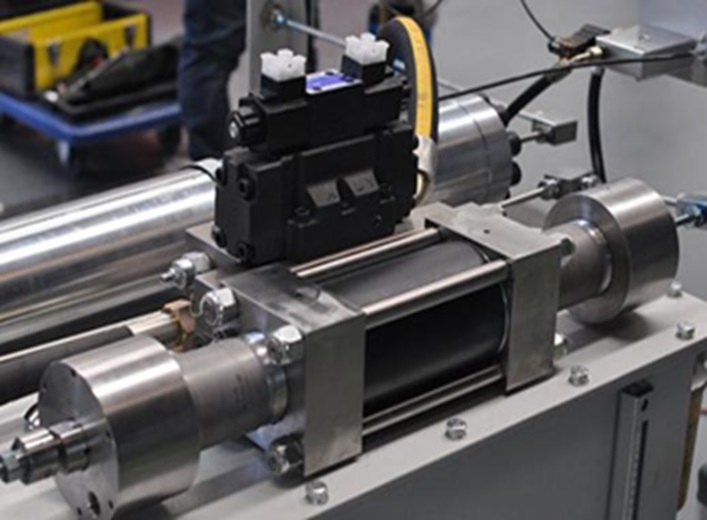

Установка включает портальный координатный стол, который перемещает режущую головку по трем осям, обеспечивая точное следование заданной траектории. Насос высокого давления сжимает воду и подает ее через тонкое сопло, где поток захватывает частицы абразивного песка из бункера системы подачи. Смесительная камера в режущей головке формирует однородную водоабразивную струю, способную резать даже толстые заготовки без термического воздействия на материал. Контроллер с числовым программным управлением на базе промышленного компьютера с сенсорным экраном импортирует чертежи в распространенных форматах и преобразует их в управляющие команды для серводвигателей осей. Система водоподготовки фильтрует и умягчает поступающую воду, защищая уплотнения насоса от преждевременного износа. Защищенные гибкие кабели передают сигналы и энергию к подвижным узлам портала, выдерживая многократные циклы перемещения.
Холодный способ резки исключает зону термического влияния на кромках, сохраняя свойства исходного материала. Универсальность установки позволяет обрабатывать широкий спектр материалов на одном рабочем месте без замены режущего инструмента. Точность контура снижает потребность в механической доводке кромок, сокращая производственный цикл изготовления готовых деталей. Низкий уровень деформации заготовок повышает выход годных деталей и экономит материал.
| Модель | HEAD1530BB |
| Тип конструкции | Портальная |
| Ход по оси Z (мм) | 150 |
| Максимальные размеры обрабатываемых деталей (мм) | 1500 x 3000 |
| Точность резки (мм) | ±0,1 |
| Максимальная скорость по осям X и Y (мм/мин) | 9000 |
|
Точность позиционирования по осям X и Y на 500 мм (мм) |
0,05 |
| Точность повторного позиционирования на 500 мм (мм) | ±0,03 |
| Допустимая нагрузка на стол (кг/м²) | 500 |

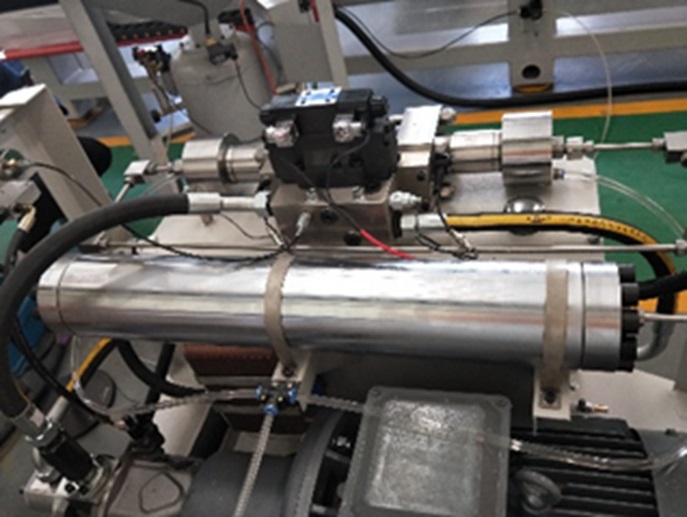

| Модель | HEAD42037Z |
| Материал корпуса насоса | Нержавеющая сталь |
| Диаметр сопла (мм) | 0,3 |
| Количество усилителей (шт.) | 1 |
| Коэффициент усиления | 20:1 |
| Максимальное рабочее давление (бар) | 4200 |
| Диапазон рабочего давления (бар) | 500-3800 |
| Давление на входе (бар) | ≥6 |
| Система защиты | При снижении давления срабатывает сигнализация, затем автоматическая защита |
| При превышении давления насос останавливается; при недостатке активируется защита | |
| Способ охлаждения | Воздушное |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Объем гидроаккумулятора (л) | 1,2 |
| Максимальный расход (л/мин) | 3,7 |
| Мощность двигателя (кВт) | 37 |
| Модель | GST-1800 |
| Программное обеспечение | CHAOKONG ATcut |
| Язык интерфейса | Английский или русский |
| Операционная система | Windows 10 |
| Диагональ сенсорного экрана (дюймы) | 21,5 |
| Промышленный компьютер | ОЗУ 4 ГБ, SSD 128 ГБ |
| Степень защиты | IP55 |
| Интерфейс подключения | USB |
| Совместимость с форматами | DXF и DWG (AutoCAD) |

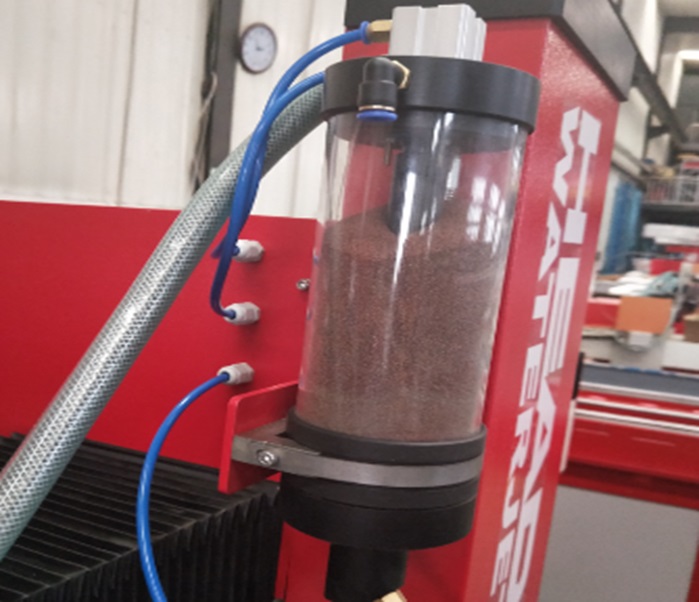

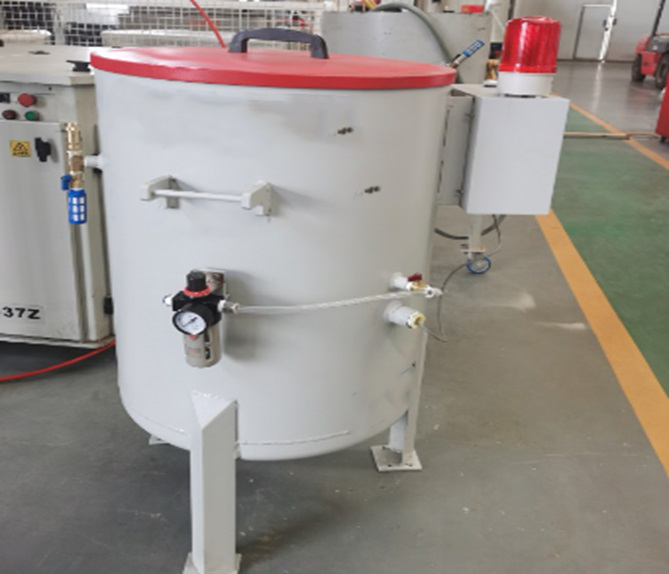

| Вместимость бака (кг) | 200 |
| Время непрерывной резки (ч) | 8 |

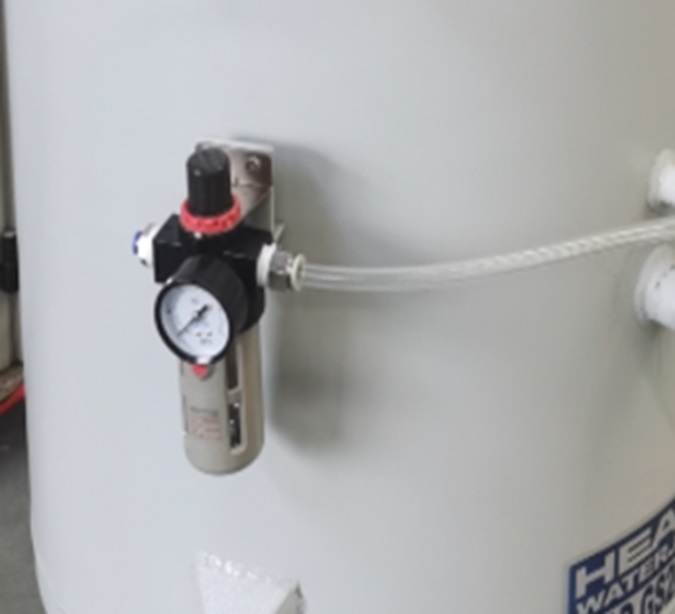

| Требуемое давление воздуха для подачи в дозатор (бар) | 5-7 |

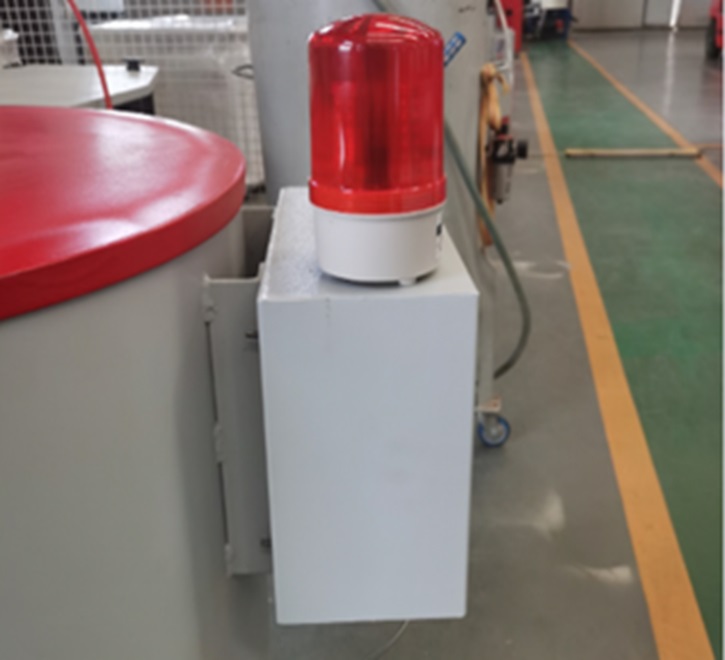

| Преимущества | Звуковой сигнал при отсутствии абразива |
| Не требует обслуживания | |
| Непрерывная автоматическая подача абразива в режущую головку |
| Производительность (т/ч) | 2 |
| Функции | Фильтрация и умягчение воды |
| Обслуживание нескольких установок одновременно |
