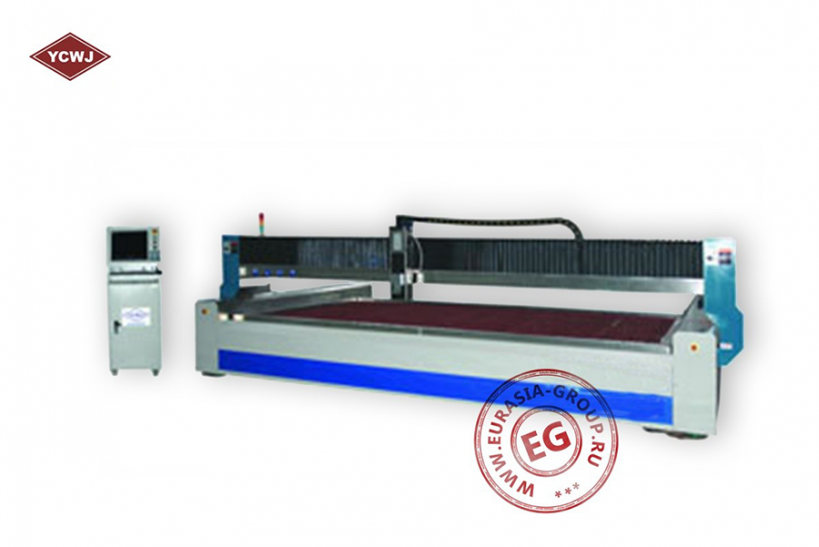

Станок для гидроабразивной резки L4020 относится к категории габаритных гидромеханических установок портального типа, предназначенных для применения в металлообрабатывающей отрасли для изготовления изделий с неровными контурами путём резки (вырезания) струёй воды высокого давления, насыщенной абразивным материалом.
Оборудование гидроабразивной резки L4020 представляет собой плоский координатный стол, по бокам которого имеются рельсы для продольного перемещения портальной балки (позиционирование по оси Y). В портальную балку вмонтирована стальная направляющая оси Х, на которой осуществляет поперечное перемещение специальная каретка для крепления режущей головки (РГ). Вертикальная ось Z служит для слежения за соблюдением минимального расстояния между обрабатываемой поверхностью материала и соплом РГ. Во избежание столкновений об рельефную поверхность некоторых изделий, РГ может усовершенствоваться противоударным кольцом, на котором установлен датчик. Первичное сжатие воды производится насосом высокого давления. В дополнительной комплектации может поставляться водоподготовительное устройство, которое выполняет функцию смягчения воды. Абразивный материал (гранатовый песок) подаётся к РГ дозирующим насосом из абразивного бака. Под решётчатой поверхностью координатного стола размещена сборочная ванна, куда просачивается отработанная вода. Далее жидкость направляется в очистительный бак, где оседает абразивный материал.
Водорезка серии L4020 оснащается системой автоматического управления на базе программируемого логического контроллера. САУ устанавливается в отдельный металлический запирающийся шкаф, на внешней фронтальной поверхности которого размещается пульт с ЖК-экраном.
| Количество режущих головок | 1 | |
| Движение по осям | Горизонтальная ось | 4000 мм |
| Поперечная ось | 3000 мм | |
| Вертикальная ось | 150 мм | |
| Размеры (горизонтальный и поперечный) | 4100*3100 мм | |
| Повторяемость | 0.025 мм | |
| Горизонтальная / Поперечная скорость | 0-15 м/мин | |
| Точность контроля | ±0.01 мм | |
| Точность резки | ±0.1 мм | |
