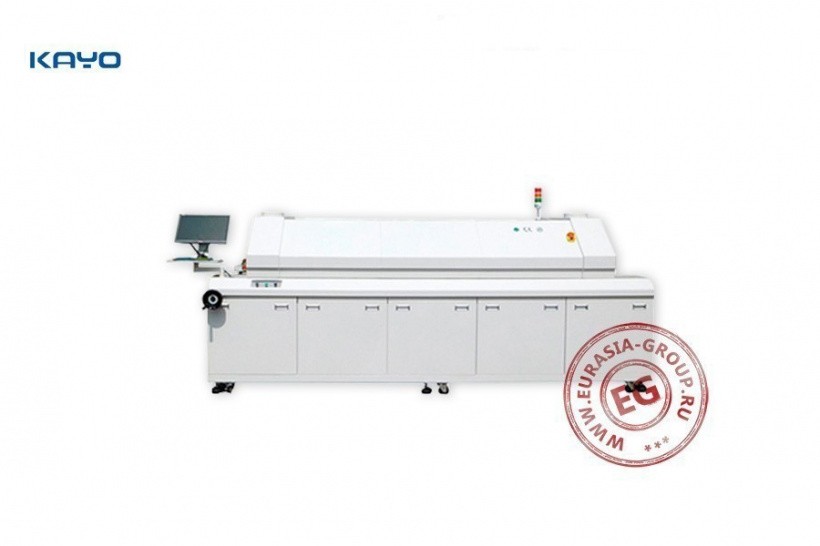

Печь конвекционного оплавления припоя с шестью отопительными зонами KAYO-610L используются во время производства плат поверхностного монтажа (SMT) или в процессах упаковки полупроводников. Как правило, изделие является частью производственной линии сборки электроники, и ей предшествуют печатные и установочные машины. Печатная машина печатает паяльную пасту на плате, а машина для укладки размещает компоненты на печатной паяльной пасте. Эта модель была разработана для обеспечения высоких показателей в своем классе, что в конечном итоге влияет на конечную прибыль промышленников.
Конвекционная печь для оплавления печатных плат KAYO-610L обеспечивает отличные результаты пайки благодаря своим превосходным тепловым характеристикам, низкому поперечному профилю и продуманному разделению зон. Технология предусматривает использование, как теплого, так и холодного воздуха. В этой печи есть области нагрева, через которые проходит печатная плата. Здесь технологический газ нагревается в отдельных зонах нагрева и циркулирует с помощью вентиляторов. Затем следует область охлаждения. Температура везде может регулироваться с высокой точностью в зависимости от рабочих требований пользователя. Особое внимание уделено системе воздушного потока (системе форсунок). Они равномерно распределяют большой объем циркулирующего воздуха по плате.
Оборудование для оплавления печатных плат конвекцией KAYO-610L программируется на цикл, в основном, на базе знаний о качестве и марке паяльной пасты, используемой при сборке (каковы характеристики оплавления, включая пиковую температуру, время выше ликвидуса (TAL) и проч.). Как только эти характеристики процесса станут известны, инженер-технолог настраивает печь для оплавления. Среди настроек: температура зоны, скорость конвекции и скорость потока. При разработке программы оплавления необходимо учитывать ряд факторов: размер и масса платы; есть ли на плате очень маленькие компоненты, которые могут быть выбиты из-за высокой скорости конвекции; каков максимальный предел температуры компонента; будут ли быстрые темпы роста проблематичными; какова желаемая форма профиля. Современное программное обеспечение машины позволяет быстро настроить профиль, просто введя длину, ширину и вес печатной платы.
| Модель | KAYO-610L |
| Количество зон нагрева (сверху/снизу) | 6/6 |
| Длина зоны нагрева (мм) | 2050 |
| Метод нагрева | Конвекционный |
| Количество зон охлаждения (шт) | 1 |
| Высота конвейера (мм) | 880 ± 20 |
| Направление транспортировки | С лева на право |
| Максимальная ширина печатной платы,сетчатый конвейер (мм) | 400 |
| Максимальная ширина печатной платы, цепной конвейер (мм) | 300 |
| Время нагрева (мин) | 20 |
| Скорость движения конвейерной ленты (мм/мин) | 200 - 2000 |
| Частота (Гц) | 50 - 60 |
| Мощность (кВт) | 38 |
| Средняя рабочая мощность (кВт) | 3 |
| Максимальная температура нагрева (ºC) | 400 |
| Точность настройки температуры (ºC) | ±1 |
| Габаритные размеры (мм) | 3600 x 1200 x 1450 |
| Вес (кг) | 800 |
