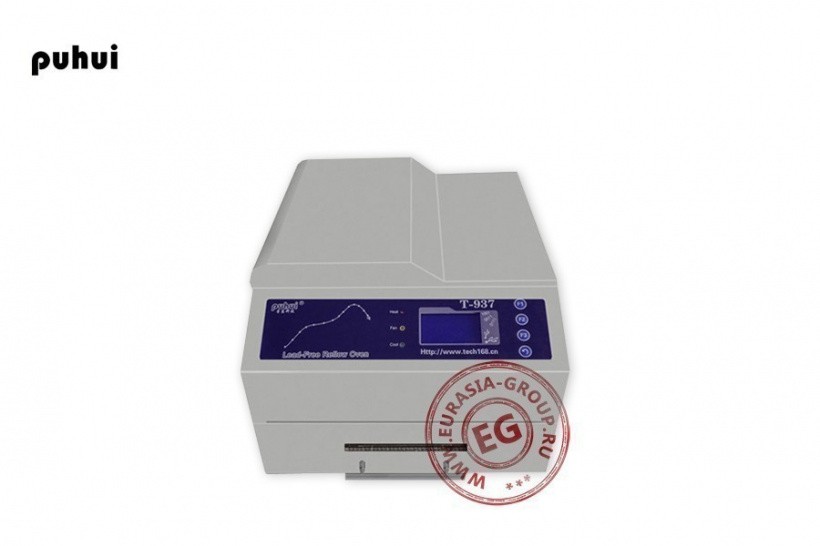

Паяльная печь T-937

Паяльная печь T-937 – это стационарная малогабаритная программируемая электромеханическая конвекционно-излучающая установка, предназначенная для мелкосерийного или среднесерийного производства электронных плат.
Изделие выполняет третью операцию в цепи комплектования подложки электронными компонентами, которая заключается в термической обработке платы. Паяльная паста представляет собой смесь металлического порошка из припоя, флюса и тиксотропных веществ, и применяется в строго контролируемых количествах (по толщине и площади), распределенных с помощью трафаретной печати, а также с использованием диспенсеров. Повышенная липкость флюса в паяльной пасте удерживает компоненты на месте. Собранную (смонтированную поверхность) одно- или двухстороннюю печатную плату пропускают через печь для плавления припоя и крепкой фиксации компонентов немедленным охлаждением.

Печь для пайки электронных компонентов T-937 изготовлена в виде металлического короба с прочной обшивкой из тонкой стали, внешне окрашенной порошковым красителем. Частота повышения температуры, используемая для такого метода пайки, составляет от 2° до 3° С в секунду и может достигать до 350° С. Доведя плату до температуры предварительного нагрева, её подвергают термальному воздействию. То есть плата выдерживается при определенной температуре, чтобы гарантировать, что любые области, которые еще недостаточно нагреты, достигнут требуемой температуры. Кроме того, при этом удаляются растворители паяльной пасты и летучие вещества. Стадия оплавления – это тот этап процесса пайки, где достигается максимальная температура. Именно тогда припой расплавляется и создает необходимые паяные соединения. Фактический процесс оплавления включает в себя поток, уменьшающий поверхностное натяжение на стыке металлов для достижения сцепления, позволяя отдельным сферам порошка пайки объединяться и плавиться. Специальные выхлопные трубы на задней панели, обеспечивающие более чистую рабочую среду, – опция.

Паяльная печь для электронных компонентов T-937 оснащается системой автоматического управления на платформе цифровых технологий. Печь может соединяться с внешним ПК, чтобы легко манипулировать данными. Программное обеспечение отображает график на дисплее. ПО содержит данные о 299 видах паяльной пасты, графики могут быть распечатаны. Используются стабильные и высокоскоростные MCU и передовые интеллектуальные технологии измерения температуры.
