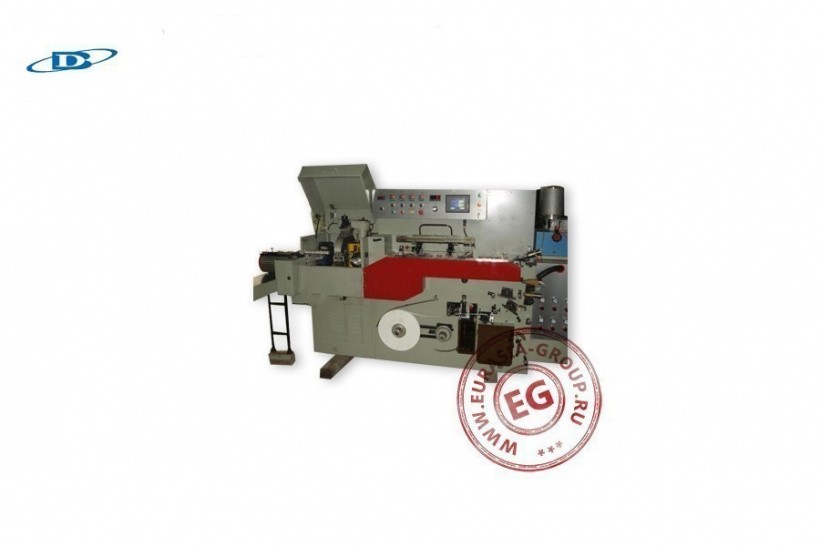

Автоматическая машина для формирования сигаретных фильтров ZL23

Станок для формирования сигаретных фильтров ZL23 – это стационарная среднегабаритная среднескоростная автоматическая электропневматическая машина непрерывного действия, предназначенная для малых или средних предприятий, специализирующихся на массовом производстве сигаретной продукции. Непосредственная задача изделия заключается в качественном изготовлении стержневых фильтров сигарет. В качестве сырья используются ацетатные жгуты из целлюлозы или бутилированные из полипропилена.

Автоматическая машина для формирования сигаретных фильтров ZL23 комбинирована из двух основных станков: машины для выравнивания и сборки волокна модели YL13 и формовочной машины для фильтров модели YL23. Первичный материал втягивается в первую машину непосредственно из приставленной тары, после этого распрямляется, проходя лентой по линейке из трех вертикальных вальцовых прессов с регулируемым зазором. Верхние валы прессов имеют металлическую дорожку, нижние – полимерную. Затем волокно поступает в камеру с высокой температурой и, выходя, снова в последний вальцовый пресс. Устройство для выравнивания и сборки волокна работает в трехступенчатом воздушном отверстии и в двухступенчатом отверстии с резьбой, так что пучки нитей могут быть полностью расширены, ослаблены, расширены и равномерно собраны. Далее лента втягивается в трубу формовочной машины, деформируясь сжатием, выйдя из которой по воронкообразному каналу она встречается с трубочкой из бумаги. Последняя подается из разматывающейся бобины в виде ленты, по пути преобразовываясь в полузакрытую трубочку. После наполнения трубочка сразу же запечатывается (термосоединение), и уже сформированный фильтр протягивается единой полосой к узлу нарезания, перед которым смонтирована щетка для удаления пыли. Формовочная машина оснащена высокоточной винтовой конической шестерней и параллельной осью в качестве системы передачи. Для резания фильтрующих стержней используется один резак, который может эффективно контролировать ошибки в длине фильтрующих стержней. Отрезанные фрагменты попадают в позиционный вращающийся барабан с боковым дугообразным кожухом (предотвращает вылет фильтров из барабана), который перемещает их на тонкий ленточный транспортер для вывода из операционной зоны. В структуру интегрирован собственный компрессор, уровень давления отображается в каждом отдельном узле. В поставку включен и чиллер для водного охлаждения машины. Для передачи крутящего момента на подвижные элементы конструкции используются натяжные ременные передачи. Вся операционная зона сформирована на фронтальной стенке стенда, с обратной стороны предусмотрен свободный доступ к внутренним элементам через открывающиеся панели.

Оборудование для производства сигаретных фильтров ZL23 настраивается с помощью программирования, для чего в структуру интегрирован бортовой промышленный компьютер с цветным сенсорным экраном (опция).
