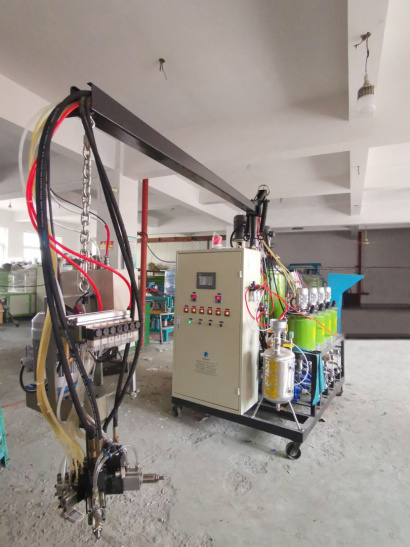

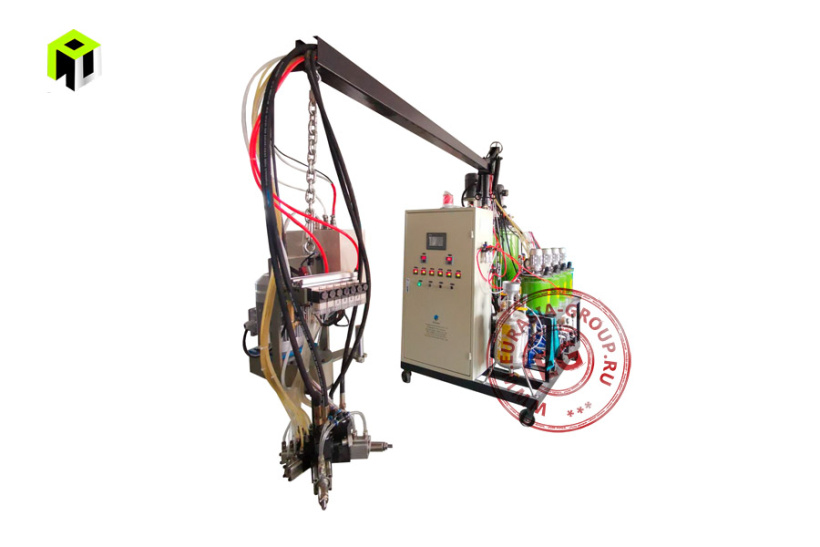

Установка YJ-18 предназначена для автоматического литья полиуретановых подошв обуви методом карусельного производства. Оборудование применяется в обувной промышленности для массового изготовления подошв различных конфигураций и размеров. Станок решает задачи точного дозирования полиуретановых компонентов, равномерного заполнения форм и обеспечения стабильного качества готовых изделий.
Технологический процесс основан на прецизионном смешивании двухкомпонентной полиуретановой системы с последующим литьем в формы. Резервуары для материала предназначены для хранения изоцианатной и полиольной составляющих при контролируемой температуре. Фильтровальные баки очищают компоненты от механических примесей перед подачей в систему дозирования. Дозирующие насосы обеспечивают точную подачу материалов в заданном соотношении через специализированные трубопроводы. Карусельная конструкция обеспечивает непрерывность производственного цикла: пока в одних формах происходит полимеризация, другие заполняются свежим материалом. Пневматическая система управляет движением каруселей, открытием-закрытием форм и активацией дозирующих механизмов. Бак для очистки выполняет промывку смесительной головки растворителем между циклами.
Карусельная схема оборудования YJ-18 максимизирует производительность при компактных габаритах. Улучшение эксплуатационных характеристик подошв достигается благодаря однородной структуре полиуретана и отсутствию воздушных включений. Экономическая эффективность достигается за счет минимизации отходов материала благодаря точному дозированию и снижения трудовых затрат при автоматизированном производстве. Система очистки продлевает межремонтные интервалы и снижает простои оборудования.
| Модель | YJ -18 | |
| Допустимая вязкость сырья при 22°C (мПа·с) | Полиол | 3000 |
| Полиизоцианат | 1000 | |
| Скорость впрыска (г/с) | 80-260 | |
| Диапазон соотношения компонентов смеси | 100 : 70-120 (подошва) | |
| Скорость вращения смесителя (об/мин) | 2800-5000 | |
| Объем бака (л) | 140 | |
| Дозирующие насосы | Насос A1 | Тип K25 |
| Насос A2 | Тип K25 | |
| Насос B | Тип K20 | |
| Требуемое давление сжатого воздуха (МПа) | 0,6-0,8 | |
| Требуемое давление азота (МПа) | 0,05 | |
| Мощность нагрева (кВт) | 3,2 х 3 | |
| Напряжение (В) / Частота (Гц) | 220/60 | |
| Номинальная мощность (кВт) | Около 12 | |
| Длина поворотного рычага с удлинителем (м) | 2, 3 (регулируемая) | |
| Радиус поворота рычага (мм) | 2450 | |
| Цвет | Кремовый/оранжевый/темно-синий (настраиваемый) | |
| Габаритные размеры распределительной коробки (мм) | 1250 х 400 х 1400 | |
| Габаритные размеры стойки (мм) | 2 000 х 1250 х 540 | |
| Габаритные размеры (мм) | 4100 х 1250 х 2300 | |
| Вес (кг) | 1400 | |
| Материал | Нержавеющая сталь 304 |
| Объем (л) | 140 |
| Количество резервуаров (шт.) | 3 |
| Материал электрических нагревательных трубок | Нержавеющая сталь |
| Количество электрических нагревательных трубок (шт.) | 2 |
| Мощность электрических нагревательных элементов (кВт) | 1,6 х 2 х 2 (2 нагревателя в каждом из 2 баков) |
| Рабочая температура (°C) | 15-40 |
| Скорость перемешивания (об/мин) | 40 |
| Мощность перемешивания (кВт) | 0,75 |
| Толщина изоляционного слоя (мм) | 20 |
| Габаритные размеры (мм) | 100 х 200 |
| Рабочее давление (МПа) | 4 |
| Скорость вращения (об/мин) | 26-130 |
| Материал | Политетрафторэтилен (ПТФЭ) |
| Давление (МПа) | 8 |
| Материал | Нержавеющая сталь |
| Эффективный объем (л) | 20 |
| Предел измерения давления манометром (МПа) | 1 |
| Давление воздушного компрессора (МПа) | 0,6-0,8 |
