Станок для нарезки блоков (заготовок)

Станок для нарезки блоков (заготовок) – это электромеханическое устройство из состава оборудования по переработке вышедших из эксплуатации автотранспортных шин различного диаметра, которое, в частности, широко применяется для производства резиновой крошки. Операция необходима для облегчения дальнейшего дробления резины в более мелкую фракцию.

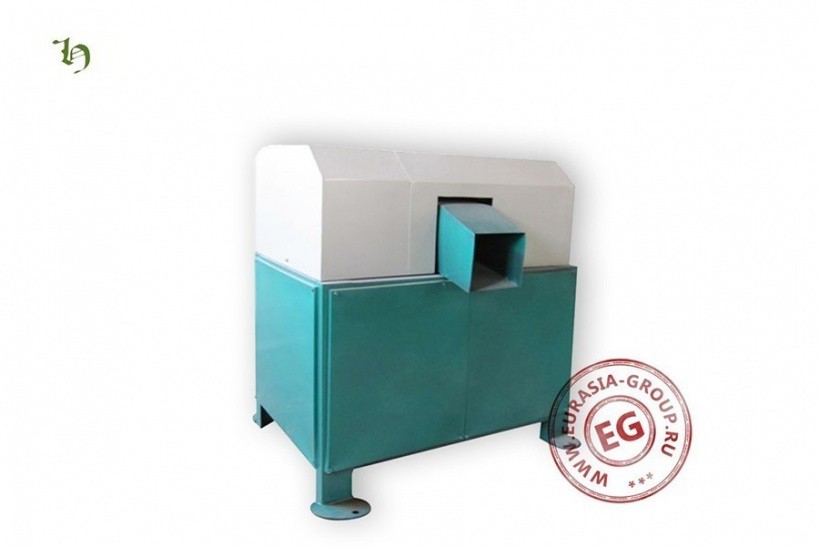

Станок для нарезки резиновых лент в чипсы внешне представляет собой габаритную металлическую напольную тумбу на опорных ножках. Рама составная, её верхняя часть выполнена в виде накладного сверху защитного кожуха для исполнительной части станка. С фронтальной стороны корпуса имеется окно для приёма полосы внутрь операционной части, а с тыльной стороны смонтировано окно с отводом прямоугольной формы, служащим для выброса готовых резиновых блоков. Электродвигатель с клиновидной ременной передачей установлен в нижней скрытой части тумбы. Главным рабочим инструментом является сменный нож, который представляет собой металлический вал, в срединной части которого выделен участок для равномерного крепления по кругу зубчатых лезвий. Вал вставляется в держатели, которые соединены с вибрационной платформой на амортизаторах. Изделие, как правило, задействуется в рабочей связке со станком для нарезания шин в полосы, при этом резиновая лента сразу же затягивается для резки чипсов. Таким образом, поступающая полоса втягивается и немедленно делится вращающимися лезвиями на равномерные резиновые отрезы, после чего выбрасывается с противоположной стороны.

Станок для нарезки резиновых полос в блоки управляется при помощи двухкнопочного пульта для подачи электрических команд на пуск и остановку электродвигателя. Пульт установлен около приёмного окна, слева. Устройство не требует длительного изучения персоналом.
