Общие характеристики линии
|
Модель
|
SJSL-75D/500-250-52
|
|
Производительность (кг/ч)
|
400-500
|
|
Фактическая мощность (кВт)
|
150
|
|
Общая мощность (кВт)
|
230
|
|
Давление воды (МПа)
|
~0,45
|
|
Температура воды (°С)
|
38
|
|
Габаритные размеры (мм)
|
23 000 х 5000 х 4000
|
|
Вес (кг)
|
10 000
|
Высокоскоростной миксер
|
Общая вместимость (л)
|
500
|
|
Эффективная емкость (л)
|
375
|
|
Мощность (кВт)
|
47/67
|
Ленточный конвейер
|
Мощность (кВт)
|
2,2
|
|
Функция
|
Передача материалов для смешивания
|
Двухшнековый дозатор
|
Редуктор
|
WB-120-LD-2.2
|
|
Мощность (кВт)
|
2,2
|
|
Бункер
|
С/С, δ=1,5 мм
|
|
Материал шнека
|
Сталь 45 #, обработка поверхности твердым хромом
|
|
Материал корпуса
|
Углеродистая сталь, обработка поверхности твердым хромом
|

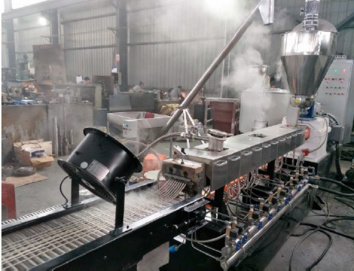

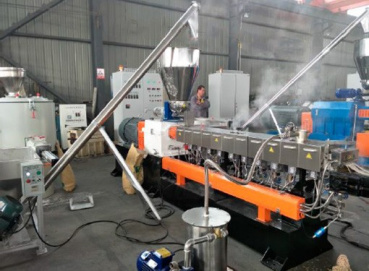

Двухшнековый экструдер
|
Модель
|
GS75
|
|
Винт
|
|
Диаметр (мм)
|
71
|
|
Л/Д
|
44:1
|
|
Материал
|
W6Mo5Cr4V2
|
|
Твердость
|
HRc60-64
|
|
Материал оси
|
40CrNiMoA
|
|
Твердость оси
|
НВ300-350
|
|
Режим вращения шнека:
|
Совместное вращение с двойным шнеком
|
|
Коробка передач
|
|
Материал
|
Чугун с шаровидным графитом, амортизация, предотвращение шума
|
|
Входная скорость (об/мин)
|
1480
|
|
Выходная скорость (об/мин)
|
600
|
|
Игольчатый подшипник
|
Японский бренд «IKO»
|
|
Радиальная ось
|
Японский бренд «NSK»
|
|
Материал редуктора
|
20CrNi2MOA
|
|
Твердость редуктора:
|
HRC58-62
|
|
Охлаждение смазки
|
Внешний охладитель, 1,3 м3
|
|
Тип масляного насоса
|
BB-B10
|
|
Мощность насоса (кВт)
|
0,55
|
|
Бочка
|
|
Материал
|
Сталь 5 # в качестве корпуса, внутреннее отверстие использует тонкую литейную втулку из двойного сплава
|
|
Соединение
|
Высокопрочные болты с внутренним шестигранником
|
|
Метод охлаждения
|
Водяное охлаждение
|
|
Длина (м/секция)
|
290
|
|
Количество секций (шт.)
|
11 (всего 31)
|
|
Главный двигатель
|
|
Мощность (кВт)
|
110 (двигатель переменного тока уровня 4 типа Y2)
|
|
Отрегулируйте скорость
|
Использование частотного изобретателя
|
|
Скорость вращения (об/мин)
|
1480
|
Секция нагрева
|
Тип нагревателя
|
Литые алюминиевые нагреватели
|
Система водяного охлаждения
|
Диаметр трубы (мм)
|
60
|
|
Теплообменник
|
LS-415
|
|
Мощность водяного насоса (кВт)
|
0,75
|
Вакуумная система
|
Тип вакуума
|
СК-0,8
|
|
Вакуумное давление (МПа)
|
-0,07-0,09
|
|
Вакуумный резервуар (мм)
|
400 х 600
|
Автоматический теплообменник с гидравлическим давлением
|
Количество нагревателей (шт.)
|
2
|
|
Давление масла (МПа)
|
15 <25
|
|
Гидравлический насос (л/мин)
|
4
|
|
Гидравлическое масло
|
YA-N46
|
|
Мощность двигателя (кВт)
|
2,2
|
|
Номинальная скорость (об/мин)
|
1420
|
|
Давление заполнения азотом (МПа)
|
7
|
Электрическая система управления
|
Напряжение (В)
|
220/380/480, 3 фазы
|
|
Частота (Гц)
|
50/60
|
|
Контактор переменного тока
|
Siemens
|
|
Воздушный переключатель
|
LG
|
|
Промежуточное реле
|
OMRON
|
|
Регулятор температуры
|
OMRON
|
|
Электрооборудование низкого напряжения, кнопка, переключатели
|
Delixi
|

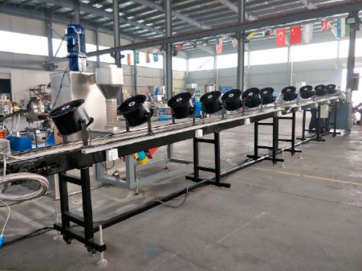

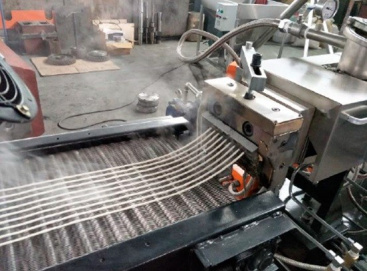

Система гранулирования с вентиляторным охлаждением
|
Длина конвейерной ленты (м)
|
18
|
|
Количество вентиляторов (шт.)
|
18
|
|
Мощность гранулятора (кВт)
|
7,5
|
