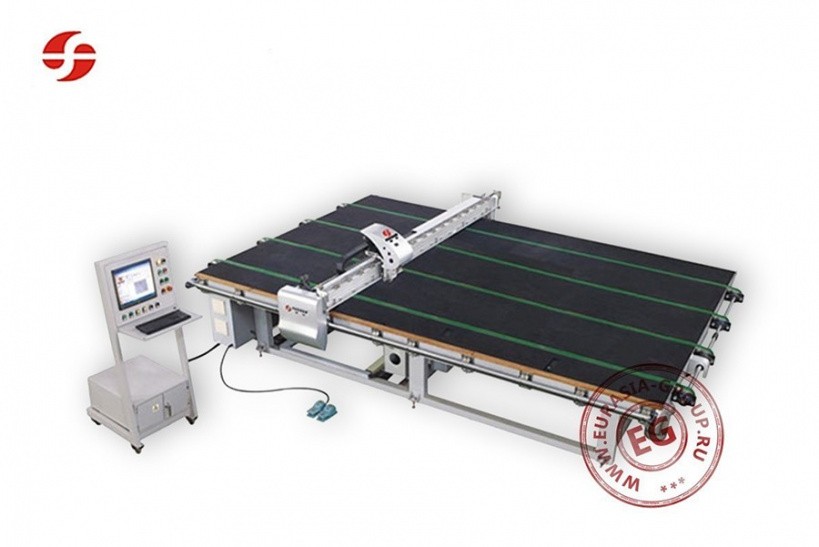

Станок для раскроя стекла FHT3727B

Станок для раскроя стекла FHT3727B – это стационарное среднегабаритное автоматическое электропневматическое устройство горизонтального типа цикличного действия, предназначенное как для прямолинейной, так и для фигурной резки листового стекла.

Стол фигурной резки стекла FHT3727B формируется на жёстком сварном прямоугольном каркасе. Координатный стол служит для укладки и фиксации обрабатываемой заготовки, представляет собой плоскую широкую поверхность. Укладка заготовки выполняется с помощью отдельного приспособления с пневматическими присосками, при этом стол поднимается в наклонное положение с помощью двух пневматических цилиндров. Интегрированный компрессор нагнетает необходимое воздушное давление. Основным исполнительным элементом конструкции является режущая головка со сменным инструментом, который может позиционироваться в трёх плоскостях (X, Y и Z). Головка смонтирована на подвижной каретке, которая в свою очередь установлена на подвижной поперечной планке с линейной разметкой. Подача материала осуществляется плавно, для чего задействуются сервомоторы на каждую ось. При непосредственном соприкосновении ножа и материала в точное место реза дозировано впрыскивается незначительный объём смазывающе-охлаждающей жидкости.

Стол для раскроя стекла FHT3727B оснащается системой автоматического управления на основе программируемого логического контроллера. Компьютер установлен на базе компактной технологической тележки, соединённой с основным оборудованием посредством провода. Панель управления оборудована цветным сенсорным экраном, удобным для ввода и отслеживания рабочих параметров в режиме реального времени. Операционная система совместима с большинством графических редакторов. В памяти может храниться значительное количество обособленных производственных алгоритмов. Непосредственный запуск операции может осуществляться как кнопкой запуска, так и ножной педалью замыкания контактов.
