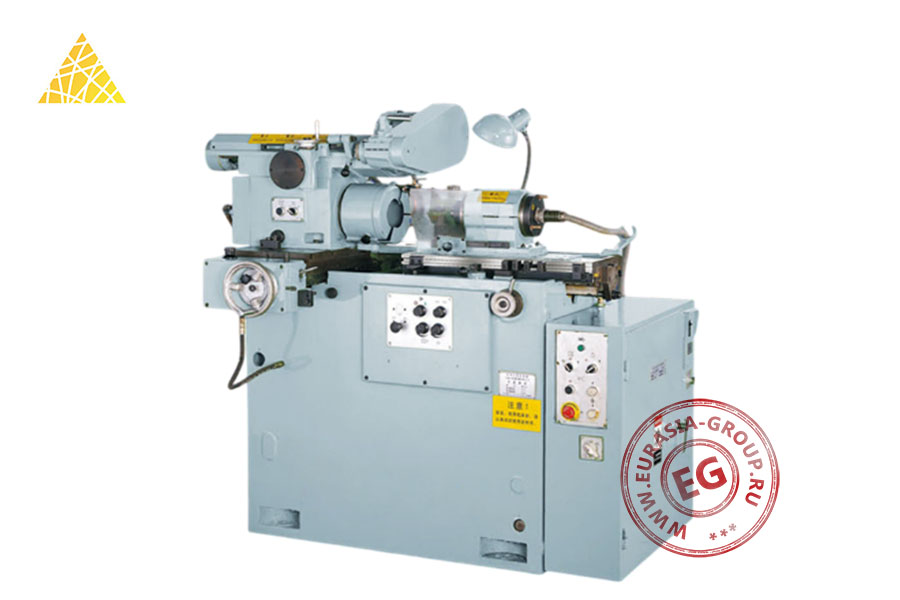

Внутришлифовальный станок MD215A представляет собой компактное оборудование для прецизионного шлифования внутренних поверхностей деталей. В конструкции станка реализована классическая компоновка с горизонтальным расположением основных узлов на жесткой станине. На верхней части станины установлена шлифовальная бабка с высокоскоростным шпинделем и механизмом поперечной подачи. Передняя бабка с патроном для крепления заготовки установлена на продольных направляющих, позволяя легко и быстро менять детали, и настраивать станок под конкретные задачи. Компактное размещение узлов обеспечивает удобный доступ к рабочей зоне и органам управления.
Рабочая зона станка оснащена защитным ограждением с местным освещением. На лицевой панели расположены элементы управления режимами обработки и контрольные приборы. Электрошкаф с силовой и управляющей аппаратурой вынесен на правую сторону станка, упрощая доступ к нему и уменьшая занимаемую площадь. Станина установлена на регулируемых опорах для точной установки в горизонтальной плоскости. Конструкция шпиндельного узла включает прецизионные подшипники и систему охлаждения. Механизм поперечной подачи оснащен точной регулировкой для достижения заданных размеров. В основании станка размещены бак и насос системы подачи СОЖ. Станок оборудован централизованной системой смазки.
К отличительным особенностям оборудования относятся высокая жесткость конструкции, точность обработки, надежность узлов. Компактные размеры станка сочетаются с возможностью обработки широкой номенклатуры деталей. Эргономичное расположение органов управления и контроля обеспечивает удобство работы оператора. Многоуровневая система защитных устройств гарантирует безопасность при эксплуатации.
| Модель | MD215A | ||
| Диаметр шлифовального отверстия (мм) | 3 - 50 | ||
| Максимальная глубина обрабатываемого отверстия (мм) | 8 | ||
| Максимальный диаметр качания | Внутренняя крышка (мм) | 180 | |
| Диаметр качания (мм) | 220 | ||
| Угол поворота рабочей головки | 30° | ||
| Рабочая скорость (об/мин) | 280, 400, 560, 800 | ||
| Скорость вращения колеса (об/мин) | 24000, 60000 | ||
| Максимальный диаметр шлифования торца (мм) | 60 | ||
| Скорость вращения колеса (об/мин) | 8000 | ||
| Преобразователь мощности колесного двигателя (кВт) | 8 | ||
| Рабочий двигатель (кВт) | 0,45 / 0,75 | ||
| Мощность (кВт) | 10 | ||
| Габаритные размеры (ДxШxВ) (мм) | 1580 x 1300 x 1700 | ||
| Вес (кг) | 1800 | ||
| Округлость отверстия (мм) | 0,002 |
| Цилиндричность отверстия (мм) | 0,003 |
| Шероховатость поверхности отверстия (мкм) | Ra0.4 |
| Шероховатость поверхности торца (мкм) | Ra0.8 |
| Плоскостность торца (плоская или вогнутая) (мм) | 0,002 |
