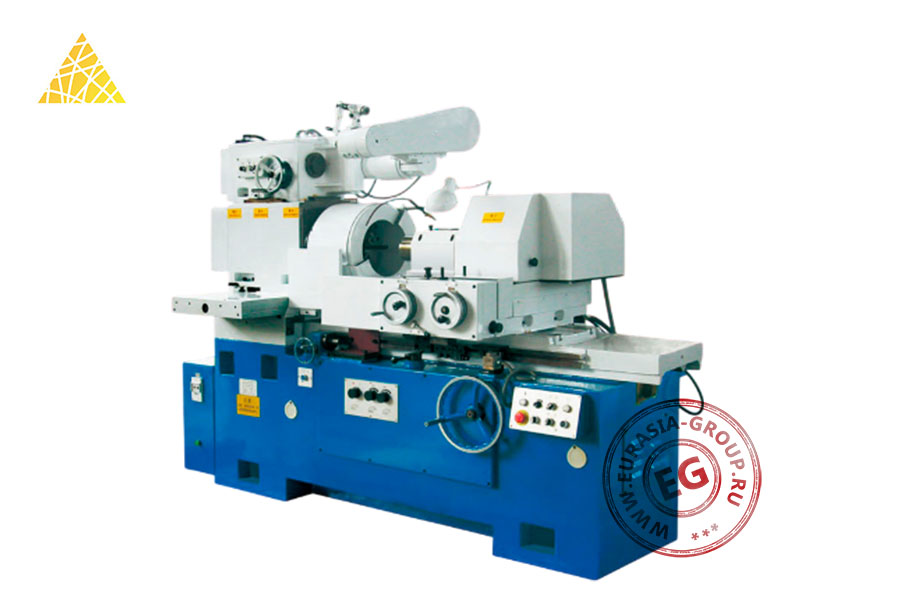

Внутришлифовальный станок MD2120A представляет собой промышленное оборудование средних габаритов для прецизионной обработки внутренних поверхностей. Конструкция станка базируется на массивной станине с двухуровневым исполнением - верхняя часть с основными рабочими узлами и нижнее основание увеличенной жесткости. В верхней части станка размещена шлифовальная бабка с высокоточным шпиндельным узлом и механизмом поперечной подачи. Передняя бабка с системой зажима детали установлена на продольных направляющих станины. Конструкция включает встроенную систему местного освещения рабочей зоны и защитные экраны.
На фронтальной панели станка сгруппированы основные органы управления с контрольно-измерительными приборами. Дополнительная панель с элементами управления вспомогательными системами размещена на правой стороне. Станок оснащен маховиками ручных перемещений с точной градуировкой для выполнения наладочных работ. Шпиндельный узел включает прецизионные подшипники и автономную систему охлаждения. Механизм поперечной подачи оборудован устройством точной регулировки для обеспечения заданных размеров. В нижней части станины расположены бак и насос системы подачи СОЖ, электрооборудование, гидростанция.
К конструктивным особенностям относятся усиленная конструкция шпиндельной бабки с повышенной жесткостью, двухсекционная защита направляющих, встроенная система фильтрации СОЖ. Станок оборудован централизованной системой смазки с контролем давления масла. Регулируемые опоры станины обеспечивают точное горизонтирование при установке. Среди преимуществ оборудования выделяются высокая геометрическая точность обработки, надежность основных узлов, удобство обслуживания.
| Модель | MD2120A | |
| Диаметр шлифовального отверстия (мм) | 20 - 200 | |
| Глубина шлифования | Ф50 (мм) | 70 |
| Ф200 (мм) | 200 | |
| Максимальный диаметр качания | Внутренняя крышка (мм) | Ф 400 |
| Диаметр качания (мм) | Ф 600 | |
| Угол поворота рабочей головки | 30° | |
| Рабочая скорость (об/мин) | 100 - 500 | |
| Скорость вращения шлифовального круга (об/мин) | 4000, 5000, 6000, 8000,11000 | |
| Скорость вращения торцевого колеса (об/мин) | 4650 | |
| Максимальный ход рабочего стола (мм) | 600 | |
| Скорость перемещения рабочего стола (мм) | 0,1 - 6 | |
| Скорость обрезки рабочего стола (мм) | 0,1 - 2 | |
| Разрешение подачи (мм) | 0,002 | |
| Мощность (кВт) | 9 | |
| Габаритные размеры (мм) | 2100 х 2120 х 1950 | |
| Вес (кг) | 3800 | |
| Округлость отверстия (мм) | 0,003 |
| Цилиндричность отверстия (мм) | 0,005 |
| Шероховатость поверхности отверстия (мкм) | Ra0.4 |
| Шероховатость поверхности торца (мкм) | Ra0.8 |
