Токарно-обрабатывающий центр VS80180 представляет собой крупногабаритный стационарный автоматический электрогидравлический 5-осевой инструментальный металлорежущий станок вертикального типа периодического действия, который предназначен для работы на средних или крупных профильных предприятиях, где с его помощью осуществляют обработку сложных или криволинейных поверхностей.

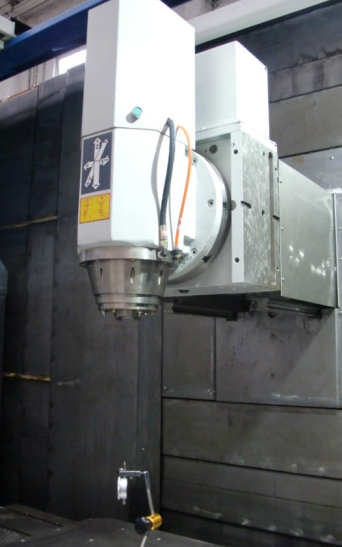

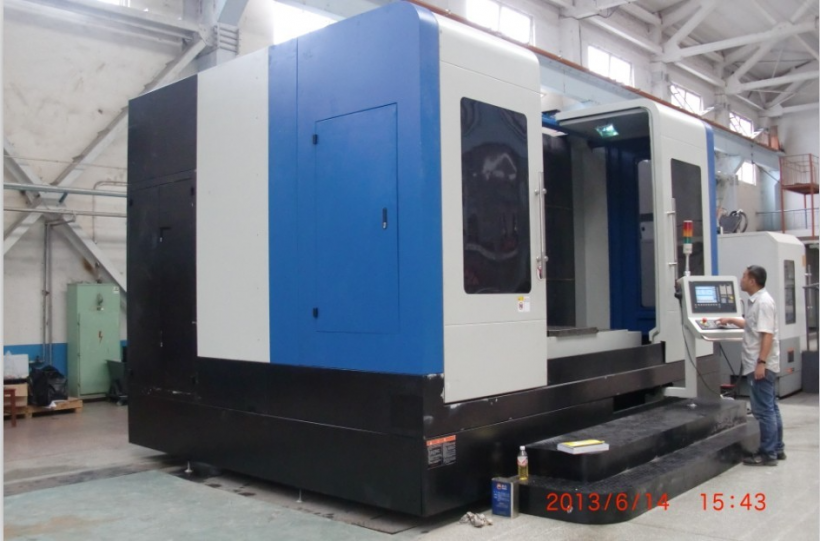

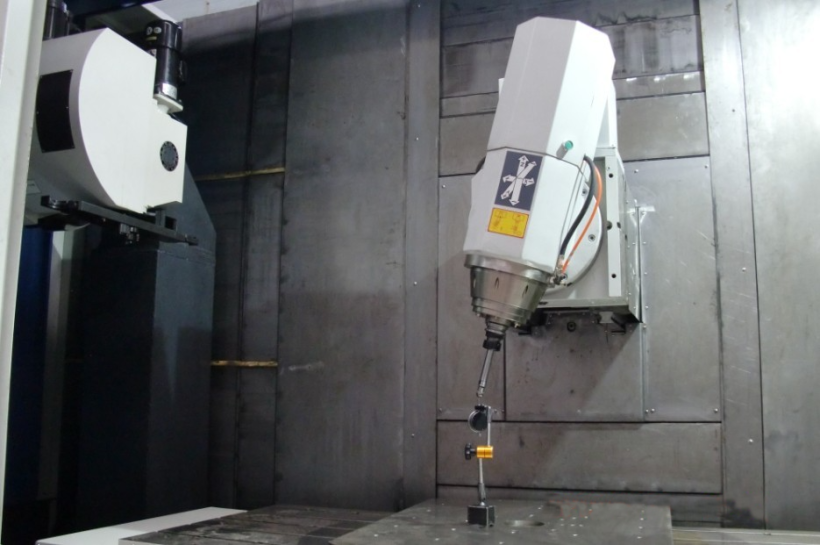

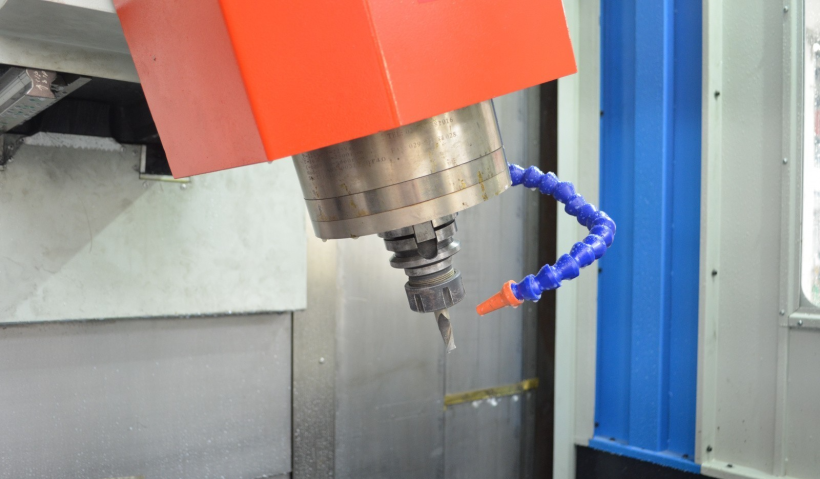

Вертикальные токарные станки с ЧПУ модели VS80180 запускаются от трёхфазной электросети 380В. Рабочее оборудование устанавливается на основе высокопрочного литого каркаса. Операционная зона полностью закрытого типа, отсек ограждается двумя металлическими дверьми с окнами для визуального контроля. Внутри на вертикальной колоне установлен основной исполнительный элемент конструкции – инструментальная головка поворотного типа. Её функция заключается в фиксации и точном позиционировании сменного инструмента по отношению к обрабатываемой детали. Заготовка закрепляется на подвижной платформе рабочего стола (ось – С). Смазка всех подвижных элементов конструкции производится в автоматическом режиме. Устранение стружки осуществляется постоянно, за счёт чего операционный отсек никогда не засоряется. Смазывающе-охлаждающая жидкость может подаваться как из поворотного крана, так и непосредственно через шпиндель, после чего она скапливается в сборочном резервуаре. Комплект запасных инструментов и принадлежностей прилагается.
Вертикальный токарно-обрабатывающий центр с ЧПУ серии VS80180 оборудуется программируемым логическим контроллером промышленного назначения. Основная электроавтоматика содержится во встроенном металлическом шкафу, наружу выведена управляющая панель, оборудованная кнопочным пультом и цветным экраном. CD-диск с соответствующим ПО идёт в комплекте поставки. В памяти хранится значительное количество производственных алгоритмов. Оператор может получать чертежи детали от внешнего ПК.
| Модель | VS80180 |
| Размер рабочего стола (Д х Ш) (мм) | 800 х 1800 |
| Перемещение по осям X/Y/Z (мм) | 1800 х 800 х 800 |
| Максимальная нагрузка на стол (кг) | 2000 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 220-1020 |
| Угол поворота шпинделя | -110...+110° |
| Тип шпинделя | BT40 |
| Диаметр шпинделя (мм) | 170 |
| Скорость вращения шпинделя (об/мин) | 8000 |
| Мощность мотора шпинделя (кВт) | 15 |
| Время торможения шпинделя (с) | ≤4 |
| Точность позиционирования (мм) | X: 0.015 (full closed-loop) |
| Y: 0.015 (full closed-loop) | |
| Z；0.015 (full closed-loop) | |
| B: 0.002° | |
| C: 0.002° | |
| Точность при повторном позиционировании (мм) | X:0.01 |
| Y:0.01 | |
| Z:0.01 | |
| B: 0.0015° | |
| C: 0.0015° | |
| Скорость быстрого хода (мм/мин) | ≥10 000 |
| Вес (кг) | 14 000 |
