Токарно-обрабатывающий центр VS60100 является габаритным стационарным автоматическим электрогидравлическим 5-осевым многоинструментальным металлорежущим станком вертикального типа периодического действия, который предназначен для работы на средних или крупных промышленных предприятиях, где помощью его оборудования осуществляют обработку сложных или криволинейных поверхностей из таких материалов, как нержавеющая сталь, титаносодержащие сплавы, керамика жёсткой структуры и др.

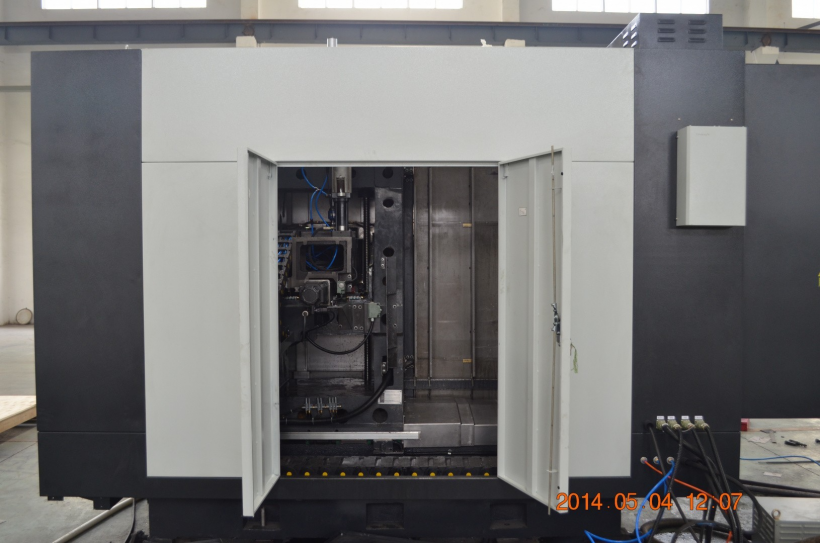

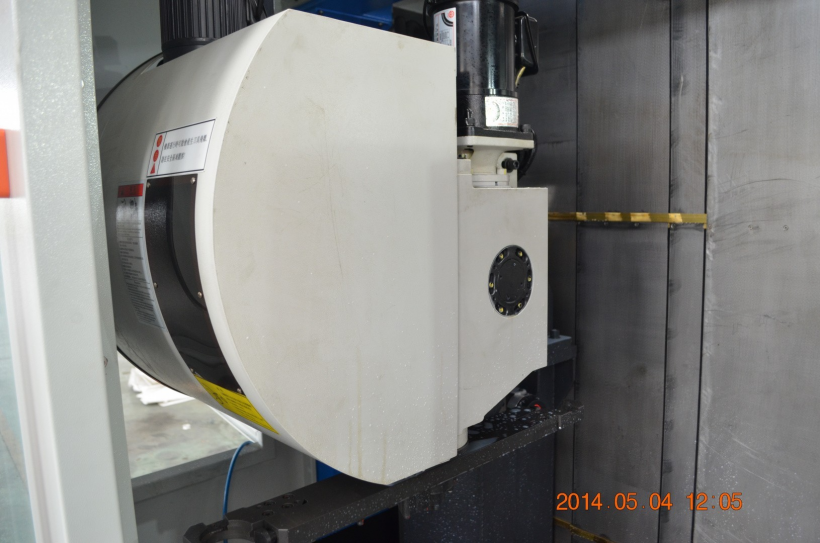

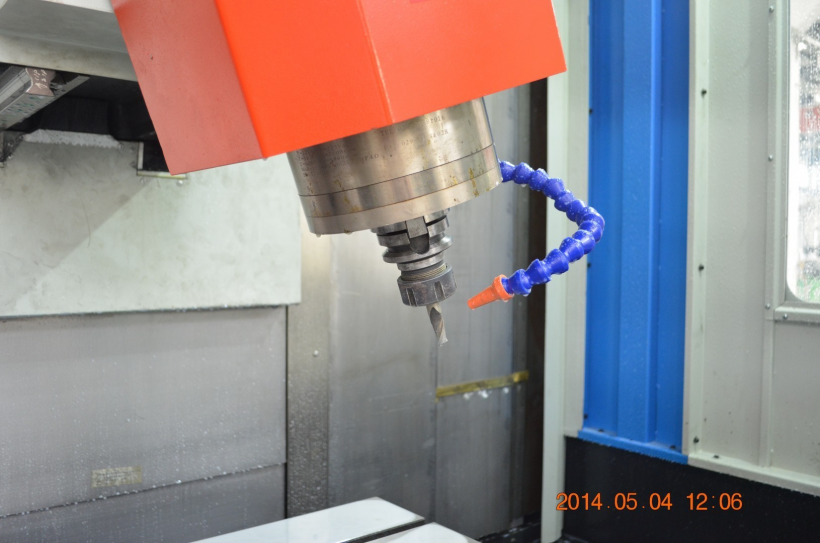

Вертикальный токарный станок с ЧПУ модели VS60100 имеет мощную литую станину, на основу которой монтируется всё исполнительное оборудование и рама защитного короба. Операционный отсек полностью ограждается, закрывается двумя дверьми по схеме «купе». Внутренние процессы можно наблюдать через обширным окна с прочным стеклом, при этом поверхность обработки освещается с помощью небольшого мощного светильника. Электродвигательная система запускается только от трёхфазной электросети 380В. Передача энергии на исполнительные элементы выполняется с помощью прямого привода или с помощью цепного соединения. Применяется гидравлическая система охлаждения. В нижней части отсека имеется плоская рабочая поверхность для фиксации обрабатываемой детали. В срединной части стола может устанавливаться планшайба на высокоточном и прочном подшипнике. В стандартной комплектации установка оснащается вертикальным поворотным шпинделем и 24-позиционной инструментальной головкой. Смазка подшипников и иных подвижных элементов конструкции производится в автоматическом режиме. Комплект запасных инструментов и принадлежностей прилагается.

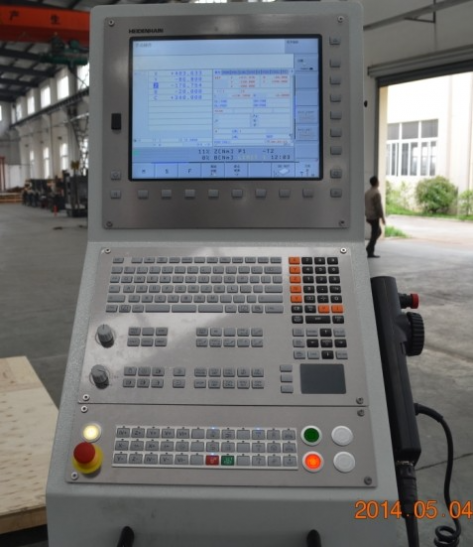

Вертикальный токарно-обрабатывающий центр с ЧПУ серии VS60100 оснащается системой автоматического управления на платформе цифровых технологий. Изделие по предварительной договорённости может оборудоваться одним из нижеуказанных программируемых логических контроллеров: SIEMENS 820D, FANUC31I или HEIDENHAIN-ITNC530 (15.1" TFT цветной экран, время обработки информации 0,5 мс). В каждой САУ имеется возможность удаленного доступа, что особенно удобно для получения чертежей. CD-диск с соответствующим ПО идёт в комплекте поставки.
| Модель | VS60100 |
| Размер рабочего стола(мм) | 600 × 1400 |
| Перемещение по осям X/Y/Z (мм) | 1000 × 600 × 600 |
| Максимальная нагрузка на стол (кг) | 1000 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 150---750 |
| Тип шпинделя | BT40 |
| Диаметр шпинделя | 170 мм |
| Угол поворота шпинделя | ±110° |
| Вместимость магазина с инструментами | 24 |
| Скорость вращения шпинделя | 8000 об/мин |
| Время торможения шпинделя | ≤4S |
| Мощность мотора шпинделя |
12 (кВт) |
| Точность позиционирования (мм) | X:0.01 |
| Y:0.01 | |
| Z:0.01 | |
| C axis：0.002° | |
| B axis：0.002° | |
| Точность при повторном позиционировании (мм) | X:0.006 |
| Y:0.006 | |
| Z:0.006 | |
| C axis：0.0015° | |
| B axis：0.0015° | |
| Скорость быстрого хода (мм / мин) | ≥15000 мм/мин |
