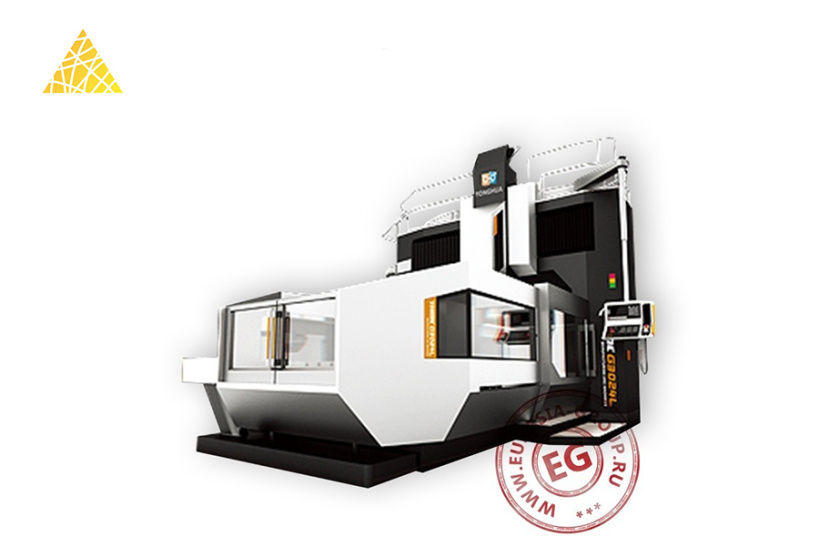

Токарно-обрабатывающий центр GM3228Z относится к серии стационарных тяжеловесных полностью автоматизированных многоинструментальных металлорежущих 5-осевых электрогидравлических агрегатных механизмов портального типа периодического действия, используемых для работы на крупных промышленных предприятиях с целью выпуска деталей со сложными геометрическими линиями. Данное высокоточное оборудование может функционировать как в самостоятельном режиме, так и в составе производственной линии.
Портальный токарный станок с ЧПУ GM3228Z требует наличия в помещении цеха трёхфазного источника питания 380В, 50Гц. Станина представляет собой многотонную литую платформу, на которой имеются горизонтальные рельсы для позиционирования рабочего стола. Последний элемент предназначен для фиксации обрабатываемой детали. По бокам основания платформы имеются две вертикальные стойки с соединяющей перемычкой. На перемычке работает каретка, с закрепленным на ней блоком шпинделя. В каретку встроена коробка скоростей, доступ к элементам которой возможен с обратной стороны стойки. Сменный режущий инструмент подаётся в держатель шпинделя в кратчайшее время по заданному программой алгоритму. Перед циклом перечень резаков (сверл, метчиков и т.п.) заряжается в 24-поизционную инструментальную головку револьверного типа. Плавность работы достигается функционированием сервомоторов. В комплект поставки могут быть включены следующие опции: автоматическая, полуавтоматическая или ручная 90 ͦ фрезерная головка, с необходимой заказчику длиной; весы оптического класса; инструментальная головка с 30-ю или 40-а установочными позициями; более скоростной конвейер для устранения стружки; стол поворотного типа двойного назначения с минимально возможной ошибкой позиционирования, а также другие специализированные компоненты.
Портальный токарно-обрабатывающий центр GM3228Z управляется автоматической системой на платформе цифровых технологий. Заказчик может заранее определить для установки модель одного из производителей: Mitsubishi, Siemens, Heidenhain, Yaskawa, Dasen, GSK, KND или HNC. Каждый из указанных промышленных компьютеров имеет широкий перечень функций. Основная часть аппаратуры вмонтирована во внутренний отсек защитного кожуха, а наружу выведена консоль с многокнопочным пультом и широким цветным экраном.
| Модель | GM3228Z | |
| Перемещение (мм) | Ход по оси X (мм) | 3200 |
| Ход по оси Y (мм) | 2800 | |
| Ход по оси Z (мм) | 1000 | |
| Расстояние от торца шпинделя до верстак | 350-1350 | |
| Расстояние от шпинделя до зажима | 460 | |
| Расстояние между двумя колоннами | 2800 | |
| Рабочий стол | Размер (Д х Ш) (мм) | 3200 х 2500 |
| Т-слот (количество х ширина х шаг) (мм) | 28 х 11 х 220 | |
| Максимальная грузоподъемность (кг) | 18 000 | |
| Шпиндель | Конус шпинделя | #50 |
| Тип шпинделя | BT50 | |
| Скорость вращения шпинделя (об/мин) | 6000 | |
| Мощность шпинделя (продолжение / перегрузка 30 мин) (кВт) | 22/26 | |
| Крутящий момент шпинделя (Н⋅м) | 560/662 | |
| Точность (мм) | Точность позиционирования | X:0.028 Y:0.028 Z:0.023 |
| Повторная точность позиционирования | X:0.013 Y:0.013 Z:0.009 | |
| Другое | Необходимое давление воздуха (кгс/см2) | 6,5 |
| Мощность (кВт) | 50 | |
| Вес (кг) | 52 000 | |
| Площадь (мм) | 9500 х 6000 | |
| Высота машины (мм) | 5500 | |
