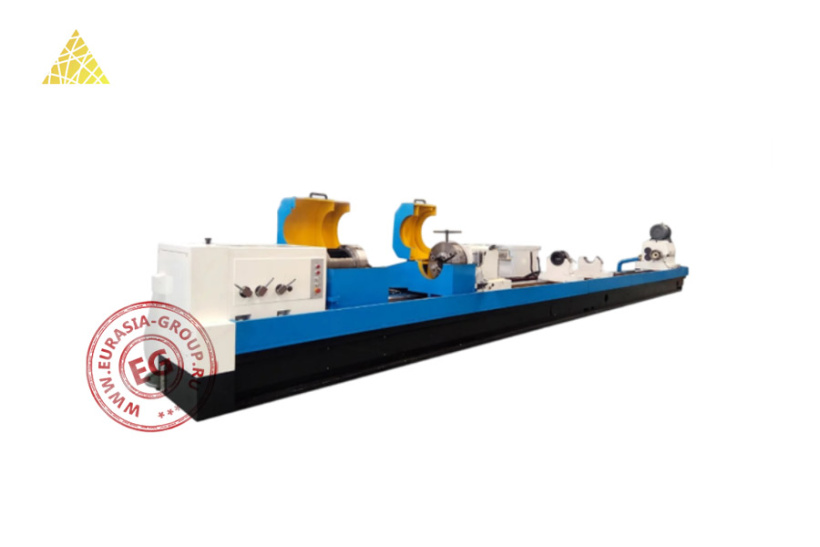

Станок глубокого сверления с ЧПУ модели TSK2120X10M предназначен для высокоточной обработки глубоких отверстий в осесимметричных телах вращения. Конструкция станка основана на жесткой литой станине из высокопрочного чугуна, обеспечивающей высокую виброустойчивость и стабильность при работе под нагрузкой.
Обработка осуществляется по классической схеме глубокого сверления с вращающейся заготовкой и поступательно движущимся сверлильным инструментом. Заготовка фиксируется в шпиндельном патроне и поддерживается люнетами, что обеспечивает соосность вращения и минимизацию прогиба при больших длинах. Такая схема способствует повышению точности и уменьшению биений при глубоком сверлении. Система отвода и фильтрации СОЖ обеспечивает эффективное удаление стружки из зоны резания.
Блок управления с ЧПУ располагается в эргономичном корпусе с панелью оператора, откуда осуществляется программирование режимов работы и контроль параметров. Интуитивно понятный интерфейс упрощает настройку операций сверления. Станок применяется для изготовления глубоких отверстий в валах, гидроцилиндрах, теплообменниках и других деталях, требующих высокой точности. Технология сверления с контролируемым давлением подачи СОЖ минимизирует отклонение оси отверстия от заданной траектории. Технические решения, заложенные в конструкцию, существенно сокращают время обработки деталей при сохранении высокой точности и качества поверхности. Модульная структура облегчает техническое обслуживание и замену изнашиваемых компонентов.
| Модель | TSK2120X10M |
| Тип станины | Цельнолитая из чугуна HT300 |
| Ширина направляющих (мм) | 650 |
| Диапазон зажима патрона (мм) | 50-320 |
| Диапазон зажима люнета (мм) | 60-300 |
| Глубина сверления и растачивания (мм) | 2000-10000 |
| Максимальный вес устанавливаемой заготовки (кг) | 5000 |
| Диаметр сверления (мм) | 40-80 |
| Диаметр растачивания (мм) | 50-200 |
| Высота центра шпинделя (мм) | 350 |
| Скорость подачи инструмента (мм/мин) | 5-300 |
| Скорость двигателя быстрого хода инструмента (мм/мин) | 2000 |
| Мощность двигателя быстрого хода инструмента (кВт) | 3 |
| Тип двигателя подачи | Серводвигатель |
| Максимальная мощность двигателя подачи (кВт) | 4,2 |
| Крутящий момент двигателя подачи (Нм) | 27 |
| Скорость вращения главного шпинделя (об/мин) | 60-1000 (12 передач) |
| Скорость вращения инструментального шпинделя (об/мин) | 60-1000 (12 передач) |
| Диаметр отверстия и конус главного шпинделя (мм) | 75, 1:20 (85) |
| Диаметр отверстия и конус инструментального шпинделя (мм) | 75, 1:20 (85) |
| Тип и мощность двигателя главного шпинделя (кВт) | Асинхронный шаговый электродвигатель, 30 |
| Тип и диаметр патрона (мм) | 4-кулачковый самоцентрирующийся, 320 |
| Точность обработки при сверлении (мкм) |
Класс точности IT9-10 Шероховатость Ra 6.3-12.5 |
| Точность обработки при черновом растачивании (мкм) |
Класс точности IT9-10 Шероховатость Ra 3.2-6.3 |
| Точность обработки при чистовом растачивании (мкм) |
Класс точности IT8-9 Шероховатость Ra 1.6-3.2 |
| Точность обработки при обкатке (мкм) |
Класс точности IT8-9 Шероховатость Ra 0.2-0.4 |
| Допустимое отклонение оси отверстия (мм) | ≤0.5/1000 |
| Прямолинейность обработанного отверстия (мм) | ≤0.15/1000 |
| Система ЧПУ | KND |
| Мощность двигателя подачи СОЖ (кВт) | 11 |
| Рабочее давление насоса подачи СОЖ (МПа) | 2.5 |
| Расход СОЖ (л/мин) | 100/200/300/400 |
| Емкость резервуара СОЖ (л) | 3600 |
| Емкость резервуара смазки (л) | 100 |
| Мощность двигателя гидравлической станции (кВт) | 1.5 |
| Общая мощность (кВт) | 70 |
| Параметры электропитания (В/Гц) | 380/50 |
| Система смазки | Автоматическая централизованная |
| Габаритные размеры (мм) | 26000 × 3000 × 1800 |
| Вес (кг) | 30000 |
