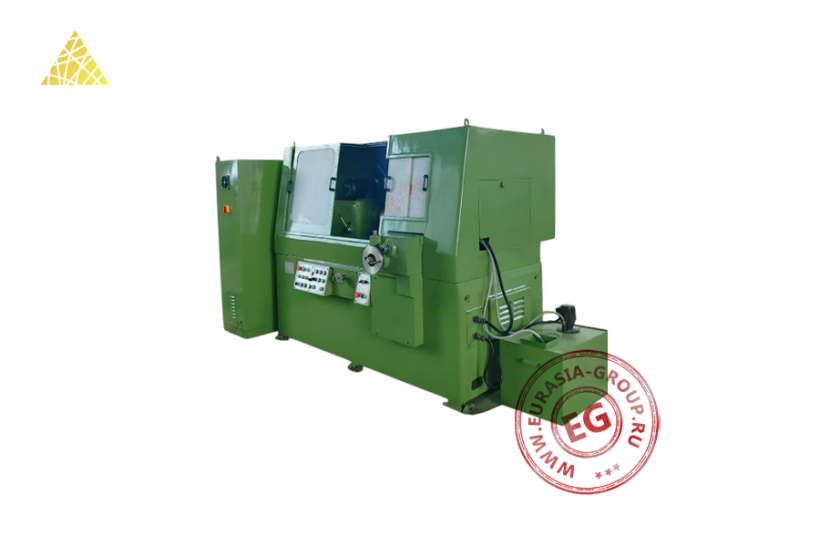

Резьбошлифовальный станок RFQ-8518 представляет собой специализированное оборудование для финишной обработки наружной резьбы методом шлифования. Станок характеризуется закрытой кабинетной компоновкой с полной защитой рабочей зоны от разбрызгивания СОЖ и абразивной пыли.
Конструкция оборудования включает прочный литой корпус с открывающимися защитными дверцами для доступа в рабочую зону. Станок оснащен пультом управления, расположенным на передней панели, с набором кнопок и индикаторов для настройки параметров обработки. Технологическая часть станка состоит из шлифовальной бабки с абразивным кругом, системы позиционирования и вращения заготовки. Привод шлифовального круга обеспечивает необходимую мощность и скорость вращения для эффективной обработки различных типов резьбы. Рабочая зона станка оборудована системой подачи СОЖ и защитными экранами с окнами для визуального контроля процесса обработки. Шлифовальная бабка имеет механизмы точной настройки угла наклона и поворота для обеспечения правильного профиля резьбы. Система управления станком включает электрический шкаф с силовыми и управляющими элементами, расположенный сбоку от основного корпуса. Гидравлический агрегат обеспечивает необходимое давление для работы механизмов фиксации и перемещения.
Станок RFQ-8518 осуществляет шлифование по методу копирования или обката, в зависимости от требуемой точности и типа резьбы. Процесс обработки включает синхронизированное вращение заготовки и продольное перемещение шлифовального круга в соответствии с шагом резьбы. Технические возможности станка охватывают обработку метрических, дюймовых, трапецеидальных и других типов резьбы с различными параметрами.
| Модель | RFQ-8518 |
| Общая мощность всех двигателей (кВт) | 8 |
| Максимальный внешний диаметр устанавливаемого изделия (мм) | 190 |
| Максимальное расстояние между центрами (мм) | 500 |
| Высота центров (мм) | 100 |
| Максимальный диаметр обработки (мм) | 150 |
| Минимальный диаметр обработки (мм) | 0,5 |
| Максимальная эффективная длина обработки (мм) | 380 |
| Максимальный вес заготовки (кг) | 45 |
| Максимальный ход рабочего стола (мм) | 500 |
| Максимальный шаг обрабатываемой резьбы (мм) | 99 |
| Максимальный угол подъема инструмента (мм) | ±20 |
| Скорость продольной/поперечной подачи стола (м/мин) | 1 |
| Скорость подачи шлифовального круга | Регулируется опционально |
| Скорость вращения шпинделя шлифовального круга | Регулируется опционально |
| Размеры шлифовального круга (мм) | 180/200 × 31,75 × 6/25 |
| Шероховатость поверхности | Ra 0,32 |
| Габаритные размеры (мм) | 2040 x 1300 x 1920 |
| Вес (кг) | 1800 |
