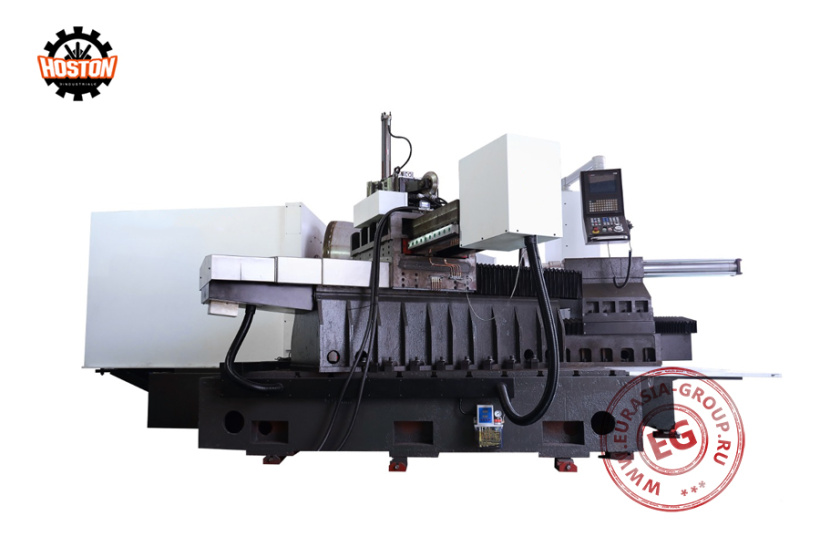

Станок WLH-DRS1550 представляет собой высокоточное оборудование для ротационной вытяжки металла методом локального давления. Станок входит в серию оборудования WLH-DRS1300, WLH-DRS1550, WLH-DRS2550.

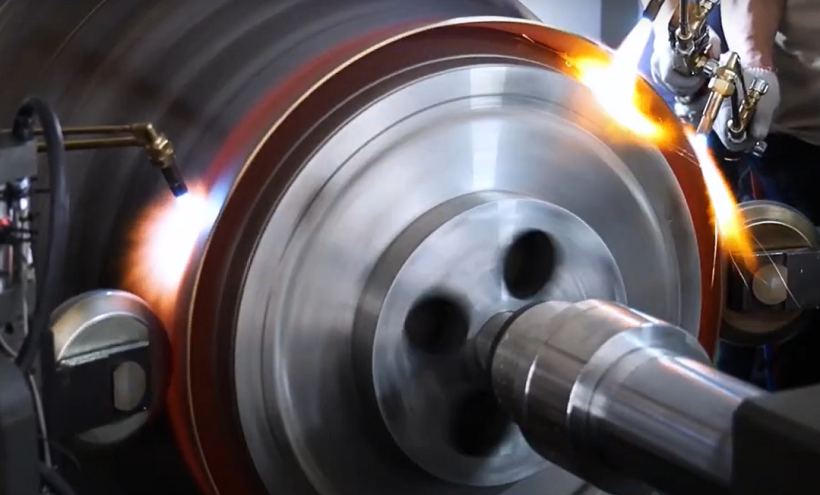

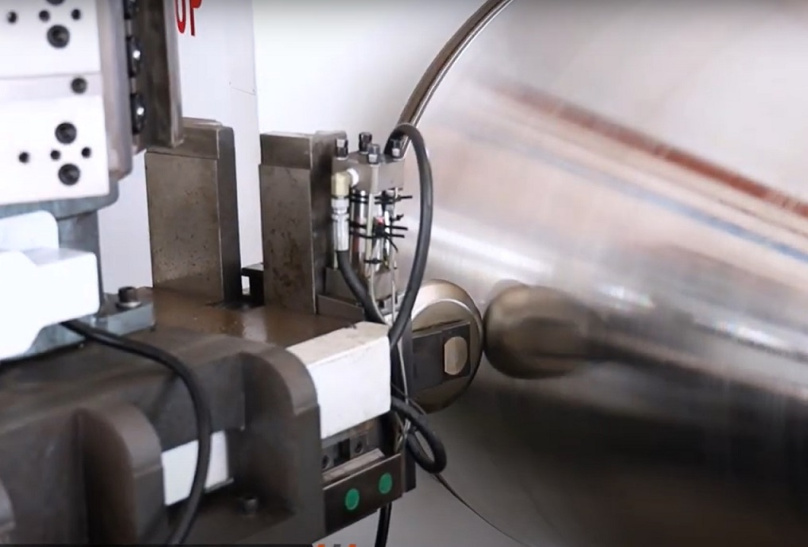

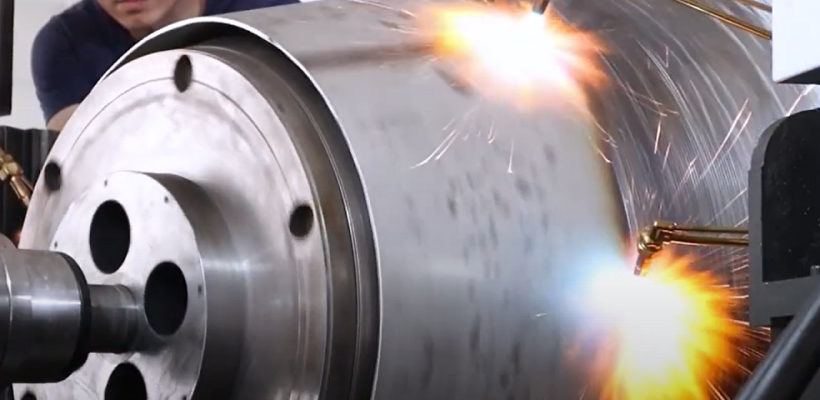

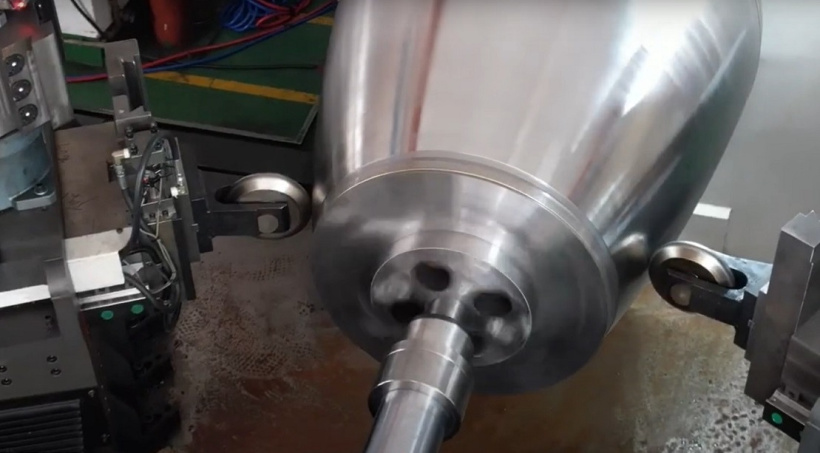

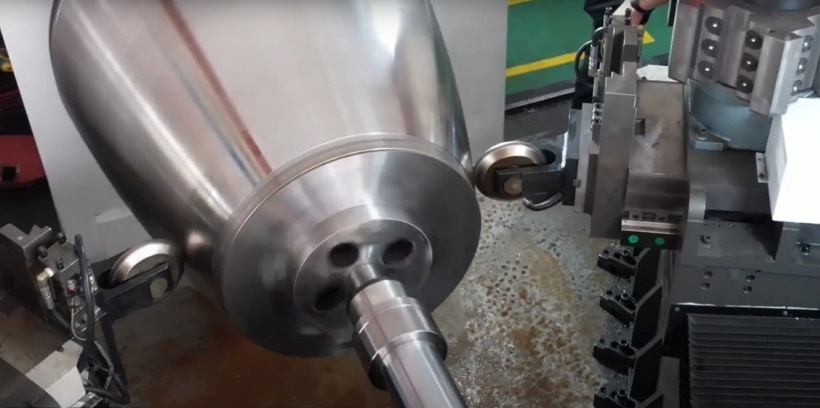

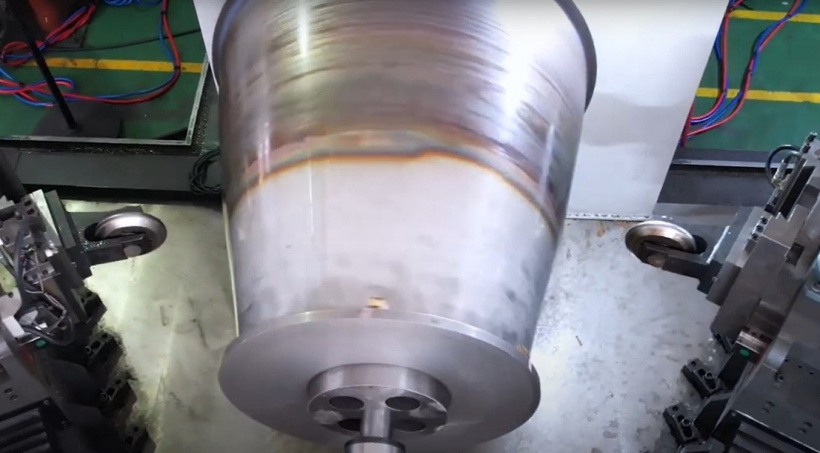

Данное оборудование реализует технологию деформирования листовых заготовок в осесимметричные детали путем последовательного локального воздействия давящего инструмента на вращающуюся заготовку. Процесс основан на пластическом течении металла под воздействием деформирующего инструмента при вращении заготовки вокруг оси. Конструкция станка WLH-DRS1550 включает массивную станину из высокопрочного чугуна, обеспечивающую необходимую жесткость и гашение вибраций при обработке. Станина оснащена защитными экранами для безопасности оператора. Технологический процесс вытяжки на данном оборудовании характеризуется высокой точностью формообразования, отсутствием складок и волнистости, равномерной толщиной стенок готового изделия. Специально разработанная кинематическая схема обеспечивает плавность хода деформирующего инструмента, минимизирует вибрации и повышает качество обрабатываемой поверхности.

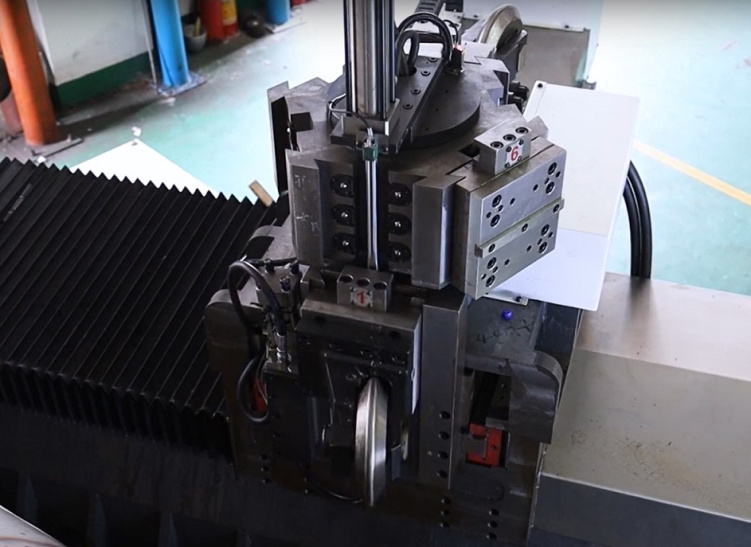

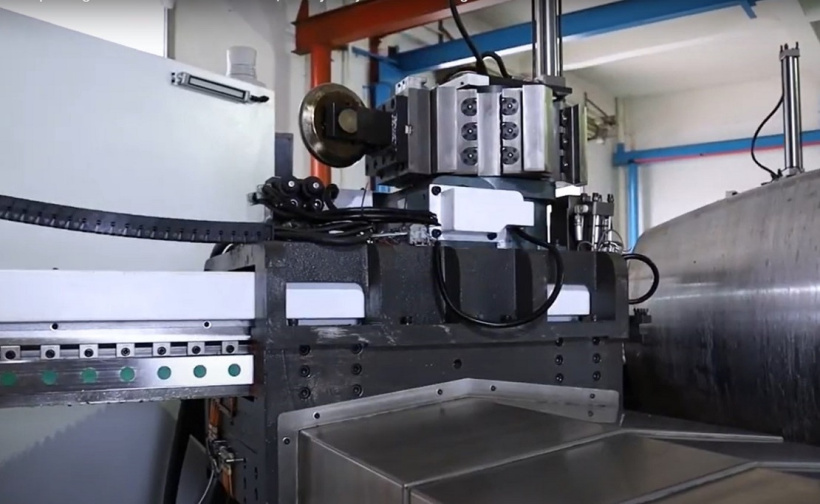

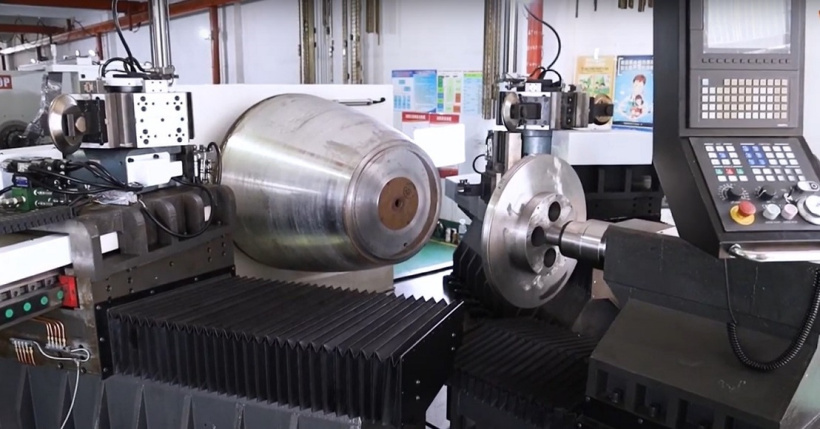

Силовой блок станка WLH-DRS1550 состоит из электрошпинделя с регулируемой частотой вращения и электромеханического привода деформирующего инструмента с прецизионными направляющими. Перемещение инструмента происходит по нескольким координатам с помощью сервоприводов. Система ЧПУ осуществляет точное управление траекторией движения деформирующего инструмента согласно заданной программе. Интерфейс управления реализован через панель оператора с интуитивно понятным интерфейсом.
| Модель | WLH-DRS1550 | |
| Максимальный диаметр обработки над станиной (мм) | 1550 | |
| Максимальный диаметр обработки над суппортом (мм) | 1000 | |
| Максимальная длина обработки (мм) | 600 | |
| Толщина заготовки | Алюминий, медь (мм) | 0,5 - 10 |
| Углеродистая сталь (мм) | 0,5 - 6 | |
| Нержавеющая сталь (мм) | 0,5 - 4 | |
| Ход по оси X / Z (мм) | 550 / 1100 | |
| Скорость быстрого хода по оси X / Z (мм/мин) | 12000 / 18000 | |
| Максимальны крутящий момент двигателя по оси X / Z (Нм) | 15 / 15 | |
| Максимальное усилие прижима по оси X / Z (кН) | 65 / 65 (х2) | |
| Тип направляющих по оси X / Z | Направляющие скольжения | |
| Конус и диаметр отверстия шпинделя (мм) | ME120 (1:20), 110 | |
| Типоразмер фланцевого соединения шпинделя | А2-11 | |
| Максимальная скорость вращения шпинделя (об/мин) | 1000 | |
| Мощность двигателя шпинделя (кВт) | 45 | |
| Ход задней бабки (мм) | 1500 | |
| Максимальное усилие прижима задней бабки (кН) | 60 | |
| Ход пиноли задней бабки (мм) | 200 | |
| Конус пиноли задней бабки | MT6 | |

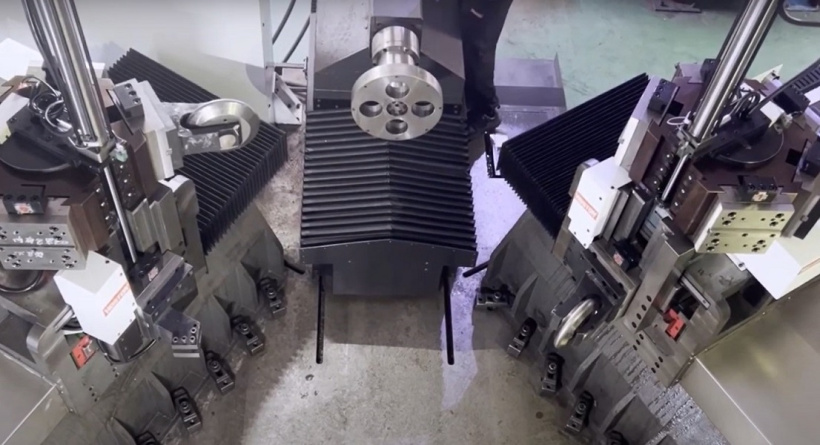

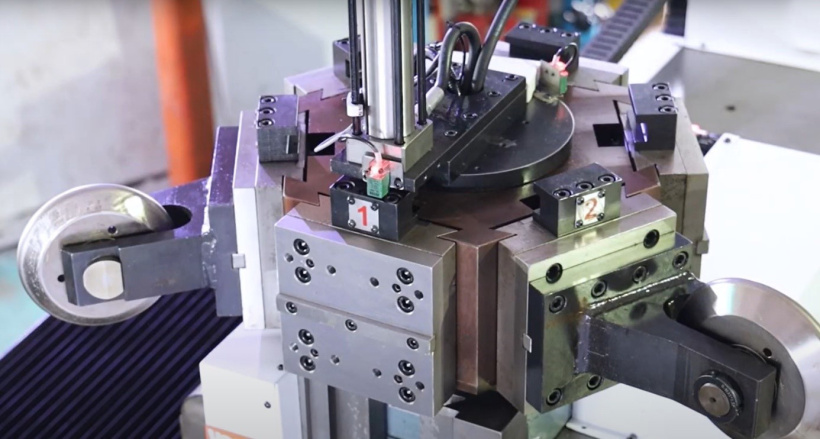

| Тип инструментальной головки | 2 синхронно работающие, 4 позиционные | |
| Количество роликов | 1+1 | |
| Точность позиционирования (мм) | 0,015 | |
| Система ЧПУ | Siemens 828D | |
| Мощность гидравлической станции (л.с.) | 7,5 | |
| Габаритные размеры (мм) | 4800 x 4500 x 2800 | |
| Вес (кг) | 35000 | |
