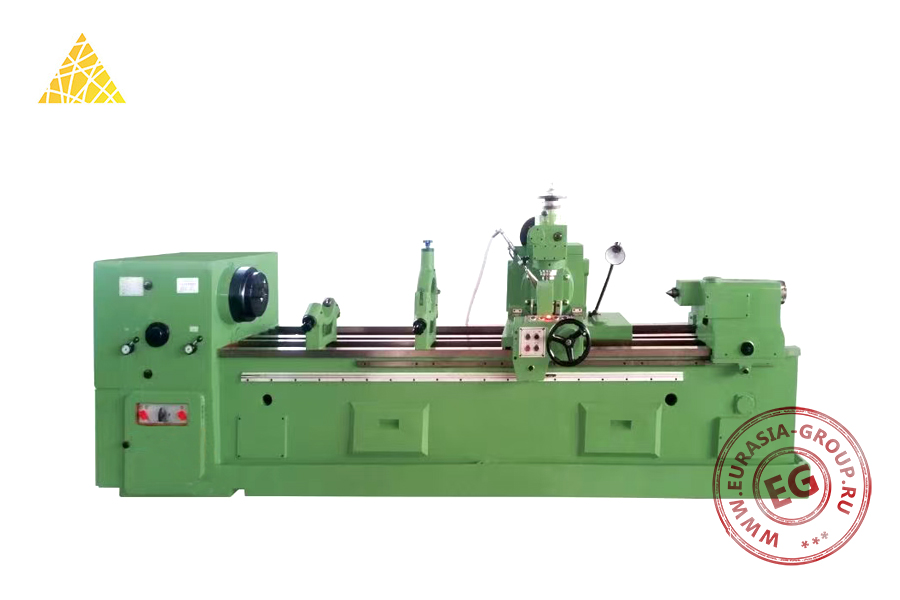

Шлицефрезерный станок YB6020 разработан для фрезерования шлицевых пазов на длинномерных валах и осях большого диаметра. Оборудование востребовано в тяжелом машиностроении, судостроении, производстве горнодобывающей техники и энергетическом секторе, где возникает потребность в крупногабаритных шлицевых соединениях.
Станок YB6020 рассчитан на обработку деталей значительной протяженности и массы. Массивная литая станина вытянутой формы воспринимает нагрузки от тяжелых заготовок без деформаций и вибраций. Деталь закрепляется между передней бабкой с полым шпинделем конусного типа и задней бабкой с выдвижной пинолью. Увеличенное расстояние между центрами позволяет устанавливать длинные валы без дополнительных промежуточных опор. Фрезерная головка с червячной фрезой перемещается вдоль заготовки по направляющим станины, а шпиндель изделия вращается синхронно через делительную цепь. Шестиступенчатая коробка скоростей обеспечивает подбор оптимального режима резания, а двенадцатиступенчатый механизм подач позволяет точно регулировать скорость перемещения суппорта. Лимб с мелкой ценой деления дает возможность настраивать глубину врезания фрезы с высокой повторяемостью. Система подачи смазочно-охлаждающей жидкости и централизованный узел смазки направляющих работают от отдельных приводов, обеспечивая бесперебойность рабочего цикла.
Станок YB6020 позволяет выполнять шлицевые соединения на крупных деталях, обработка которых недоступна станкам меньшего типоразмера. Жесткость конструкции гарантирует стабильность геометрии профиля при работе с тяжелыми заготовками. Нарезание шлицев за один установ сокращает вспомогательное время и повышает точность взаимного расположения элементов профиля.
| Модель | YB6020 | |
| Максимальный диаметр обработки (мм) | 200 | |
| Максимальная длина обработки (мм) | 2300 | |
| Расстояние между центрами (мм) | 2500 | |
|
Количество обрабатываемых за один проход шлицев (шт.) |
4-50 | |
| Конус шпинделя | МТ5 | |
| Скорость вращения шпинделя (об/мин) | 50-160 (6 передач) | |
| Диапазон подач (мм/об) | 0,41-2,97 (12 передач) | |
| Расстояние между осью заготовки и осью фрезы (мм) | 50-165 | |
| Максимальные размеры устанавливаемой фрезы (мм) | Ø130 x 110 | |
| Диаметр оправки (держателя) фрезы (мм) | 22/32/40 | |
| Скорость быстрого хода суппорта (мм/мин) | 2240 | |
| Конус пиноли задней бабки | МТ5 | |
| Максимальный ход пиноли задней бабки (мм) | 60 | |
| Цена деления лимба перемещения фрезерной головки (мм) | 0,02 | |
| Перемещение фрезерной головки за один оборот лимба (мм) | 2,5 | |
| Главный двигатель | Мощность (кВт) | 4 |
| Скорость вращения (об/мин) | 950 | |
| Мощность двигателя быстрого хода (кВт) | 1,1 | |
| Двигатель системы подачи СОЖ | Мощность (кВт) | 0,15 |
| Скорость вращения (об/мин) | 2700 | |
| Двигатель системы автоматической смазки | Мощность (кВт) | 0,15 |
| Скорость вращения (об/мин) | 2700 | |
| Напряжение (В) / Частота (Гц) | 380/50 | |
| Габаритные размеры (мм) | 4225 x 1607 x 1640 | |
| Вес (кг) | 6800 | |
