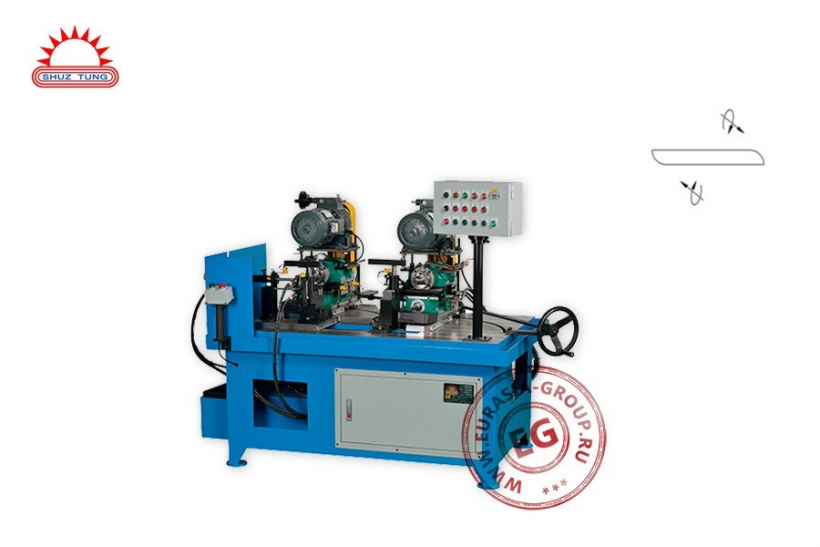

Фрезерный станок для обрезки труб HT-10-470 входит в серию полуавтоматических электрогидравлических металлообрабатывающих машин непрерывного производства, с помощью которых обрабатываются алюминиевые заготовки для сборки велосипедной рамы. Задача этого изделия в том, чтобы быстро (20 сек/заготовка) и точно обрезать овальную основную трубку рамы одновременно с двух сторон под углом. Правая станция может нанести срез в пределах 30...90°, левая 55...100°. Параметры заготовки: овал 80х20 мм; длина 455...700 мм.
Станок для обрезки металлических трубок для рамы велосипеда HT-10-470 выполнен в виде тумбы с открытым рабочим столом. Заготовка фиксируется с помощью гидравлики, подача режущих блоков тоже усилена гидравликой. Каждый режущий модуль представляет собой шпиндель с патроном для фиксации хвостовика коронарного резца. Крутящий момент поступает через жестко натянутую ременную передачу. Смазка основных подвижных узлов и механизмов выполняется автоматически, что существенно продлевает срок общей эксплуатации.
Машина для обрезки трубок для велосипедной рамы HT-10-470 оснащается программируемым логическим контроллером, который точно регулирует работу приводов.
