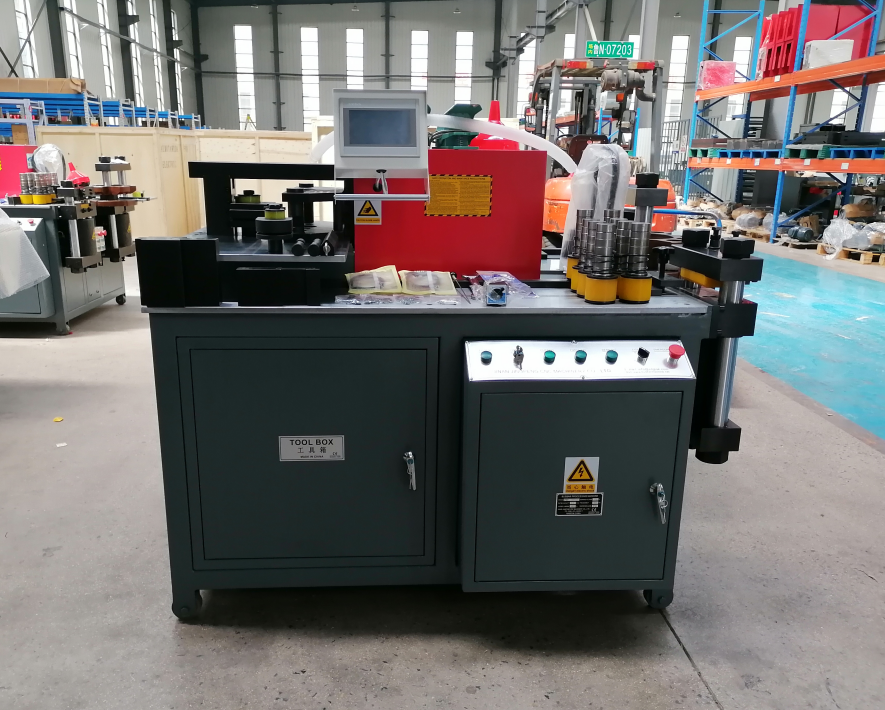

Станок JPMX-803ESK представляет собой универсальный комплекс с числовым программным управлением, предназначенный для обработки медных и алюминиевых токопроводящих шин в электротехнической промышленности. Оборудование является частью линейки станков серии PMX-303ESK, JPMX-503ESK, JPMX-803ESK. Конструктивно станок выполнен в виде моноблочной платформы, объединяющей три технологических модуля: пробивной, гибочный и отрезной. Основание обеспечивает необходимую жесткость конструкции и виброустойчивость при выполнении силовых операций. Гидравлическая система создает рабочее усилие для деформации материала, при этом давление регулируется в зависимости от толщины и типа обрабатываемого профиля.

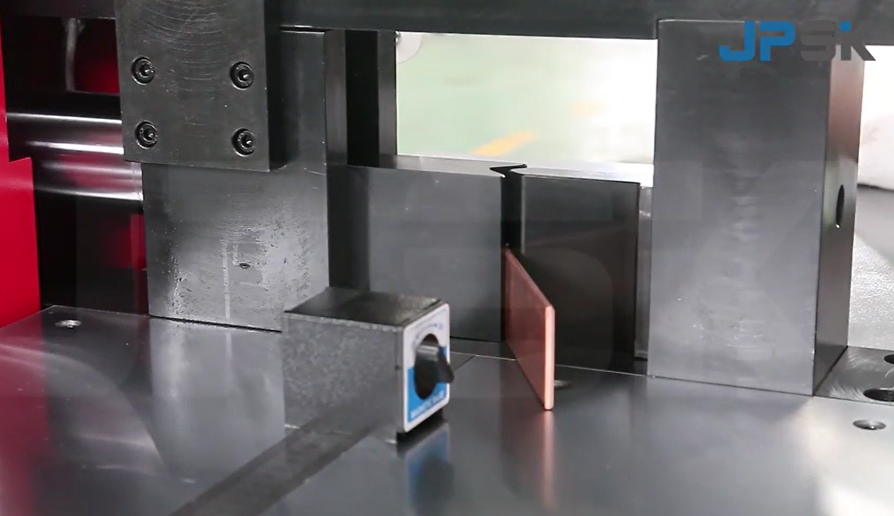

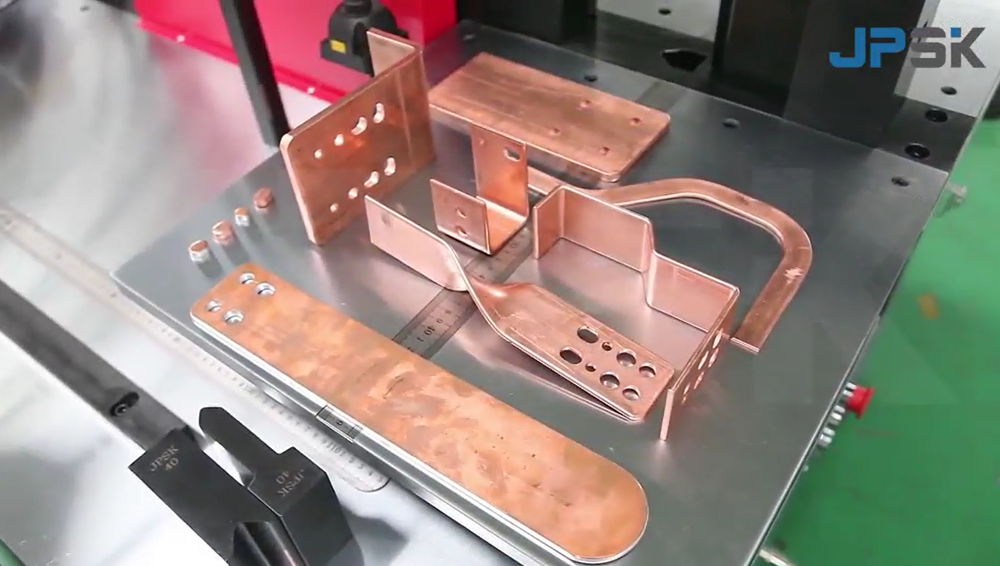

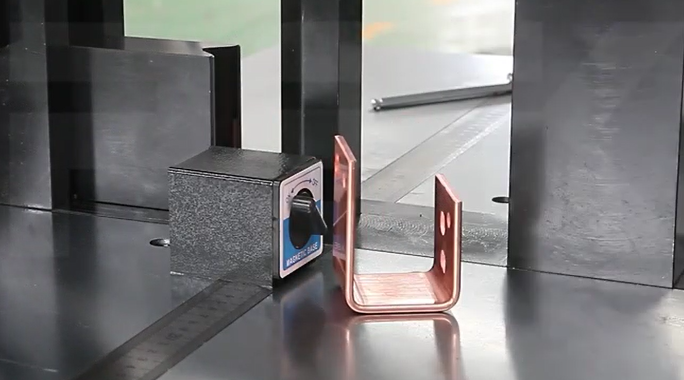

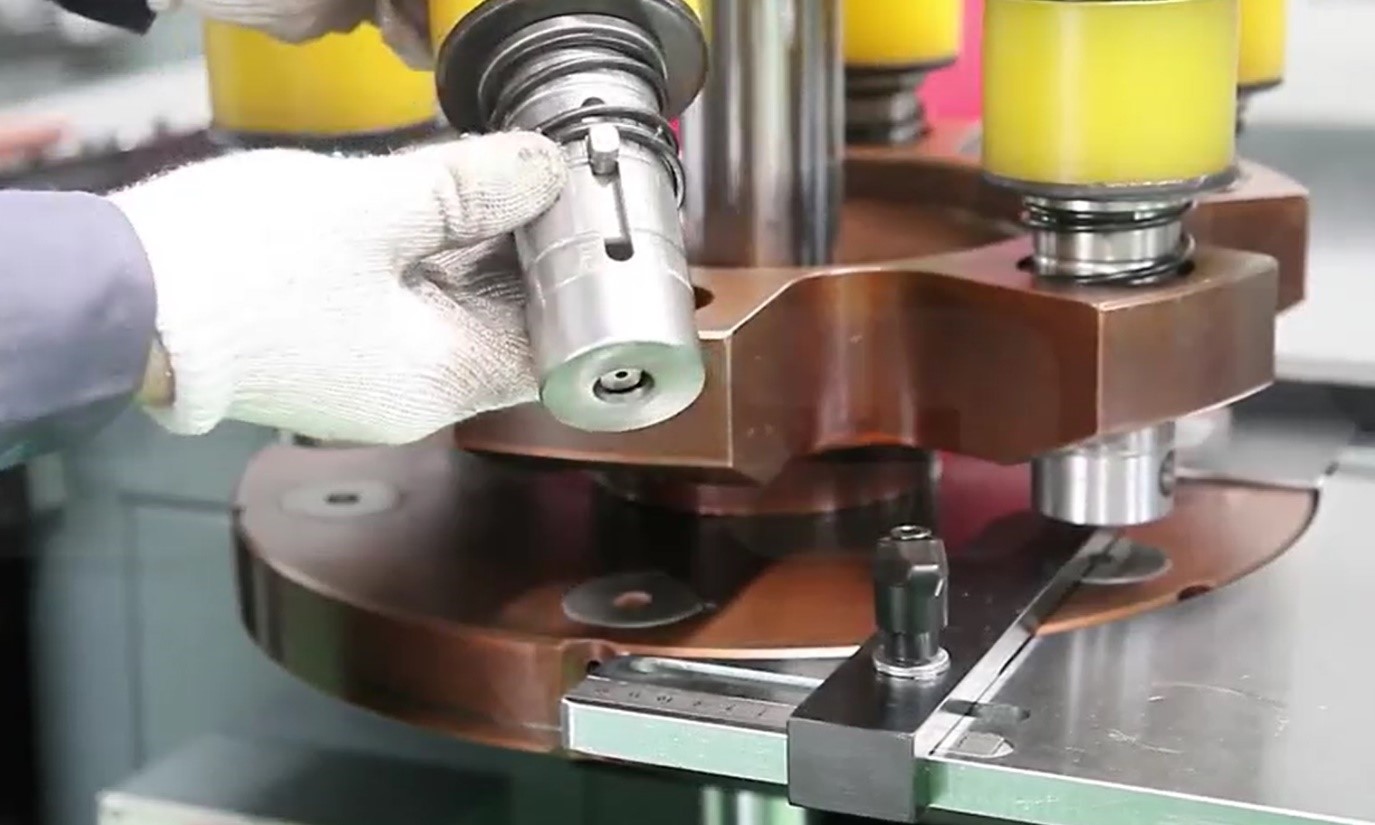

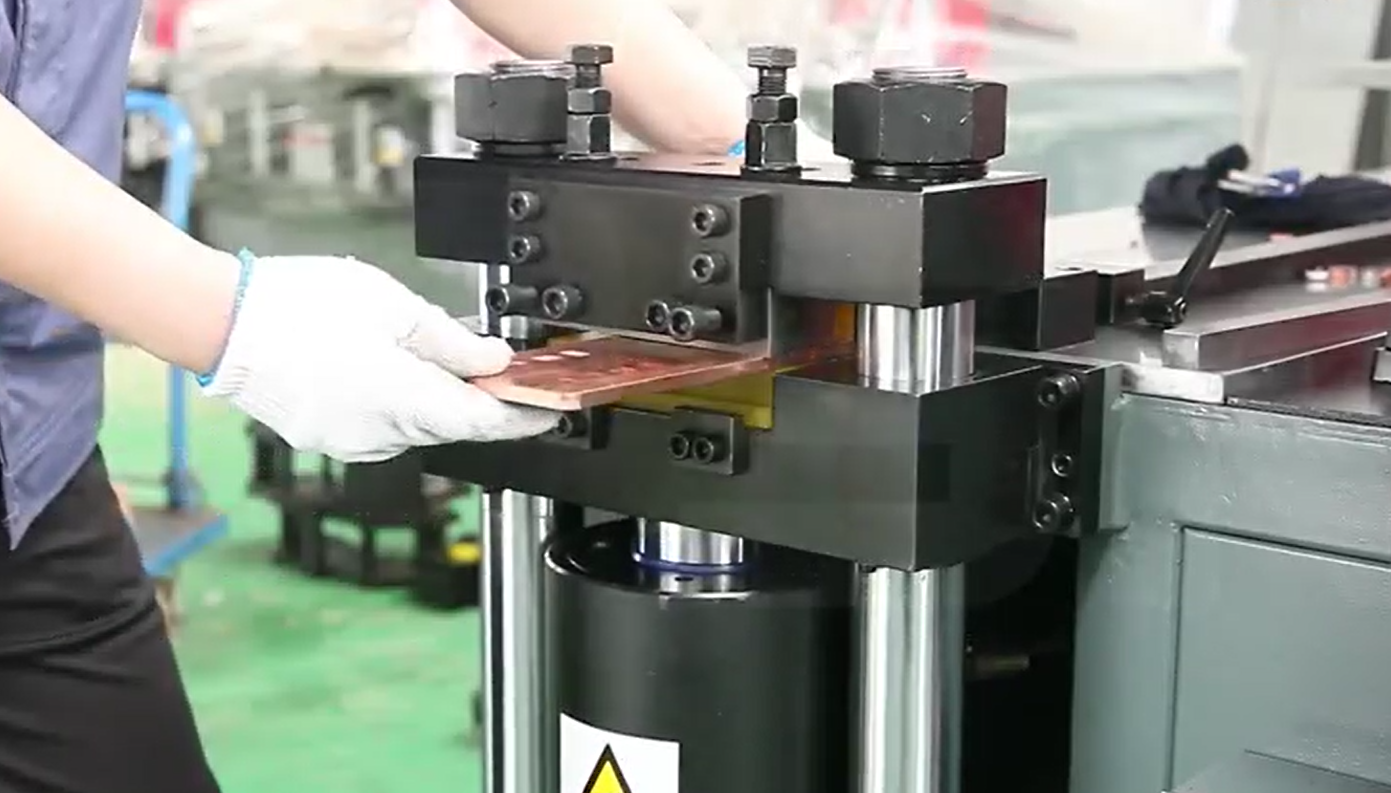

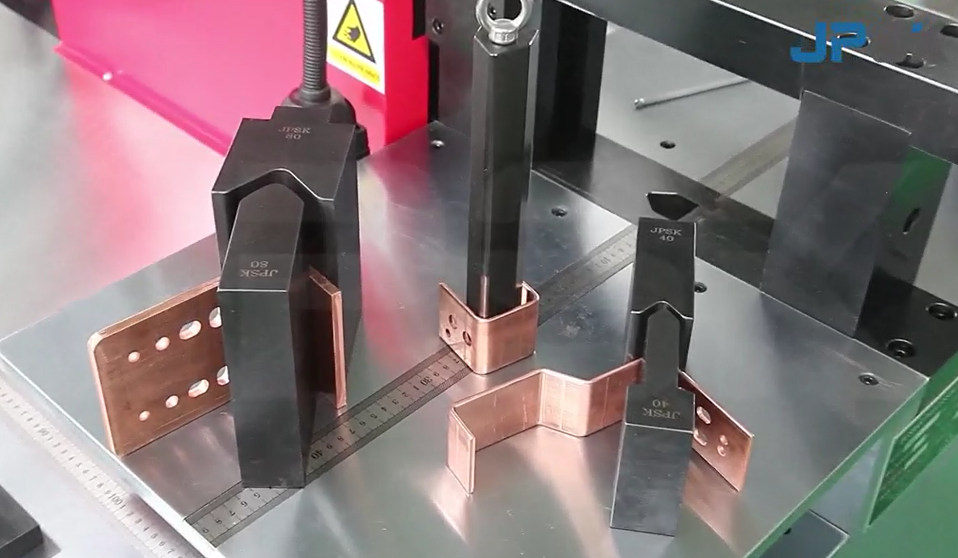

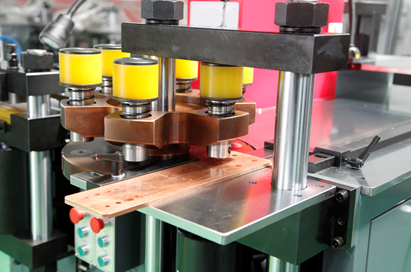

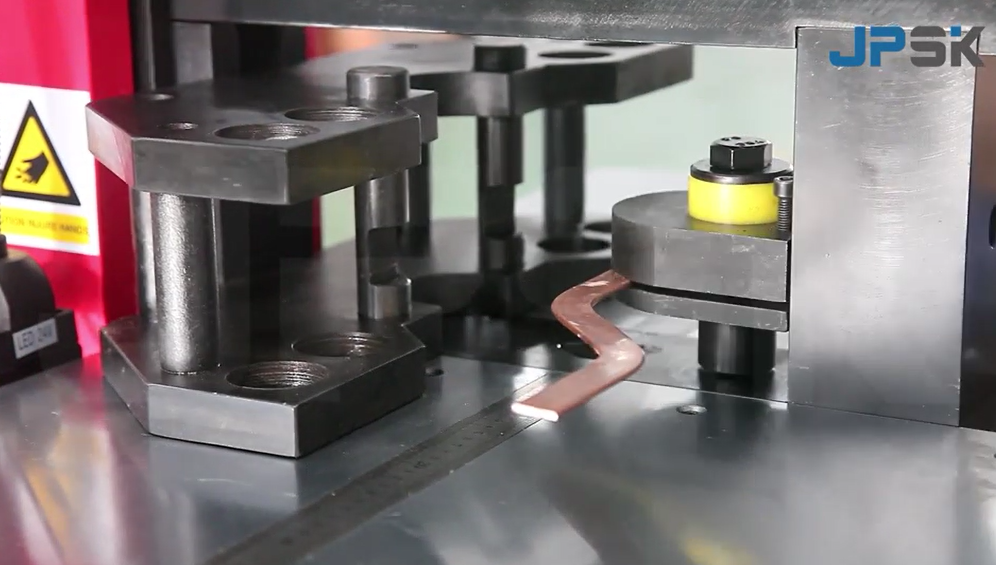

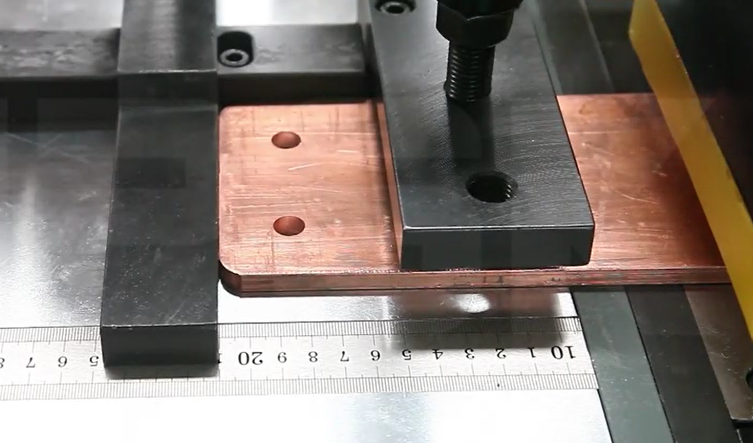

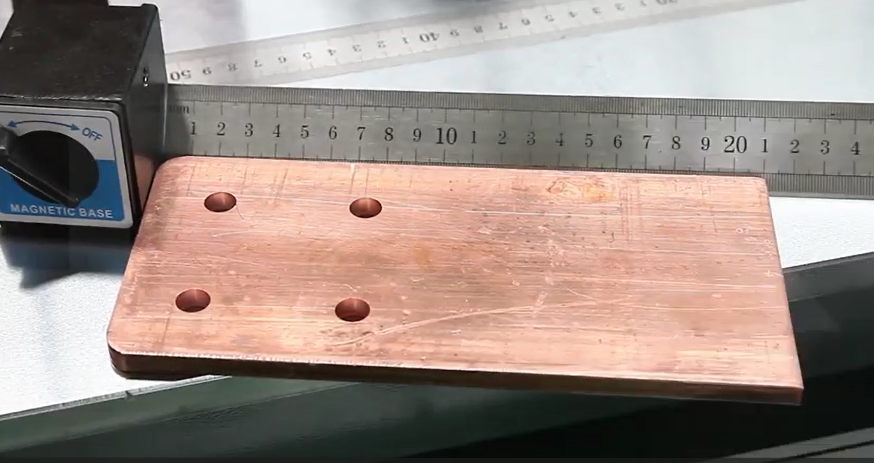

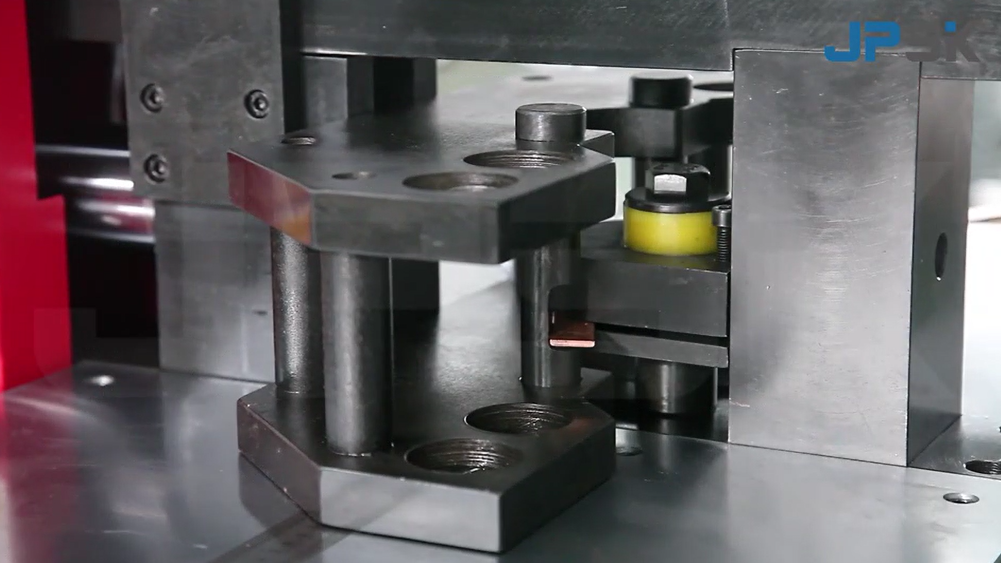

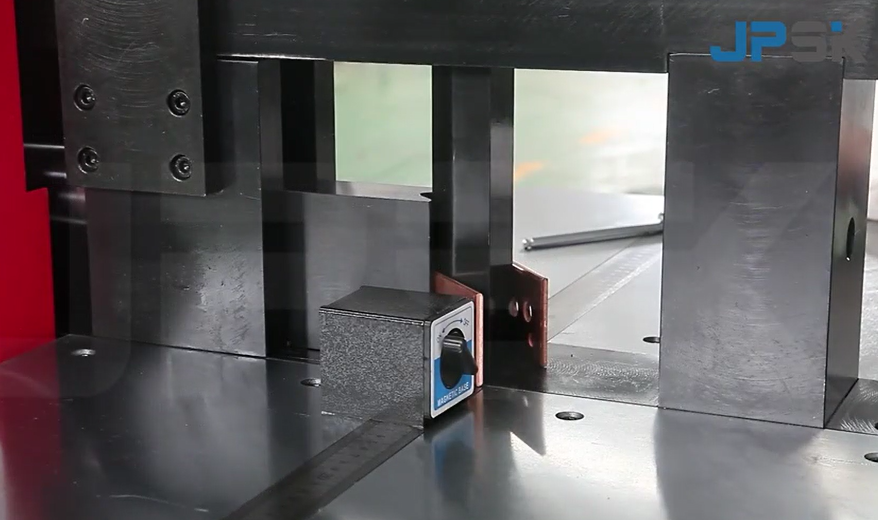

Пробивной узел оснащен сменными пуансонами и матрицами различных диаметров для создания отверстий под крепежные элементы. Система позиционирования обеспечивает точное размещение перфорации согласно заданной программе. Гибочный модуль позволяет формировать углы и радиусы изгиба шинных заготовок с сохранением геометрических параметров поперечного сечения. Отрезной блок осуществляет прецизионную резку материала в размер с минимальным образованием заусенцев.
Преимуществами станка являются высокая производительность за счет совмещения операций, точность обработки благодаря жесткой конструкции и системе ЧПУ, универсальность применения для различных типоразмеров шинопроводов. Система ЧПУ управляет последовательностью технологических операций, обеспечивая повторяемость результатов и сокращение времени наладки. Программирование выполняется через пользовательский интерфейс с возможностью сохранения типовых циклов обработки.
| Модель | JPMX-803ESK |
| Максимальная толщина обработки (мм) | 20 |
| Максимальная ширина обработки (мм) | 250 |
| Диапазон диаметров штамповки (мм) | 4,3-34 |
| Максимальная толщина среза (мм) | 20 |
| Максимальная ширина среза (мм) | 250 |
|
Максимальное усилие гибки (кН) |
800 |
| Максимальная ширина горизонтального изгиба (мм) | 250 |
| Максимальная толщина горизонтального изгиба (мм) | 20 |
| Максимальный размер вертикального изгиба (мм) | 10 x 120 |
| Мощность двигателя (кВт) | 3 x 5.5 |
| Точность изгиба | ±1° |
| Точность повторения изгиба | ±0,5° |
| Размер первого стола (мм) | 1920 х 1385 |
| Размер второго стола (мм) | 985 х 500 |
| Габаритные размеры (мм) | 1950 х 1560 х 1450 |
| Габаритные размеры упаковочного материала (мм) | 2060 х 1660 х 1650 |
| Вес (кг) | 2100 |
