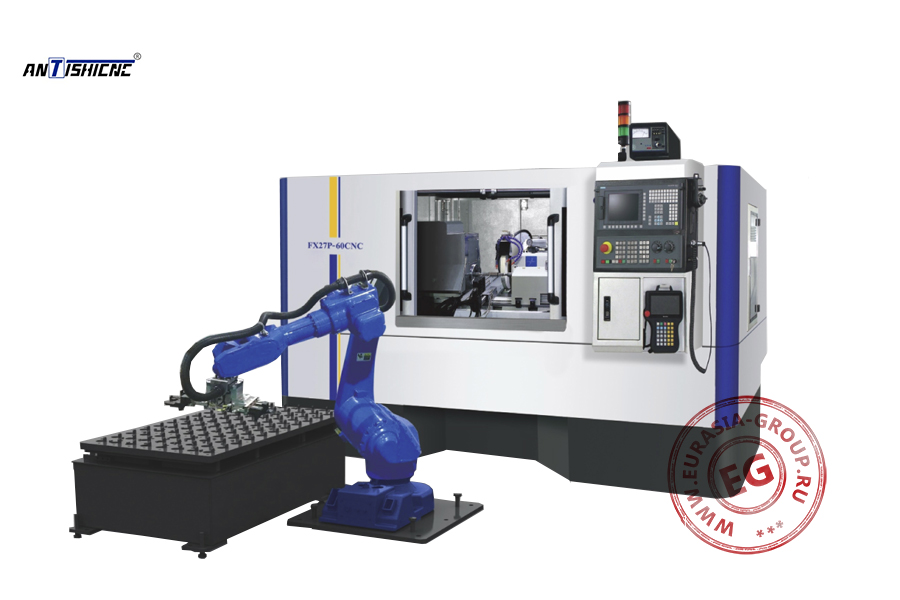

Высокоточный круглошлифовальный станок с ЧПУ FX27P-60CNC представляет собой полностью автоматизированный комплекс для прецизионной обработки цилиндрических поверхностей с интегрированным роботизированным устройством загрузки и выгрузки деталей. Станок построен на базе усиленной чугунной станины, обеспечивающей максимальную виброустойчивость и термостабильность. Рабочая зона полностью закрыта защитным кожухом с прозрачными панелями, гарантирующими безопасность оператора и защиту от стружки и охлаждающей жидкости.
Роботизированное устройство выполнено в виде шестиосевого промышленного робота-манипулятора, установленного на отдельном основании. Робот обеспечивает автоматическую подачу заготовок из накопителя, их точное позиционирование в рабочей зоне станка и последующую выгрузку готовых деталей. Система ЧПУ с сенсорным дисплеем высокого разрешения обеспечивает программирование сложных циклов обработки и координацию работы станка с роботизированным устройством. Сигнальная колонка с многоцветной индикацией информирует о состоянии всего технологического комплекса.
Шлифовальный узел включает высокоскоростной электродвигатель с прецизионной системой крепления абразивного круга. Передняя и задняя бабки обеспечивают надежное закрепление и поддержку заготовок различной длины и конфигурации. Принцип работы основан на полностью автоматизированном цикле: робот захватывает заготовку, устанавливает ее в рабочую позицию, после завершения обработки извлекает готовую деталь и размещает в приемнике. Комплекс обеспечивает автоматическую работу в течение длительного времени, минимизируя влияние человеческого фактора и достигая стабильных результатов обработки с высокой повторяемостью.
| Модель | FX27P-60CNC |
| Грузоподъемность робота (кг) | 10 |
| Максимальный диаметр захвата роботом (мм) | 60 |
| Максимальная длина заготовки (мм) | 250 |
| Максимальный диаметр заготовки (мм) | 60 |
|
Максимальный вес заготовки (кг) |
5 |
| Материал балки (по оси X) | Стальная балка |
|
Направляющие балки (ось X) |
Роликовые направляющие |
|
Передача движения балки (ось X) |
Зубчатый ремень |
| Материал балки (по оси Y) | Стальная балка |
| Направляющие балки (ось Y) | Роликовые направляющие |
| Передача движения балки (ось X) | Зубчатый ремень |
|
Скорость перемещения по оси X (м/мин) |
120 |
|
Ускорение по оси X (g) |
0,8 |
| Скорость перемещения по оси Y (м/мин) | 80 |
| Ускорение по оси Y (g) | 0,8 |
| Точность повторного позиционирования (ISO) (мм) | 0,2 |
| Режим привода | Сервопривод + редуктор |
| Тип управления | ЧПУ |
| Максимальная высота укладки (мм) | 400 |
| Подача лотка | Винтовой привод |
| Экран из листового металла | Полная защита всего оборудования |
