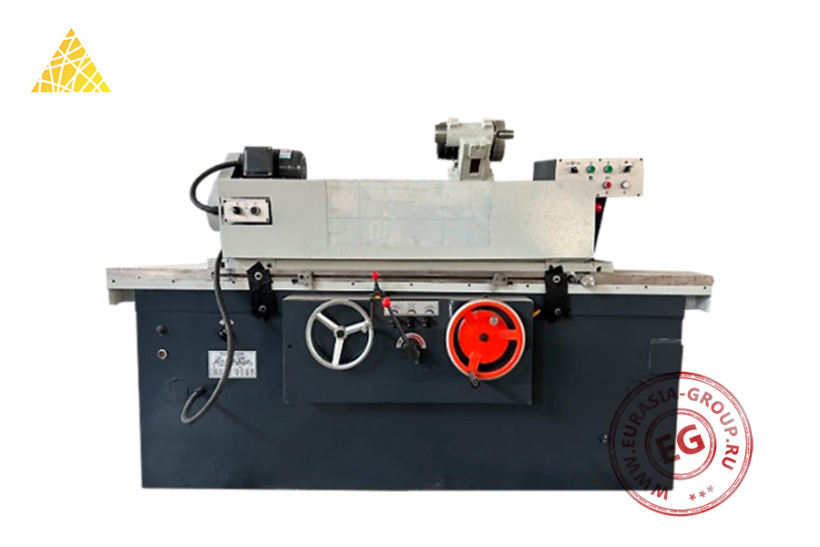

Универсальная цилиндрическая шлифовальная машина M1420 предназначена для внешнего и внутреннего шлифования круглых поверхностей и торцов валов, втулок. Оборудование применяется в машиностроении, приборостроении и других отраслях, где необходима обработка деталей с высокими требованиями к точности и шероховатости.
Основные компоненты конструкции машины M1420 включают прочную литую станину с двумя рабочими столами, шпиндели, СОЖ, шлифовальную бабку с фланцем и шлифовальным кругом, устройство внутреннего шлифования и управляющий блок. Обрабатываемая заготовка устанавливается на нижнем рабочем столе, способном перемещаться по направляющим на 650 мм, что позволяет шлифовать крупногабаритные детали. Круглошлифовальная машина управляется ЭБУ и сервоприводом через панель, оснащенную удобными интерфейсами для настройки и контроля параметров работы. Шлифовальная бабка с гидроприводом может управляться вручную.
Главные достоинства станка M1420 - широкий диапазон обрабатываемых диаметров: наружных 8-200 мм, внутренних 13-100 мм. Продуманная конструкция и высококачественные материалы узлов существенно продлевают срок службы машины. Высокая точность обработки, надежность и универсальность делают шлифовальный станок востребованным на предприятиях, которым нужно качественное шлифование деталей.
| Модель | M1420 | |
| Диаметр круглого шлифования (мм) | 8 - 200 | |
| Диаметр внутреннего шлифования (мм) | 13 - 100 | |
| Высота центра (мм) | 135 | |
| Скорость вращения шпинделя передней бабки (Гц/об/мин) | 50 Гц /25 - 380 | |
| Внутренняя скорость шпинделя (об/мин) | 16000 | |
| Максимальное перемещение рабочего стола (мм) | 650 | |
| Гидравлическая скорость перемещения (м/мин) | 0,1 - 4 | |
| Максимальный рабочий вес (кг) | 50 | |
| Длина шлифованного круга | Внешний (мм) | 500 |
| Внутренний (мм) | 125 | |
| Внешний размер шлифовального круга | Максимальный (мм) | 400 х 50 x 203 |
| Минимальный (мм) | 280 х 50 х 203 | |
| Максимальная линейная скорость шлифовального круга (м/с) | 38 | |
|
Диапазон вращения стола (°) |
- 5 - + 9 | |
| Мощность двигателя (кВт) | 5,625 | |
| Габаритные размеры (мм) | 2500 х 1600 х 1500 мм | |
| Вес (кг) | 2500 кг | |
