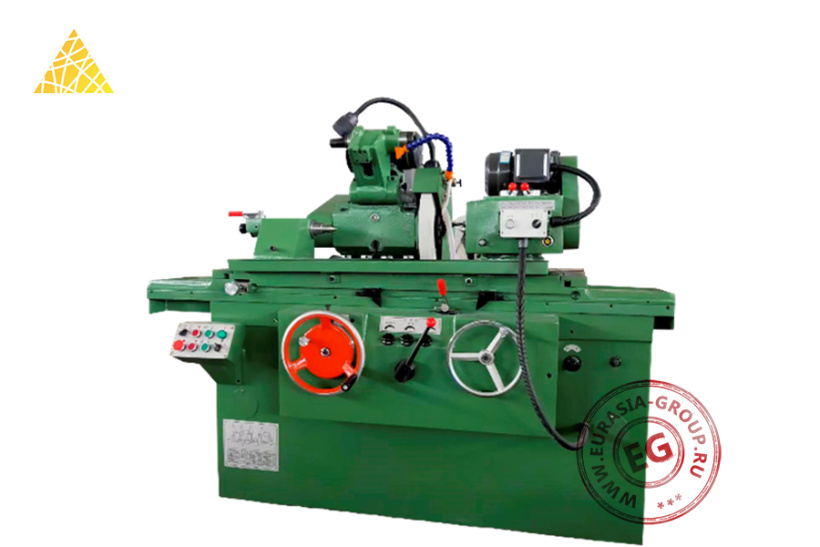

Круглошлифовальный станок M1420x500 предназначен для точной обработки поверхностей круглых деталей, которые могут крепиться в патроне или центрах. Оборудование широко применяется в машиностроении, металлургии, автомобильной, авиационной и других промышленных отраслях, требующих высокого класса точности при обработке металлических и неметаллических материалов.
Главным элементы станка: станина, шлифовальный круг, трехкулачковый патрон, приспособление для внутреннего шлифования, СОЖ, система полуавтоматического управления с помощью кнопок. В процессе работы деталь закрепляется в патроне или центрах, и вращающийся шлифовальный круг снимает тонкий слой материала, создавая нужную гладкость и размеры и обеспечивая высокую точность обработки. Все настройки делаются вручную с помощью рычажков и штурвалов.
Станок соответствует международным сертификационным требованиям, что гарантирует его надежность и долговечность. Особое внимание уделено системе безопасности: M1420x500 оснащен маркировкой, защитным кожухом и другими приспособлениями, исключающими риск получения травм оператором.
| Модель | M1420x500 |
| Диаметр шлифования наружного круга (мм) | 5-200 |
| Диаметр внутреннего шлифования (мм) | 13-80 |
| Максимальная длина шлифования по внутреннему кругу (мм) | 125 |
| Максимальная длина шлифования (мм) | 500 |
| Высота центров (мм) | 125 |
| Верхний шаг (мм) | 520 |
| Максимальный диаметр вращения заготовки (мм) | 240 |
| Максимальный вес между верхушками (кг) | 50 |
| Максимальный вес заготовки с зажимным патроном (кг) | 15 |
| Скорость шпинделя (об/мин) | 9245, 12 250, 14 848, 19 600 |
| Габаритные размеры (мм) | 1800 х 1415 х 1420 |
| Вес (кг) | 2100 |
| Суппорт | ||
| Угол поворота (°) | По часовой стрелке | 9/8/7/9/8/7 |
| Против часовой стрелки | 9/8/3/9/8/3 | |
| Скорость перемещения (бесступенчатая) (м/мин) | 0,1-3 | |
| Подача на один оборот маховика (мм) | 10 | |
| Частота вращения шпинделя передней бабки | 63, 125, 250, 500 / 30-300 | |
| Конус шпинделя | МТ4 | |
| Угол поворота (°) | Против часовой стрелки | 90 |
| Коническое отверстие в верхнем рукаве | № 4 | |
| Ход втулки (мм) | Ручной | ≥23 |
| Гидравлический | ≥15 | |
| Двигатель масляного насоса | Мощность (кВт) | 1,1 |
| Скорость (об/мин) | 1500 | |
| Двигатель СОЖ | Мощность (кВт) | 0,125 |
| Скорость (об/мин) | 300 | |
|
Двигатель внешнего шлифовального круга |
Мощность (кВт) | 3/4 |
| Скорость (об/мин) | 1500 | |
| Двигатель главный | Мощность (кВт) | 0,75 |
| Скорость (об/мин) | 1000 |
| Угол поворота (°) | По часовой стрелке | 10 |
| Против часовой стрелки | 5 | |
| Скорость вращения шпинделя шлифовального круга (об/мин) | 1316 | |
| Быстрый ход продольный (мм) | ≥30 | |
| Поперечный ручной ход (мм) | 70 | |
| Подача суппорта за один оборот (мм) | 1 | |
| Минимальная подача (мм) | 0,002 | |
| Максимальное перемещение шлифовальной бабки (мм) | 150 | |
| Габаритные размеры (мм) | 300 х 35 х 127 | |
