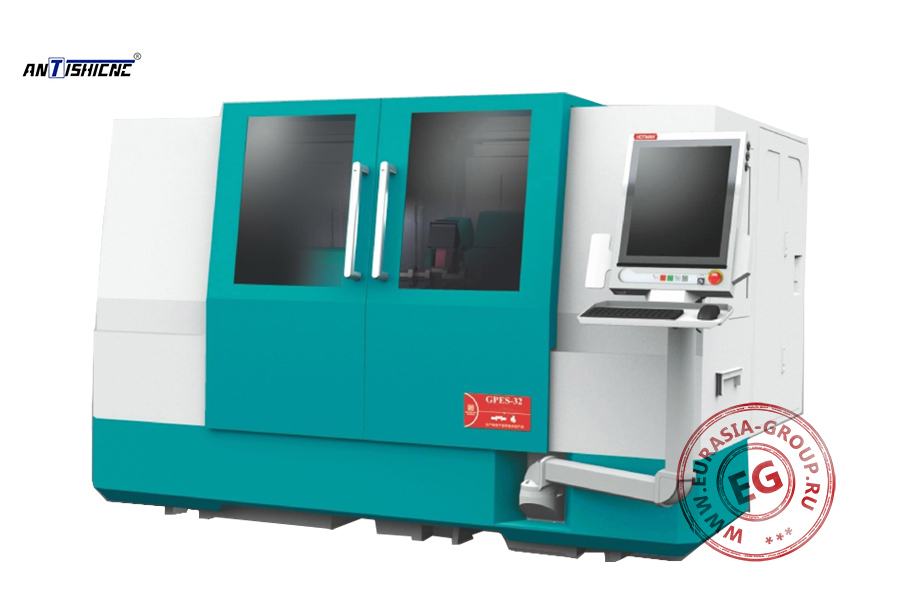

Прецизионный шлифовальный станок GPES-32 представляет собой специализированное оборудование для высокоточной обработки коленчатых валов различных двигателей. Станок предназначен для шлифования шеек коленчатых валов с обеспечением строгих допусков на геометрические параметры и качество поверхности. Конструктивно станок выполнен по горизонтальной схеме с межцентровой установкой обрабатываемых валов. Массивная станина из высокопрочного чугуна обеспечивает необходимую жесткость для восприятия динамических нагрузок при обработке длинномерных заготовок.
Система прецизионных направляющих гарантирует точность перемещения шлифовальной бабки вдоль оси обрабатываемого вала. Рабочая зона полностью закрыта защитными дверцами с остеклением, обеспечивающими безопасность оператора и визуальный контроль процесса. Система ЧПУ размещена на отдельной стойке с поворотным монитором для удобства управления и программирования сложных циклов обработки. Основные преимущества станка включают высокую производительность благодаря автоматизированному циклу обработки, исключительную точность геометрических параметров коленчатых валов и универсальность для различных типоразмеров заготовок.
Принцип работы оборудования основан на программном управлении процессом шлифования с автоматическим позиционированием заготовки для обработки различных шеек коленчатого вала. Система координат обеспечивает точное перемещение шлифовального круга относительно обрабатываемой поверхности с возможностью компенсации погрешностей базирования. Встроенная система измерения позволяет контролировать размеры в процессе обработки и автоматически корректировать программу для достижения требуемых параметров.
| Модель | GPES-32 | |
| Основные параметры обработки | Максимальный диаметр заготовки при вращении (мм) | 320 |
| Максимальный диаметр шлифования (мм) | 320 | |
| Максимальная длина обработки (мм) | 600 | |
| Максимальная нагрузка (кг) |
90 (наперсток), 20 (с передней бабкой) |
|
| Максимальная линейная скорость круга (м/с) | 45 | |
| Шлифовальный круг | Диаметр гибридного шпинделя круга (мм) | 130 |
| Размеры круга (мм) | 450 x 127 x 50 / 405 x 203 x 50 | |
| Ось X | Ускорение (g) | ≤0,2 |
| Тяговое усилие линейного двигателя (Н) | 1044-4272 | |
| Разрешение шкалы (мм) | 0,0001 | |
| Точность позиционирования (мм) | 0,0005 | |
| Ход (мм) | 260 | |
| Передняя бабка | Максимальная скорость вращения (об/мин) | 600 (DDR двигатель) |
| Конус шпинделя (Морзе) | MT-4 | |
| Минимальный угол поворота | 5° | |
| Повторяемость позиционирования | ±2° | |
| Рабочей стол | Угол поворота | ±6°/9° |
| Ход (мм) | 600 | |
| Задняя бабка | Ход пиноли (мм) | 40 |
| Конус шпинделя (Морзе) | MT-4 | |
| Габариты и вес | Габаритные размеры (мм) | 2600 x 1900 x 1690 |
| Вес (кг) | 5500 | |
