Круглошлифовальный станок М1420х2000 с функцией внутреннего шлифования предназначен для обработки наружных цилиндрических и конических поверхностей деталей, имеющих форму тел вращения. Этот станок способен выполнять как наружное, так и внутреннее шлифование.
Конструкция станка включает несколько основных узлов. Передняя бабка служит для крепления и вращения заготовки, а шлифовальный круг, установленный на бабке шлифовального круга, выполняет непосредственную обработку поверхности. Стол станка состоит из верхней и нижней частей, причем верхняя часть может поворачиваться на угол от 5 до 10 градусов для обработки конических поверхностей. Стол с бабками совершает возвратно-поступательное движение по направляющим станины, что позволяет равномерно обрабатывать заготовку по всей длине. Заготовка может фиксироваться различными способами: в центрах, трехкулачковом или цанговом патроне. Для обработки длинных деталей в передней бабке предусмотрено сквозное отверстие, доступное при установке трехкулачкового патрона.
Станок поддерживает несколько режимов шлифования, включая ручное продольное, ручное врезное шлифование и ручную правку круга от стола. Эти функции позволяют гибко настраивать процесс обработки под конкретные требования детали. Благодаря своей надежной конструкции, точности и универсальности круглошлифовальный станок М1420х2000 является эффективным решением для механической обработки сложных деталей с высокими требованиями к качеству поверхности.

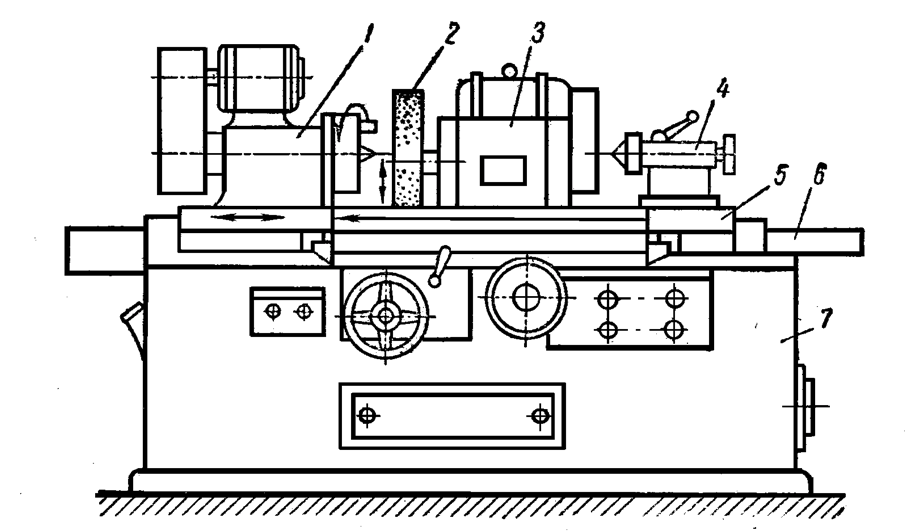

- Передняя бабка
- Шлифовальный круг
- Бабка шлифовального круга
- Задняя бабка
- Верхняя часть стола
- Нижняя часть стола
| Модель | М1420-2000 |
| Диапазон шлифуемых наружных диаметров (мм) | 25-500 |
| Диапазон шлифуемых внутренних диаметров (мм) | 30-200 |
| Расстояние между центрами (мм) | 2000 |
| Высота центров (мм) | 270 |
| Максимальная масса детали между центрами (кг) | 1000 |
| Конус передней бабки | МТ5/МТ6 |
| Конус задней бабки | МТ5/МТ6 |
| Цена деления автоматической точной подачи (мм) | 0,0025 |
| Частота вращения шпинделя передней бабки (об/мин) | 18-140 |
| Угол поворота рабочего стола (°) | От -2 до +2 |
| Размер шлифовального круга (мм) | 750 x 75 x 305 |
| Линейная скорость круга (м/с) | 35 |
| Скорость вращения шлифовального круга (об/мин) | До 850 |
| Ход шлифовальной бабки (мм) | До 350 |
| Цена деления одного оборота маховика подачи (мм) | 0,5 |
| Цена деления маховика ручной подачи (мм) | 0,0025 |
| Производительность маслонасоса (л/мин) | 25 |
| Расход охлаждающей жидкости (л/мин) | 50 |
| Мощность двигателя передней бабки (кВт) | 5,5 |
| Мощность двигателя шлифовальной бабки (кВт) | 15 |
| Мощность двигателя маслонасоса (кВт) | 1,1 |
| Шероховатость обработанной поверхности | Ra 0,32 |
| Габаритные размеры станка (мм) | 6300 x 2400 x 1700 |
| Вес (т) | 8 |
