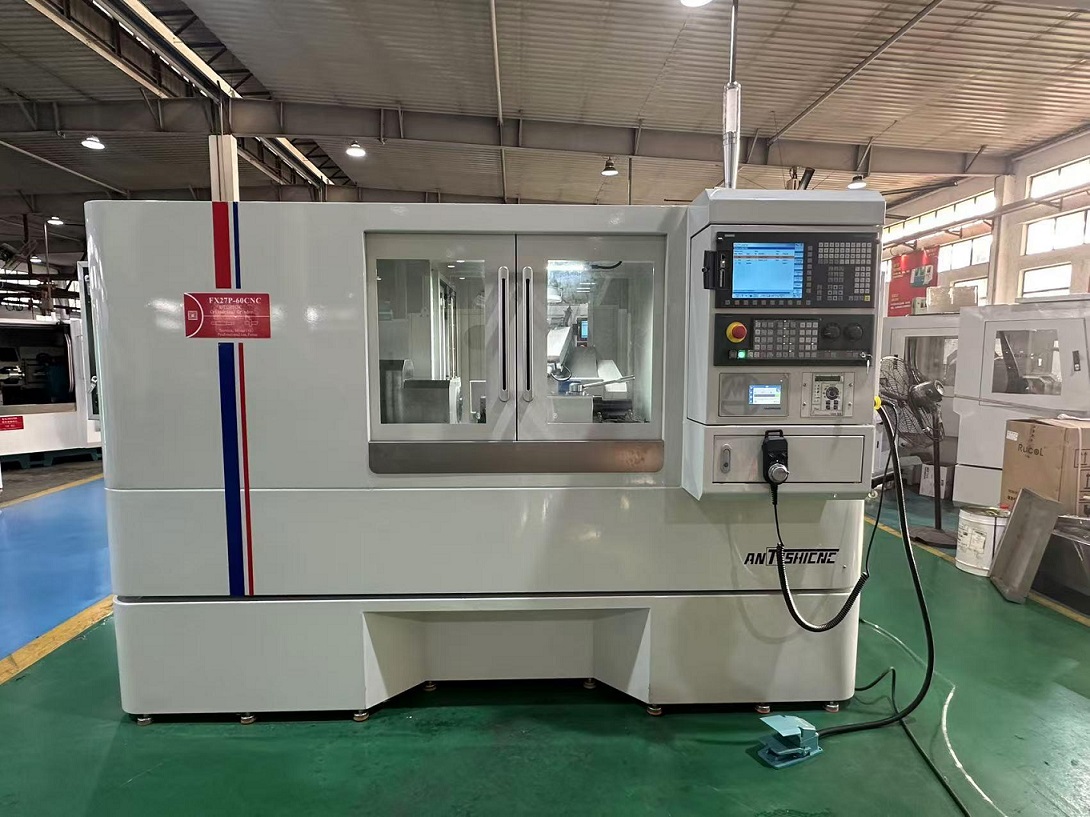

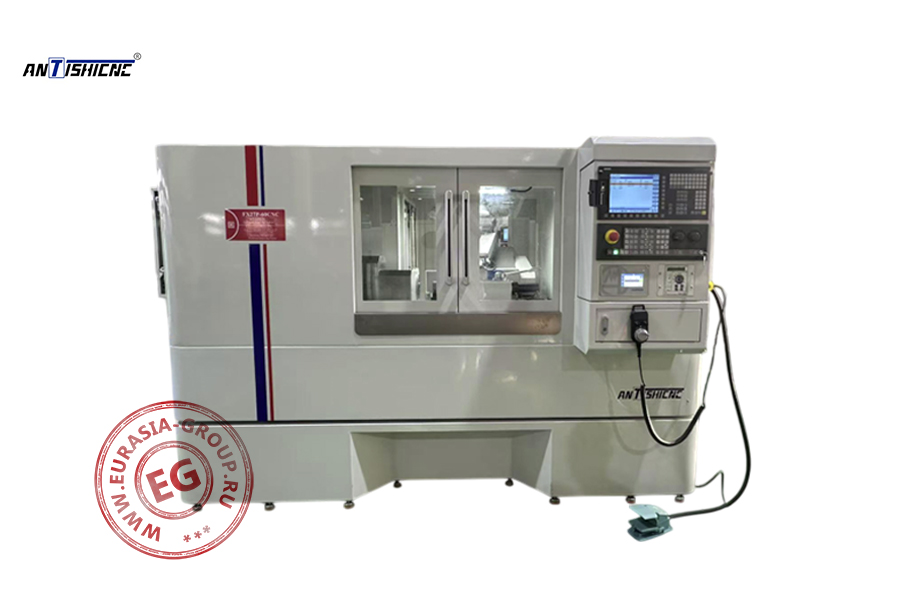

Круглошлифовальный станок с ЧПУ FX27P-60CNC предназначен для автоматизированной абразивной обработки цилиндрических деталей с применением числового программного управления. Оборудование используется в серийном производстве валов, осей, пальцев, втулок в машиностроении, автомобилестроении, производстве гидравлики и пневматики. Станок обеспечивает получение прецизионных посадочных поверхностей с заданной геометрией после токарной или термической обработки, формируя детали под подшипники качения, уплотнительные манжеты, прецизионные сопряжения.

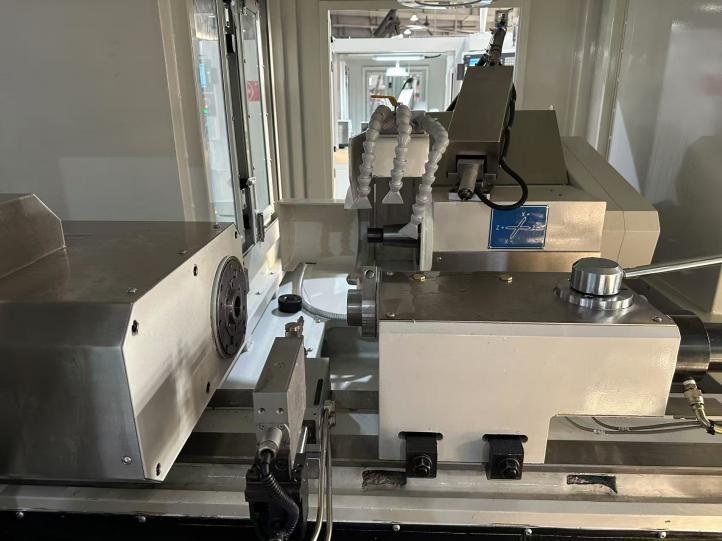

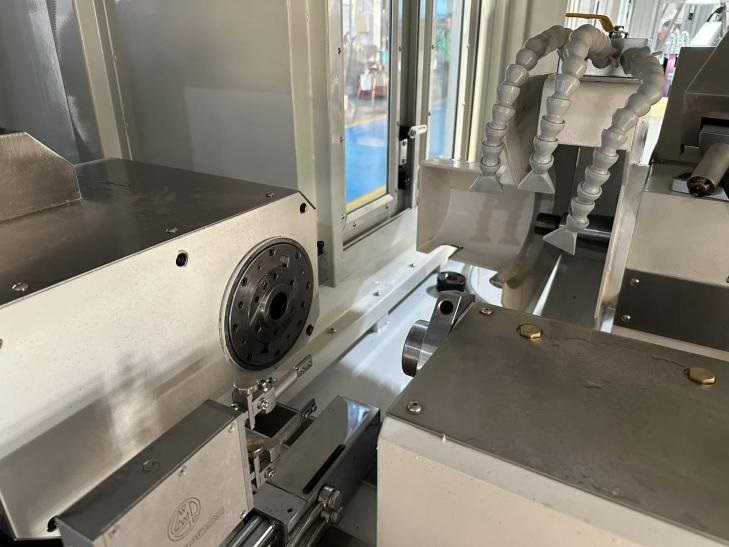

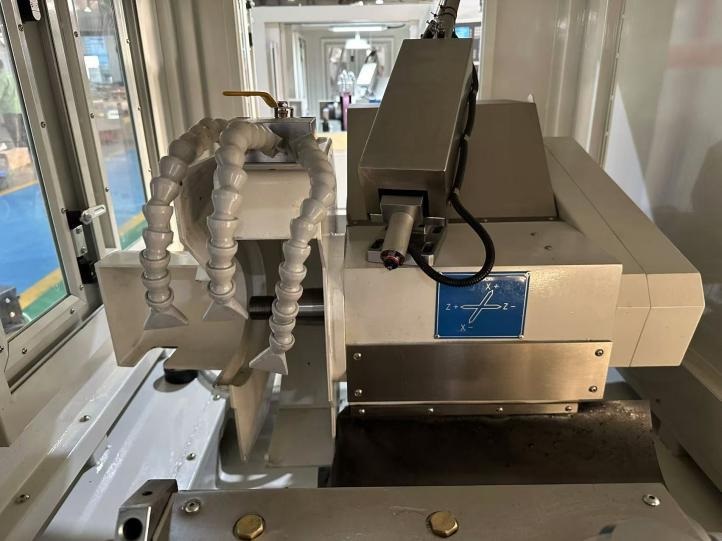

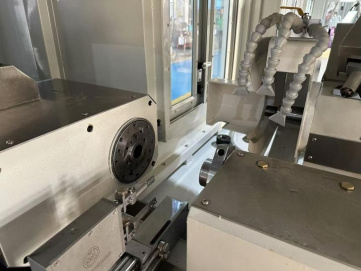

Заготовка фиксируется в центрах передней и задней бабок с возможностью вращения. Числовое управление координирует все движения без участия оператора: вращение детали, продольное перемещение шлифовальной головки, радиальную подачу круга на глубину резания. Программа задает последовательность черновых и чистовых проходов, скорость съема металла, моменты правки абразива. Шлифовальный круг движется вдоль заготовки, одновременно врезаясь на заданную величину, формируя цилиндрическую поверхность. Автоматическое измерение контролирует диаметр в процессе обработки. Защитное ограждение с прозрачными окнами позволяет наблюдать процесс.
Числовое управление исключает влияние человеческого фактора на точность, обеспечивая идентичность размеров в партии деталей. Автоматический цикл освобождает оператора для загрузки-разгрузки заготовок или обслуживания нескольких станков одновременно, повышая выработку на одного работника. Программирование различных профилей расширяет номенклатуру обрабатываемых деталей без переналадки механики. Встроенное измерение компенсирует износ круга, поддерживая стабильность размеров без остановок на подналадку.
| Модель | FX27P-60CNC |
| Максимальный диаметр обработки (мм) | 270 |
| Расстояние между центрами (мм) | 600 |
| Максимальный вес заготовки между центрами / в патроне (кг) | 60/20 |
| Размер шлифовального круга (мм) | 405 x 38 (32-50) x 127 |
| Скорость вращения шлифовального шпинделя (об/мин) | 1650 |
| Линейная скорость шлифовального круга (м/с) | 35 |
| Угол поворота шлифовальной бабки | 90° |
| Ход подачи по оси Х (мм) | 220 |
| Скорость подачи по оси Х (м/мин) | 6 |
| Минимальный шаг подачи по оси Х (мм) | 0,001 |
| Скорость вращения шпинделя передней бабки (об/мин) | 50-500 |
| Конус шпинделя передней бабки | МТ5 |
| Конус шпинделя задней бабки | МТ4 |
| Скорость быстрого перемещения по оси Z (м/мин) | 8 |
| Минимальный шаг подачи по оси Z (мм) | 0,001 |
| Максимальный ход подачи по оси Z (мм) | 640 |
| Угол поворота стола | ±7/3° |
| Двигатель шлифовального круга (кВт) | 3,75 |
| Серводвигатель оси Х (кВт) | 1,5 |
| Серводвигатель оси Z (кВт) | 1,5 |
| Двигатель передней бабки (кВт) | 0,75 |
| Мощность насоса охлаждения (кВт) | 0,75 |
| Мощность насосов гидравлической системы (кВт) | 1,25 |
| Габаритные размеры (мм) | 2700 x 2000 x 2000 |
| Вес (кг) | 3500 |
