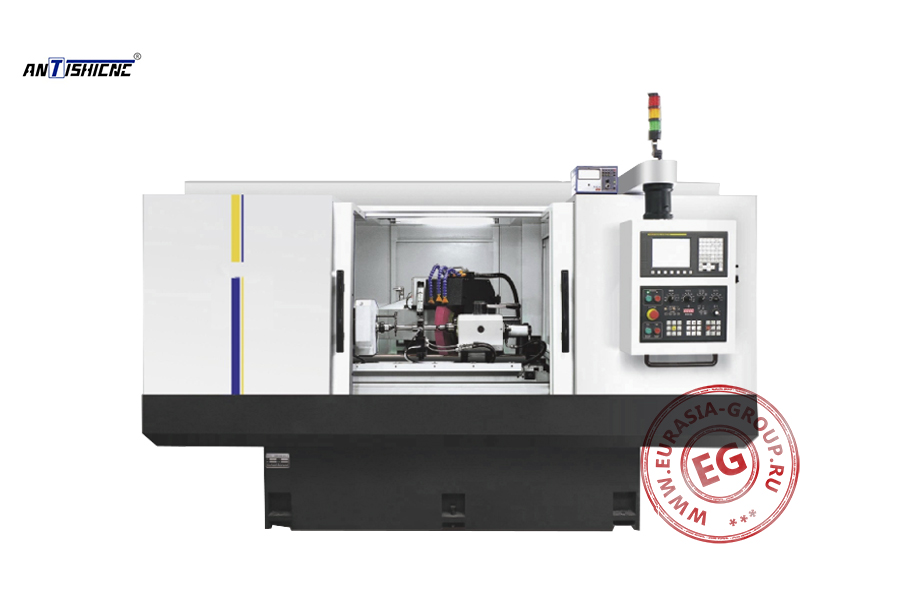

Круглошлифовальный станок с ЧПУ FX25A-50CNC предназначен для высокоточной обработки цилиндрических поверхностей с применением системы числового программного управления. Данная модель является частью серии FX25A-50CNC, FX32A-50CNC, X32A-75CNC. Станок построен на базе массивной чугунной станины с композитным покрытием, обеспечивающей высокую виброустойчивость и термостабильность. Рабочая зона полностью закрыта защитным кожухом с раздвижными дверцами, гарантирующими безопасность оператора и защиту от стружки и охлаждающей жидкости.
Головка шлифовального круга включает высокоскоростной электродвигатель с прецизионной системой крепления абразивного круга и балансировки. Рабочий стол с прецизионными направляющими качения обеспечивает плавность перемещений и высокую точность позиционирования заготовки. Передняя бабка содержит шпиндель главного движения с патроном для надежного закрепления деталей различной конфигурации. Задняя бабка предназначена для поддержки длинных заготовок и оснащена подвижным центром с программируемым осевым перемещением.
Система управления включает панель с LCD-дисплеем высокого разрешения и полной клавиатурой для программирования сложных циклов обработки. Сигнальная колонка с многоцветной индикацией информирует о состоянии станка и ходе технологического процесса. Приводные двигатели с сервоуправлением обеспечивают точное позиционирование всех узлов станка и возможность выполнения интерполяционных перемещений. Принцип работы основан на снятии материала вращающимся абразивным кругом при программируемом вращении детали. Система ЧПУ контролирует все параметры процесса и обеспечивает автоматическое выполнение заданного цикла обработки.
| Модель | FX25A-50CNC | |
| Рабочие параметры | Максимальный диаметр рабочего стола (мм) | 250 |
| Макcимальный диаметр заготовки над рабочим столом (мм) | 250 | |
| Максимальная нагрузка между центрами (кг) | 80 | |
| Размер шлифовального круга (диаметр x ширина x отверстие) (мм) | 510 x 50 x 127 | |
| Скорость вращения шлифовального круга (об/мин) | 1670 | |
| Максимальная линейная скорость (м/с) | 35 | |
| Головка шлифовального круга | Угол подачи | 60° |
| Скорость подачи по оси X (м/мин) | 6 | |
| Ход подачи по оси X (мм) | 225 | |
| Минимальная подача по оси X (мм) | 0,001 | |
| Система управления | Контроллер | FANUC/SIEMENS/MITSUBISHI |
| Передняя бабка | Скорость вращения шпинделя (об/мин) | 50-500 |
| Тип передней бабки | Одновременное перемещение или центрирование | |
| Конус шпинделя (Морзе) | М.Т5 | |
| Задняя бабка | Автоматическое сокращение дистанции задней бабки (мм) | 40 |
| Конус шпинделя (Морзе) | М.Т4 | |
| Рабочий стол | Ускоренное перемещение по оси Z (м/мин) | 8 |
| Минимальная подача по оси Z (мм) | 0,001 | |
| Максимальное перемещение рабочего стола (мм) | 500 | |
| Угол поворота рабочего стола | +9°/-3° | |
| Двигатели | Мощность двигателя шпинделя шлифовального круга (кВт) | 4 |
| Мощность двигателя подачи по оси X (кВт) | 1,5 | |
| Мощность двигателя подачи по оси Z (кВт) | 1,5 | |
| Мощность двигателя передней бабки (кВт) | 0,75 | |
| Мощность двигателя охлаждающей системы (кВт) | 0,18 | |
| Мощность двигателя насоса задней бабки (кВт) | 0,75 | |
| Мощность двигателя смазочной системы (кВт) | 0,1 | |
| Вес и габаритные размеры | Габаритные размеры (мм) | 2700 x 1520 x 1650 |
| Вес нетто (кг) | 3800 | |
| Вес брутто (кг) | 4100 | |
