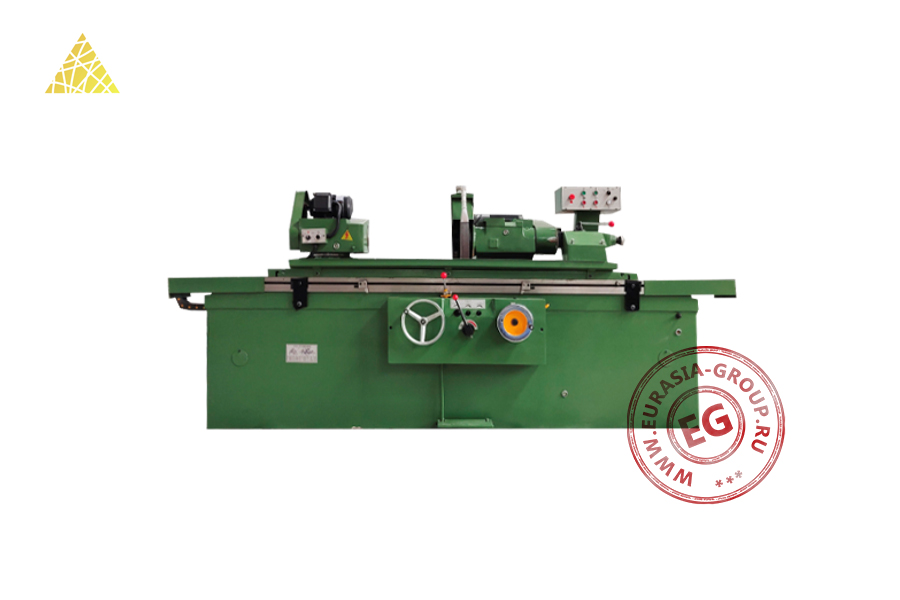

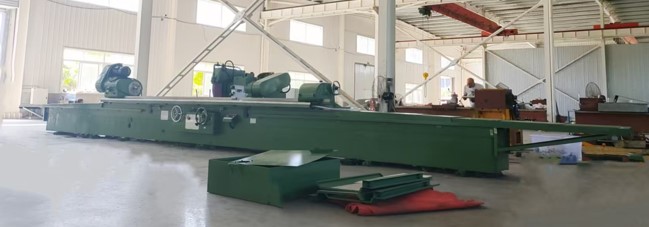

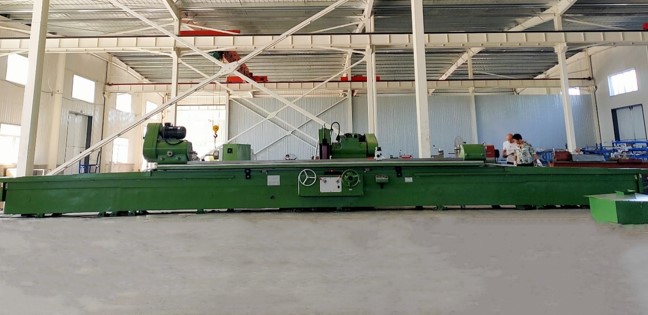

Круглошлифовальный станок М1363-4000 представляет собой прецизионное металлообрабатывающее оборудование, предназначенное для высокоточной обработки цилиндрических поверхностей валов, осей и других деталей большой длины. Станок относится к категории универсальных круглошлифовальных машин с межцентровой обработкой и обеспечивает достижение высокого класса шероховатости и точности размеров. Конструктивно станок выполнен на массивной чугунной станине повышенной жесткости, которая гарантирует стабильность обработки и минимизацию вибраций.
Основными узлами являются передняя и задняя бабки, шлифовальная бабка с высокоскоростным шпинделем, система подач и механизмы управления. Передняя бабка оснащена планшайбой с поводковым устройством для закрепления и вращения заготовки, задняя бабка служит для поддержки противоположного торца детали. Шлифовальная бабка располагается на направляющих станины и обеспечивает продольное перемещение шлифовального круга вдоль обрабатываемой поверхности. Высокочастотный привод шпинделя позволяет достигать оптимальных скоростей резания для различных типов абразивных кругов. Система поперечных подач осуществляет точное позиционирование инструмента относительно заготовки с возможностью микрометрических перемещений.
Принцип работы станка основан на снятии материала абразивным кругом при одновременном вращении заготовки и продольном перемещении шлифовальной бабки. Станок позволяет выполнять различные виды шлифования: наружное цилиндрическое, коническое, фасонное, а также обработку ступенчатых валов. Система охлаждения обеспечивает подачу смазочно-охлаждающей жидкости в зону резания для предотвращения перегрева и улучшения качества поверхности.
| Модель | М1363-4000 | |
| Диапазон обрабатываемых диаметров (мм) | 30-630 | |
| Максимальная длина обработки (мм) | 4000 | |
| Расстояние между центрами (РМЦ) (мм) | 4000 | |
| Высота центров (мм) | 335 | |
| Максимальный вес заготовки (кг) | 1000 | |
| Диаметр опоры люнета (мм) | 30-200 | |
| Максимальное перемещение стола (мм) | 4100 | |
| Размер шлифовального круга (мм) | 750 x 75 x 305 | |
| Скорость вращения шпинделя шлифовальной бабки (об/мин) | 850 | |
| Линейная скорость круга (м/с) | 35 | |
| Величина быстрого отвода шлифовальной бабки (мм) | 100 | |
| Автоматическая периодическая подача (мм) | 0,02/0,0025 | |
| Точность ручной подачи (мм) | 0,02/0,0025 | |
| Точность обработки | Овальность (мм) | ≤0,1 |
| Цилиндричность (мм) | 0,016 | |
| Допуск точности на 1 м (мм) | 0,08 | |
| Шероховатость | Ra 0,7 | |
| Мощность двигателя шлифовального шпинделя (кВт) | 15 | |
| Общая мощность станка (кВт) | 20 | |
| Габаритные размеры станка (мм) | 10 200 x 2400 x 2260 | |
| Вес (т) | 14 | |
