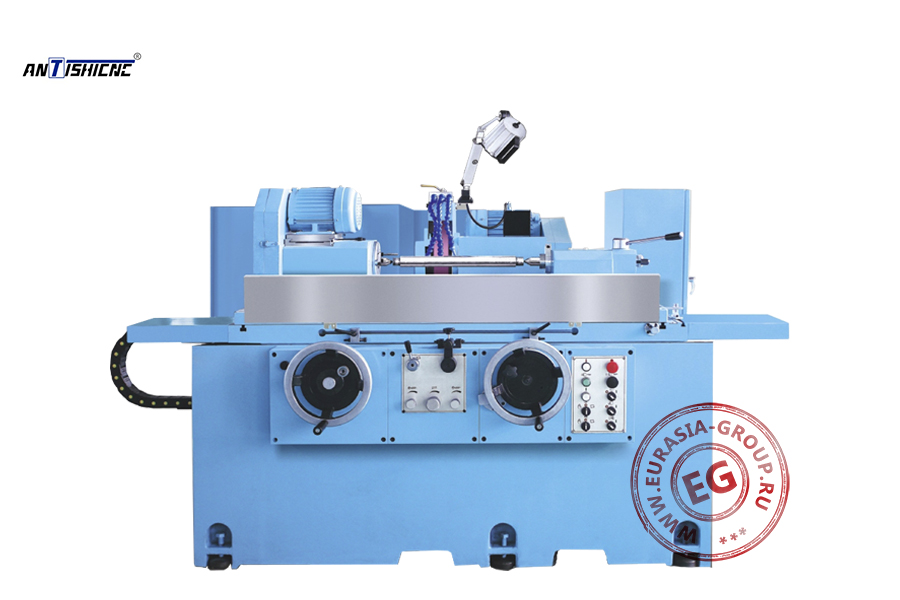

Круглошлифовальный станок FX32-100 предназначен для высокоточной обработки наружных и внутренних цилиндрических поверхностей деталей методом шлифования. Данная модель является частью серии FX27-60, FX32-100. Станок построен на базе массивной чугунной станины, обеспечивающей высокую виброустойчивость и стабильность геометрических параметров в процессе обработки. Рабочий стол перемещается по прецизионным направляющим скольжения, гарантируя плавность хода и точность позиционирования заготовки.
Шлифовальный узел включает высокоскоростной двигатель и систему подачи, обеспечивающую контролируемое перемещение абразивного круга с возможностью выполнения как черновых, так и чистовых операций. Передняя бабка содержит шпиндель главного движения с системой зажима заготовки, обеспечивающей надежное закрепление деталей. Задняя бабка предназначена для поддержки длинномерных заготовок и оснащена подвижным центром с возможностью осевого перемещения. Устройство для внутреннего шлифования расширяет технологические возможности станка, позволяя обрабатывать внутренние цилиндрические поверхности отверстий с высокой точностью.
Система охлаждения включает специализированный бак для смазочно-охлаждающей жидкости, обеспечивающий эффективный отвод тепла из зоны резания и удаление продуктов шлифования. Панель управления содержит органы настройки режимов обработки и контроля рабочего процесса. Принцип работы станка основан на снятии материала с заготовки вращающимся абразивным кругом при одновременном вращении детали в центрах или патроне. Продольная подача стола обеспечивает обработку по всей длине детали, а поперечная подача шлифовального круга позволяет контролировать глубину съема материала.
| Модель | FX32-100 | |
| Рабочие параметры | Максимальный диаметр шлифования (мм) | 320 |
| Расстояние между центрами (мм) | 1000 | |
| Максимальный вес заготовки в центрах (кг) | 150 | |
| Максимальный вес заготовки в шпинделе (кг) | 40 | |
| Шлифовальный круг и подачи | Угол поворота (влево/вправо) | ±30° |
| Размер стандартного шлифовального круга (диаметр x ширина x отверстие) (мм) | 510 x 50-80 x 127 | |
| Размер специального шлифовального круга (диаметр x ширина x отверстие) (мм) | 610 x 60-100 x 203 | |
| Скорость шлифовального круга (об/мин) | 1570/1742 | |
| Ход шпинделя (подача на оборот) (мм) | 20 | |
| Ход шпинделя (при дифференциальной подаче) (мм) | 0,005 | |
| Передняя бабка | Угол поворота рабочего колеса | 30° |
| Конус наперстка | 90° | |
| Диаметр сквозного отверстия шпинделя (мм) | 30 | |
| Конус шпинделя (Морзе) | MT-5 | |
| Задняя бабка | Ход шпинделя (мм) | 32 |
| Конус шпинделя (Морзе) | MT-4 | |
| Устройство для внутреннего шлифования | Скорость вращения шпинделя (об/мин) | 20 000 (30 000) |
| Мощность двигателя (кВт) | 0,75 | |
| Рабочий стол | Угол поворота рабочей части | 4° |
| Угол поворота шлифовального круга | 9° | |
| Подача на один оборот маховика (мм) | 12,5 | |
| Автоматическая скорость подачи (мм/мин) | 50-3000 | |
| Мощность двигателей (кВт) | Двигатель шпинделя шлифовального круга | 5,5 |
| Двигатель шпинделя заготовки | 1,5 | |
| Двигатель гидравлического насоса | 1,5 | |
| Двигатель масляного насоса статического давления (опция) | 1,5 | |
| Двигатель насоса охлаждающей жидкости | 0,37 | |
| Емкость баков (л) | Бак шпинделя со статическим давлением (опция) | 120 |
| Циркуляционный бак гидравлической системы | 70 | |
| Резервуар для шлифовальной жидкости | 200 | |
| Вес и габаритные размеры | Габаритные размеры (мм) | 4200 x 2330 x 1950 |
| Вес (кг) | 5000 | |
