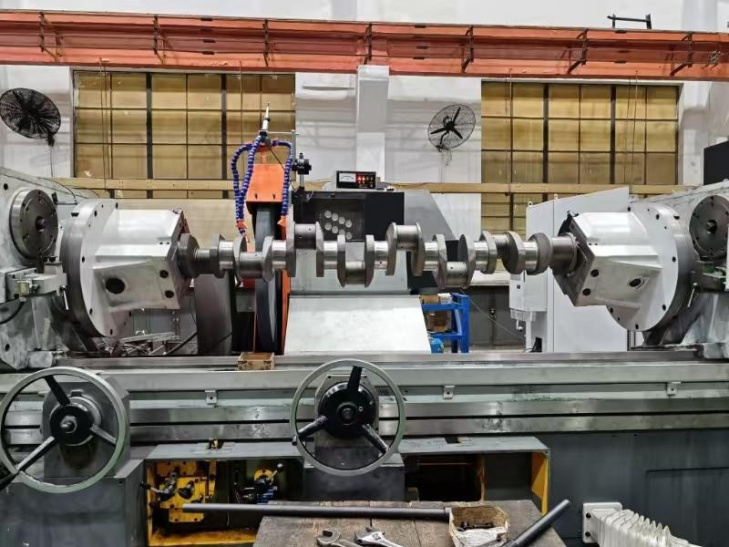

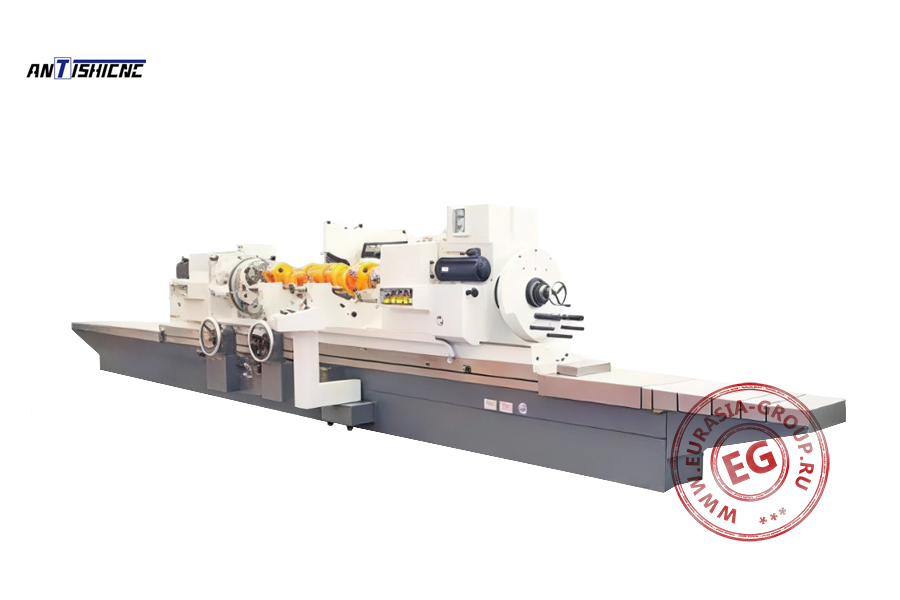

Круглошлифовальный станок с ЧПУ MA8280BH представляет собой специализированное оборудование для высокоточной обработки коленчатых валов, предназначенное для шлифовки как коренных, так и шатунных шеек. Этот станок находит применение в производстве и восстановлении крупногабаритных коленвалов для судовых двигателей, тепловозных дизелей, промышленных компрессоров и другого тяжелого оборудования.

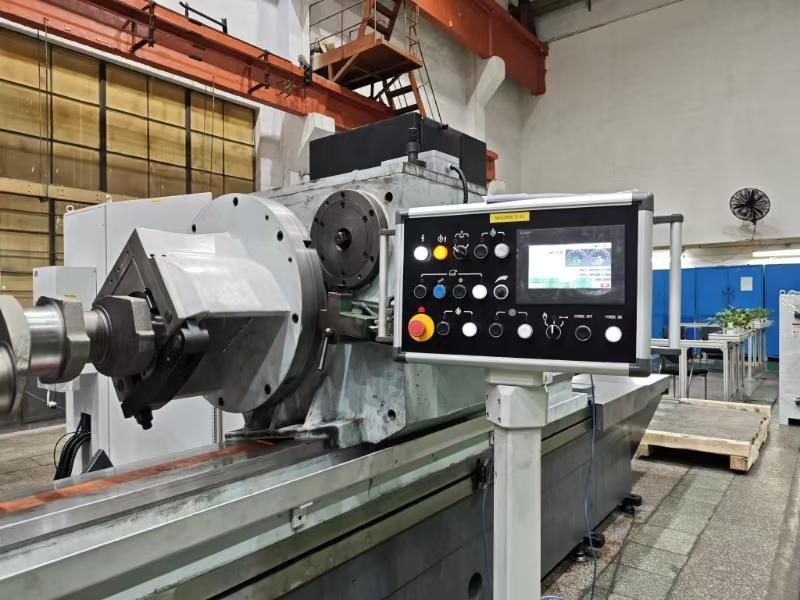

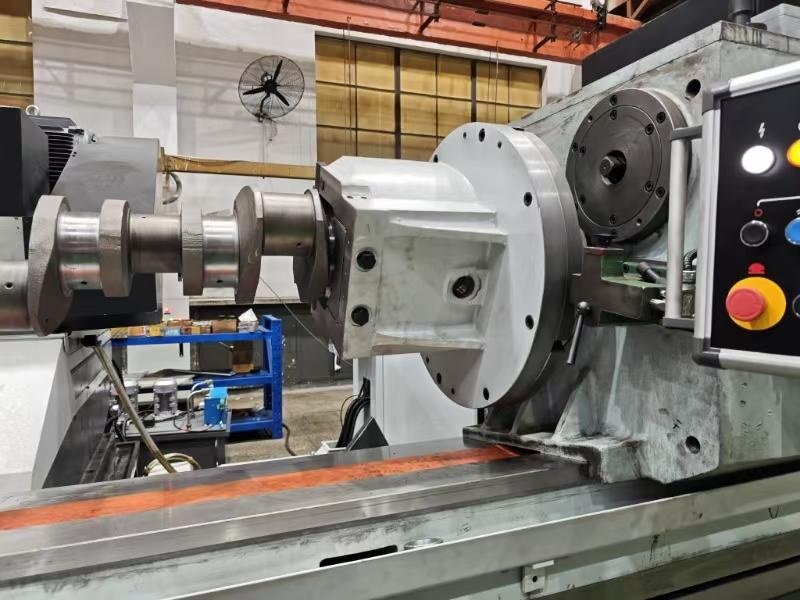

Конструкция станка разработана в соответствии с международными стандартами ISO, а все измерения выполнены в метрической системе. Привод поворота реализован на базе серводвигателя Mitsubishi с бесступенчатой регулировкой скорости и цифровой индикацией параметров. Рабочий стол перемещается как вручную, так и гидравлически, с возможностью коррекции конусности. Шлифовальная бабка оборудована системой быстрого гидравлического подвода и отвода, а поперечная подача осуществляется вручную посредством маховика. Система охлаждения включает автономный контур с магнитным сепаратором для эффективного удаления абразивных частиц и металлической стружки. Для крепления заготовок используются сменные патроны – как стандартные трехкулачковые, так и специализированные. Электрооборудование станка размещено в напольном шкафу управления и включает синхронную сервосистему с частотными преобразователями на компонентах Omron и ABB.
Стандартная комплектация включает основную станину, рабочий стол, шпиндельную и заднюю бабки, шлифовальную головку с защитными кожухами, патроны (левый и правый), механизм поперечной подачи, шпиндельную систему, масляный бак, шкаф управления, бак для СОЖ и набор защитных устройств. Благодаря своей универсальности, точности и надежности, станок MA8280BH является оптимальным решением для предприятий, занимающихся производством и ремонтом крупногабаритных коленчатых валов.
| Модель | MA8280BH | |
| Скорость стола (бесступенчатая) (мм/мин) | 100-2500 | |
| Скорость шпинделя передней бабки (об/мин) | 5-50 | |
| Максимальный диаметр обработки (мм) | 800 | |
| Максимальная длина заготовки (в центрах) (мм) | 3000 | |
| Максимальная длина заготовки (в патронах) (мм) | 2700 | |
| Высота центров (мм) | 420 | |
| Диапазон шлифуемых диаметров шеек (мм) | 100-300 | |
| Диапазон радиуса кривошипа (мм) | 0-160 | |
| Максимальный вес заготовки (кг) | 1000 | |
| Ход рабочего стола (мм) | 3100 | |
| Линейная скорость шлифовального круга (м/с) | ≥35 | |
| Скорость шпинделя (об/мин) | 608 | |
| Подача рукояткой шлифовальной головки (мм/об) | 1 | |
| Минимальная ручная подача (мм) | 0,005 | |
| Подача рукояткой стола (мм/об) | 5/2 | |
| Максимальный ход винта (мм) | 230 | |
| Расстояние быстрого перемещения (мм) | 216 | |
| Максимальный угол поворота | По часовой стрелке | 3° |
| Против часовой стрелки | 2° | |
| Максимальный размер круга (мм) | Ø1100 x (75-100) x 305 | |
| Минимальный размер круга (мм) | Ø800 x (75-100) x 305 | |
| Крутящий момент передней бабки (C1) (Н⋅м) | 23,9 | |
| Крутящий момент задней бабки (C2) (Н⋅м) | 23,9 | |
| Мощность двигателя круга (кВт) | 30 | |
| Мощность двигателей передней/задней бабки (кВт) | 5 (каждый) | |
