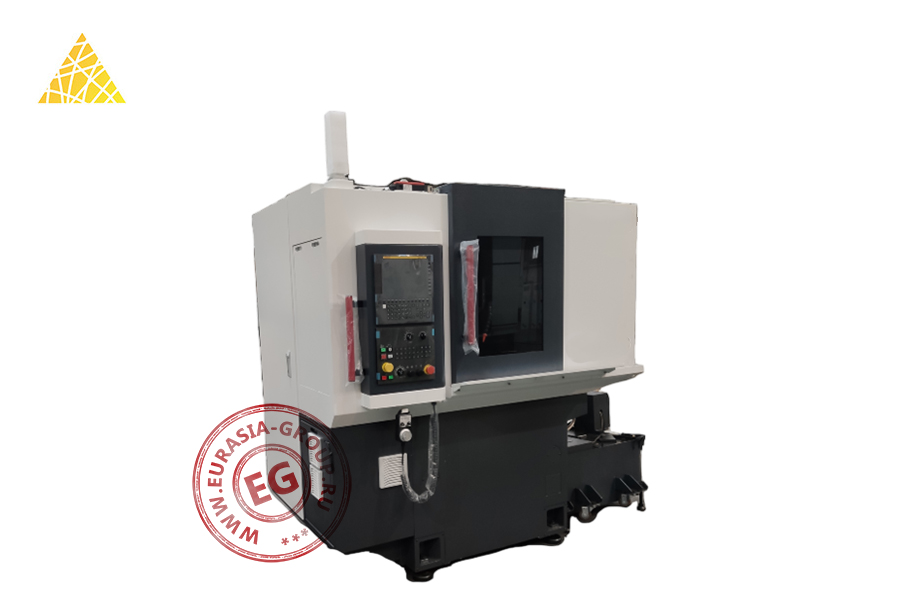

Зубофрезерный станок с ЧПУ YK3608 предназначен для высокоточного изготовления зубчатых колес различных типов и модулей. Оборудование широко применяется в автомобильной, авиационной, судостроительной промышленности, а также в производстве редукторов, коробок передач и прецизионных механизмов. Станок эффективно решает задачи серийного и мелкосерийного производства цилиндрических, конических и червячных зубчатых передач с высокими требованиями к точности и качеству поверхности.

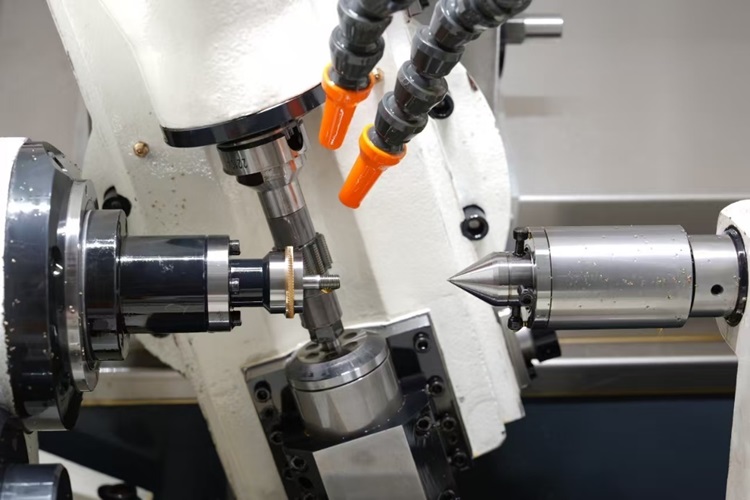

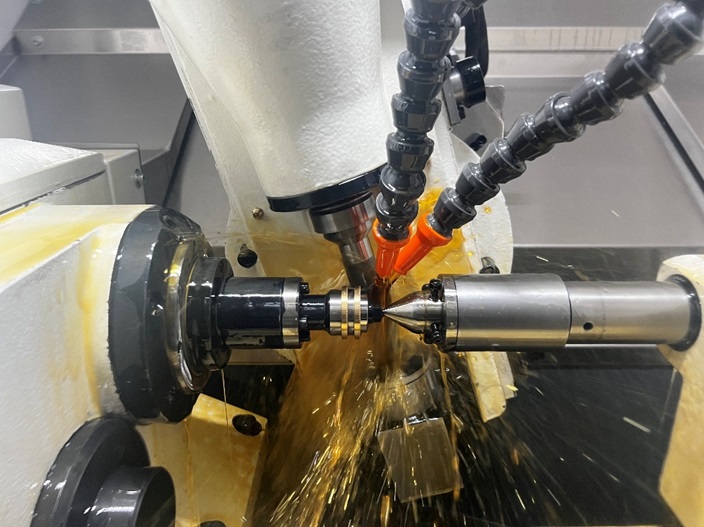

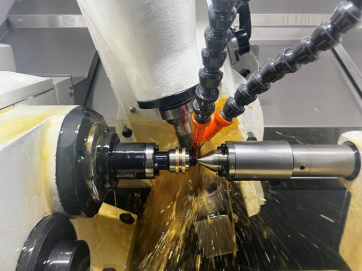

Станок YK3608 работает по принципу непрерывного деления с использованием червячной фрезы. Заготовка закрепляется в шпинделе и вращается синхронно с фрезерным инструментом, обеспечивая формирование зубьев методом огибания. Система ЧПУ координирует движение всех осей, контролируя подачу инструмента, скорость вращения заготовки и глубину резания. Процесс напоминает работу двух сцепленных шестерен, где одна из них – режущий инструмент, постепенно формирующий профиль зубьев на обрабатываемой детали.
Станок YK3608 обеспечивает достижение высоких классов точности. Жесткая конструкция и прецизионные направляющие гарантируют стабильность процесса резания и увеличенный ресурс инструмента. Числовое программное управление обеспечивает высокую повторяемость результатов и минимизирует влияние человеческого фактора на качество продукции. Автоматизация процесса существенно сокращает время наладки и переналадки при смене номенклатуры изделий. Встроенная система охлаждения поддерживает оптимальный температурный режим, предотвращая деформацию деталей и преждевременный износ фрез. Эргономичное управление и защитное ограждение обеспечивают безопасность оператора и удобство обслуживания оборудования.
| Модель | YK3608 |
| Количество управляемых осей (шт.) | 5 (X, Y, Z, B, C) |
| Количество интерполируемых осей (шт.) | 4 (X, Z, B, C) |
| Максимальный диаметр заготовки (мм) | 80 (100) |
| Максимальный обрабатываемый модуль (мм) | 2 |

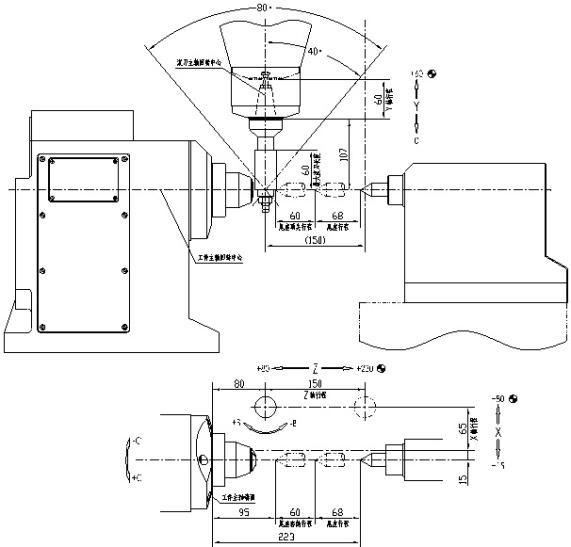

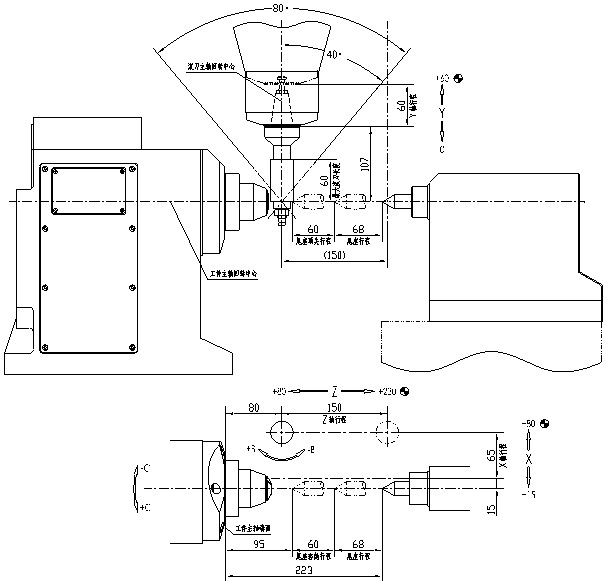

| Ход по осям X/Y/Z (мм) | 65/60/150 |
| Скорость быстрого хода по осям X/Z (мм/мин) | 6000 |
| Тип привода по осям X/Y/Z | Серводвигатель |
| Максимальная мощность привода по осям X/Y (кВт) | 0,75 |
| Максимальная мощность привода по оси Z (кВт) | 1,2 |
| Крутящий момент привода по осям X/Y (Н·м) | 3,5 |
| Крутящий момент привода по оси Z (Н·м) | 7 |
| Максимальная скорость вращения заготовки (об/мин) | 500 |
| Максимальный крутящий момент шпинделя заготовки (Н·м) | 31,5 |
| Максимальная скорость вращения инструмента (об/мин) | 2000 |
| Максимальная мощность двигателя инструментального шпинделя (кВт) | 1,4 |
| Максимальный крутящий момент инструментального шпинделя (Н·м) | 10,5 |
| Максимальное осевое перемещение инструмента (мм) | 60 |
| Максимальный угол наклона держателя инструмента | ±40° |
| Допустимый диаметр хвостовика инструмента (мм) | 8, 10, 13, 16, 22 |
| Максимальные размеры инструмента (мм) | Ø63 x 60 |
| Общая мощность (кВт) | 10 |
| Расход воздуха (л/мин) | 100 |
| Давление воздуха (МПа) | 0,5-0,7 |
| Система ЧПУ | Fanuc 0i-MF/H |
| Вспомогательные системы станка | Магнитный транспортер для стружки |
| Напряжение (В) / Частота (Гц) | 380/50 |

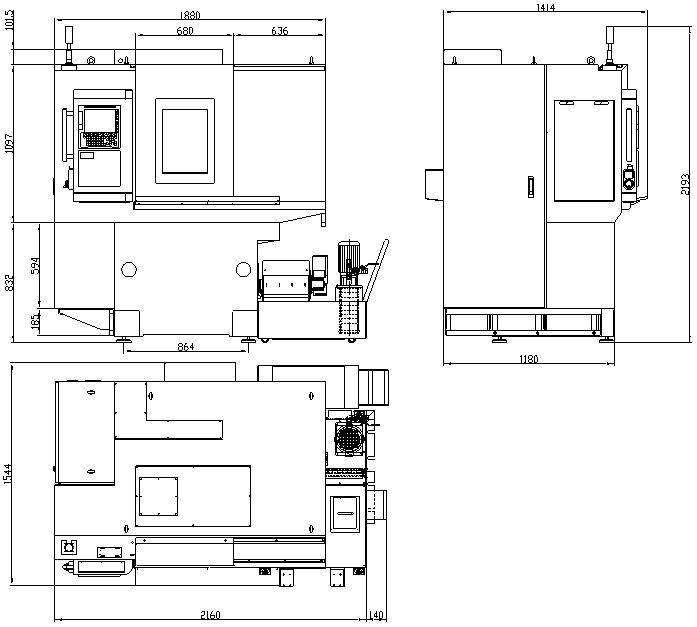

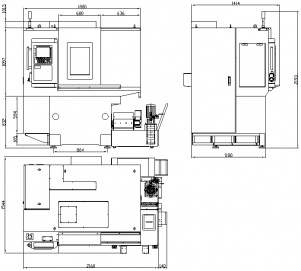

| Габаритные размеры (мм) | 1950 x 1285 x 1980 |
| Вес (кг) | 2800 |
