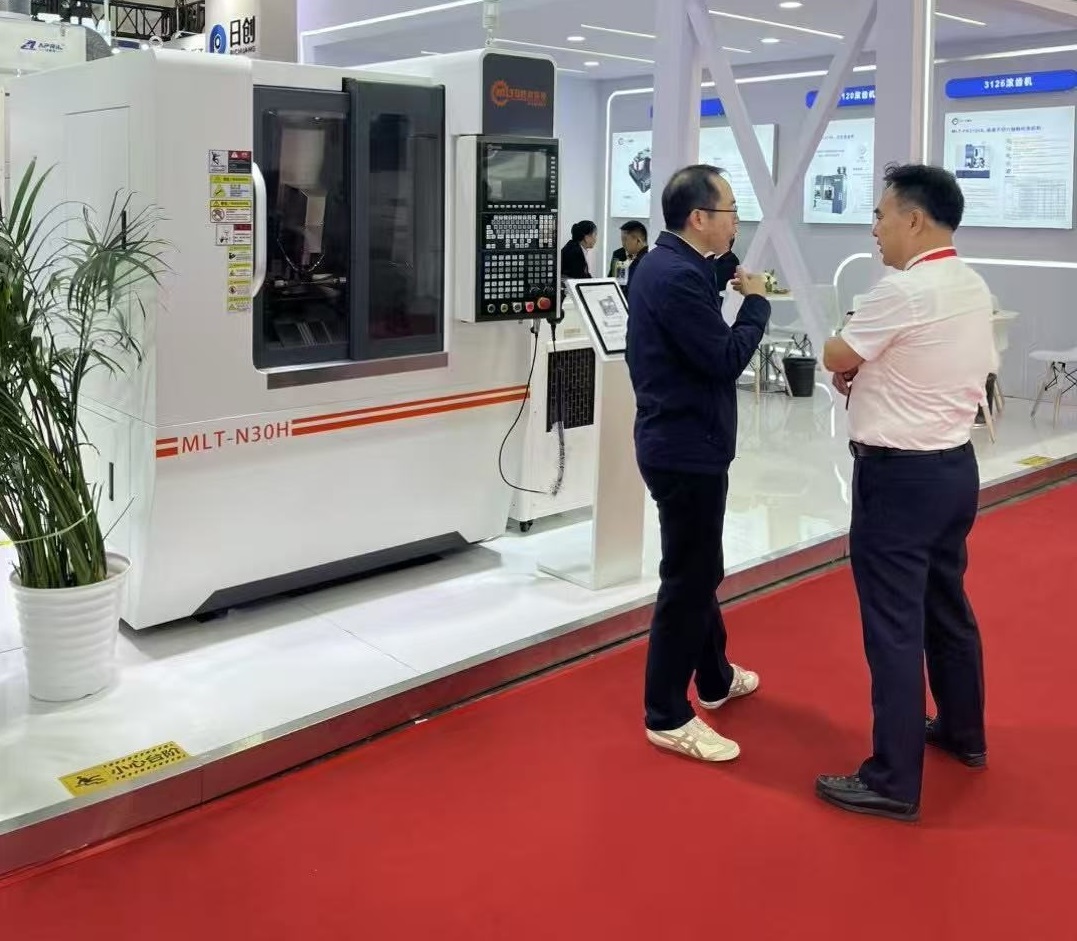

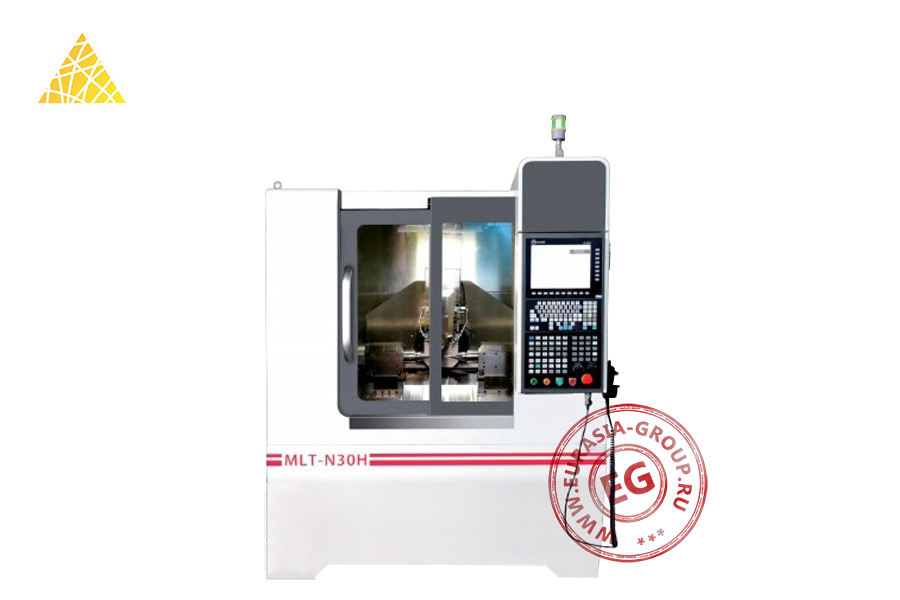

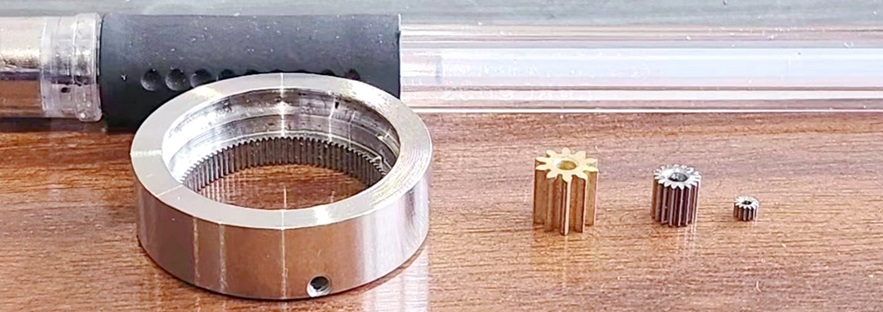

Зубофрезерный станок с ЧПУ MLT-N30H предназначен для высокоточного изготовления зубчатых колес методом фрезерования. Оборудование применяется в автомобильной, авиационной и машиностроительной отраслях для производства шестерен, червячных передач и шлицевых соединений. Станок обрабатывает заготовки из легированных сталей, чугуна и цветных металлов, формируя эвольвентные и циклоидальные профили зубьев с высокой степенью точности.
Машина MLT-N30H использует червячную фрезу, которая воспроизводит форму зубьев в процессе синхронного вращения инструмента и заготовки. Система ЧПУ координирует движения по нескольким осям одновременно – вращение шпинделя с фрезой, поворот детали и радиальную подачу. Заготовка закрепляется в специальном приспособлении, обеспечивающем точное центрирование. Программа управления рассчитывает соотношение скоростей вращения фрезы и обрабатываемой детали в зависимости от количества зубьев и их модуля. Встроенная система измерения контролирует геометрические параметры в реальном времени.
Числовое программное управление исключает ошибки настройки и гарантирует повторяемость результатов в серийном производстве. Высокая скорость резания существенно сокращает время цикла обработки по сравнению с традиционными методами. Жесткая конструкция станины минимизирует вибрации и обеспечивает стабильную точность даже при интенсивных режимах резания. Закрытая рабочая зона с защитными экранами создает безопасные условия труда и предотвращает разбрызгивание охлаждающей жидкости. Компактные габариты позволяют эффективно использовать производственные площади. Универсальная оснастка расширяет номенклатуру обрабатываемых изделий без дополнительных капитальных затрат.
| Модель | MLT-N30H | |
| Максимальный диаметр заготовки (мм) | 30 | |
| Максимальная длина заготовки (мм) | 90 | |
| Максимальная скорость вращения шпинделя (CL/CR) (об/мин) | 3000 | |
| Обрабатываемый модуль (мм) | Сталь | 0,1-0,8 |
| Медь | 0,1-1 | |
| Максимальная скорость вращения фрезы (ось B) (об/мин) | 7000 | |
| Максимальная длина зуборезной фрезы (мм) | 50 | |
| Максимальный диаметр зуборезной фрезы (мм) | 30 | |
| Диаметр хвостовика зуборезной фрезы (мм) | 8 | |
| Точность позиционирования при смене фрезы (мкм) | ≤5 | |
| Ход фрезы по оси Y (мм) | 60 | |
| Ход передней/задней бабки (оси ZL/ZR) (мм) | 110 (осевая подача) | |
| Угол поворота шпинделя | ±45° | |
| Класс точности обработки | 7 класс (по стандарту GB/T10095-2008) | |

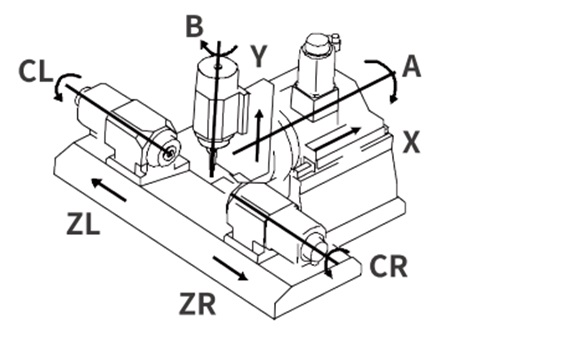

| Количество управляемых осей | 8 | |
| Управляемые оси | B-ось | Вращение зуборезной фрезы |
| CL/CR-оси | Вращение заготовки (передняя и задняя бабки) | |
| A-ось | Наклон резцедержателя | |
| Y-ось | Продольный ход фрезы | |
| ZL/ZR-оси | Осевая подача передней и задней бабки | |
| X-ось | Радиальная подача | |
| Мощность двигателя шпинделя (кВт) | 5,8 | |
| Общая установленная мощность (кВт) | 15 | |

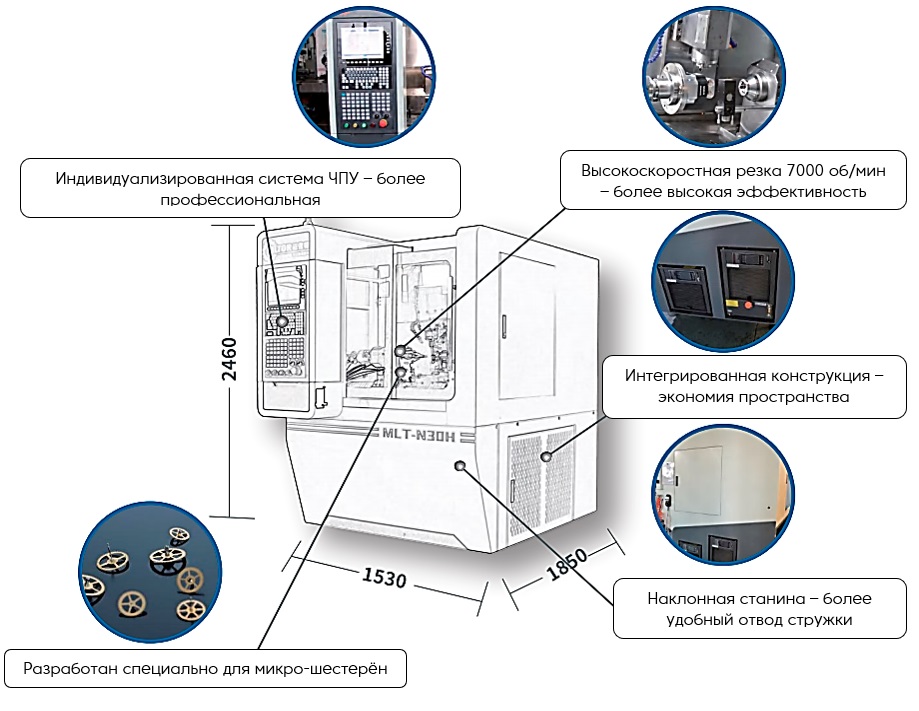

| Габаритные размеры (ДxШxВ, мм) | 1530 x 1850 x 2460 | |
| Вес (кг) | 3200 | |
