Вертикальный фрезерный центр US WHEELER DT800 – это машина, которая позволяет мастерским и инструментальным цехам создавать небольшие сложные детали с помощью 3-осевой обработки. Машина предназначена для реализации мелкосерийных или индивидуальных решений и повышения производительности за счет высокого уровня автоматизации.
Вертикальный ЧПУ станок US WHEELER DT800, а также модель DT600 – это одна серия машин с разными размерами операционной зоны. Станок сочетает в себе прочный шпиндель и компактную конструкцию с полным набором опций для удовлетворения многих производственных задач. Основная колонная имеет коробчатую структуру. В базовом варианте изделие оснащается высокоскоростным шпинделем от Kenturn (Тайвань) со скоростью 50…12000 обор/мин, опция – 20000 обор/мин. Опции включают в себя и автоматический сменщик на 22 или более инструментов, а также станцию загрузки магазина, различные варианты удаления стружки, например, шарнирный конвейер для стружки, фильтровальный лоток и систему подачи СОЖ высокого давления.
Фрезерный центр вертикального типа US WHEELER DT800 оснащается в стандартной комплектации контроллером ЧПУ от FANUC, иные варианты – ЧПУ от Mitsubishi, GSK или Siemens. Возможности и особенности FANUC Series 0i-MF (именно для фрезерных операций):
- Наклонная рабочая плоскость.
- Руководство по настройке.
- Нано-сглаживание.
- Рывок контроль.
- Перезапуск программы.
- 3-D ручная подача.
- 32-символьные имена программ.
- Компенсация радиуса фрезы.
- Цикл сверления отверстий малого диаметра.
- G54-G59 Plus 48 дополнительных смещений координат заготовки.
- Цикл резьбы.
- Команда полярных координат.
- 400 пар наборов инструментов для снятия инструмента.
- Управление сроком службы инструмента.
- Измерение длины инструмента.
- Масштабирование.
- Спиральная интерполяция.
| Модель | DT800 |

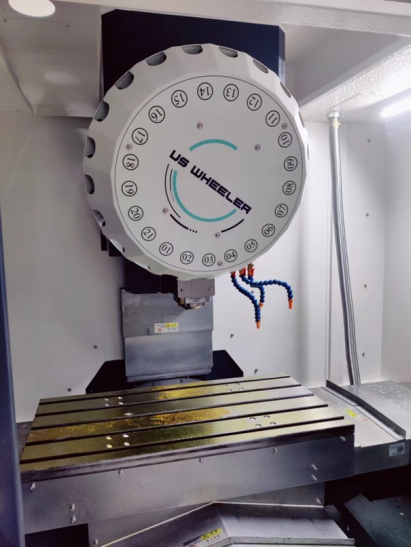

| Размер рабочего стола (мм) | 1000 х 500 |
| Максимальная нагрузка на рабочий стол (кг) | 300 |
| T-пазы | 5-18-100 |
| Расстояние от шпинделя до рабочего стола (мм) | 160-490 |
| Расстояние от шпинделя до колонны (мм) | 546 |
| Ход по оси X/Y/Z (мм) | 800/500/330 |
| Максимальная скорость хода по оси X/Y/Z (мм/мин) | 48 000 |
| Тип привода оси X/Y/Z | Сервопривод FANUC DD, ШВП PMI/THK (ø32 мм х 16 мм) |
| Тип направляющих оси X/Y/Z | Шариковая направляющая качения PMI/THK (35 х 4 мм) |
| Скорость рабочего хода (мм/мин) | 1 - 10 000 |
| Минимальная скорость подачи (мм) | 0,001 |
| Скорость вращения шпинделя (об/мин) | 50 - 20 000 |
| Тип привода шпинделя | Сервопривод FANUC DD |
| Мощность двигателя шпинделя (кВт) | 3,7 (5,5) |
| Максимальный крутящий момент шпинделя (Н⋅м) | 23,6 (35) |
| Конусность шпинделя | BT30 |

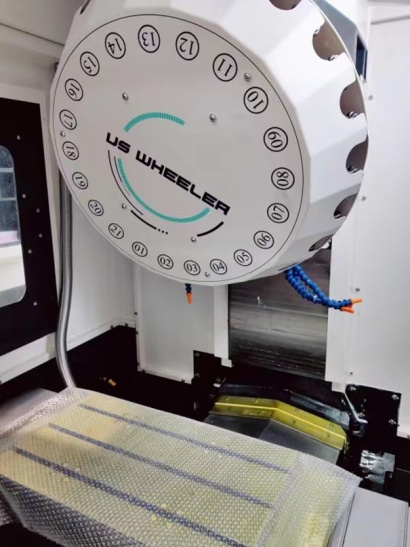

| Магазин инструментов | SPEEDCN Servo |
| Количество инструментов | 21 |
| Скорость смены инструмента (с) | 1,4/1,9 |
| Максимальный диаметр инструмента (мм) | 100/140 (без соседних) |
| Максимальная длина инструмента (мм) | 250 |
| Максимальный вес инструмента (кг) | 3 |
| Точность позиционирования (мм) | 0,005 (стандарт ISO) |
| Точность повторного позиционирования (мм) | 0,003 (стандарт ISO) |
| Система ЧПУ | FANUC 0i MF Plus (5) (дисплей 10,4 дюймов) |
| Система смазки | Автоматическая централизованная (3 л) BAOTN |
| Система подачи СОЖ (л/бар) | 170/6-8 (автоматическая) |
| Параметры электропитания | 15 кВА / 380 В / 50 Гц |
| Электрические компоненты SCHNEIDER / OMRON | |

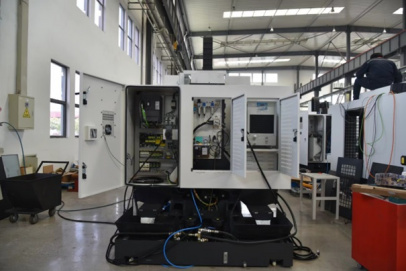

| Электрический шкаф с защитой от пыли | |
| Трансформатор | |
| Теплообменник DIORT / TONGFEI | |
| Габаритные размеры (мм) | 2480 х 2540 х 2440 |
| Вес (кг) | 4300 |
