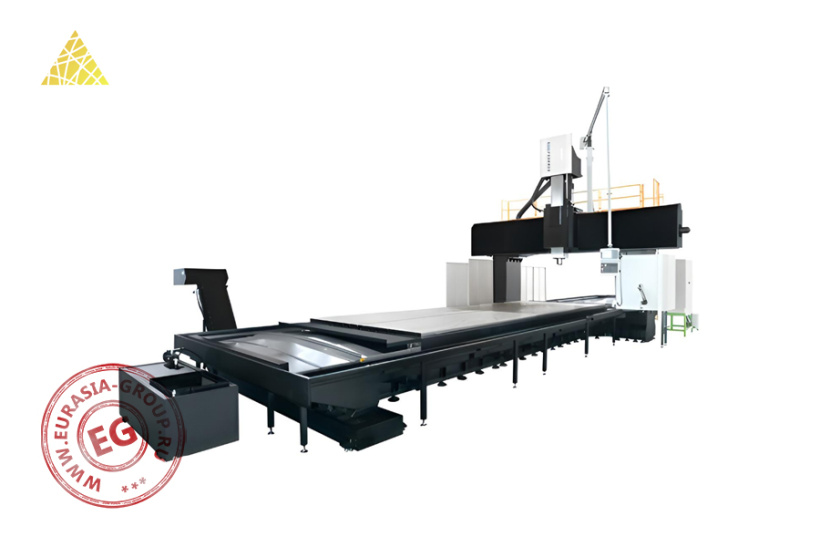

Фрезерный станок с рельсовым порталом GMF10034R предназначен для обработки длинных компонентов. То есть с данной машиной пользователь может получить стабильную систему, которая обеспечит предприятию высочайшую точность даже при обработке больших и длинных компонентов. Линия может успешно использоваться для обработки таких компонентов, как конструкции крыльев для авиационной промышленности, целые боковые секции вагонов для железнодорожного сектора, баки для энергетического сектора, внешние компоненты для аэрокосмической промышленности, а также компоненты для оборонной промышленности.
Портальный фрезерный обрабатывающий центр GMF10034R может обеспечить более простые процессы загрузки и выгрузки. Инженеры при проектировании опирались на концепцию термосимметричной конструкции. Централизованно управляемый Z-слайд портала в двухмостовой конструкции может стабилизировать машину. Такая структура направлена на достижение высокой жесткости. Встроенное подвижное устройство смены инструмента является стандартным.
Фрезерный обрабатывающий центр портального типа GMF10034R включает в себя управление через FANUC 0i-MF для задач «4+1». Управление имеет 10,4-дюймовый цветной ЖК-экран и включает в себя линейную круговую и винтовую интерполяцию и Manual Guide i. Также по запросу доступно управление с ЧПУ FANUC 31iB-5. Завод-изготовитель может адаптировать изделие под любое индивидуальное применение. Модульная сборка выступает в качестве базовой конструкции, но она предлагает ряд различных вариантов длины и высоты, а также таких опций оборудования, как охлаждение процесса с минимальным количеством смазки или встроенная подвижная система вакуумного пылеудаления для абразивных материалов.
| Модель | GMF10034R |
| Размер рабочего стола (мм) | 10 000 × 2 500 |
| Макс. нагрузка на рабочий стол (кг) | 40 000 |
| T-образные пазы | 11–28 × 200, 2–28 × 180 |
| Расстояние от торца шпинделя до рабочего стола (мм) | 160–1 160 |
| Отверстие шпинделя (мм) | BT50, 100 |
| Скорость вращения шпинделя (об/мин) | 10–5 000 |
| Скорость подачи при резке (мм/мин) | 7 000 |
| Серводвигатель шпинделя (кВт/Нм) | Fanuc aiI22, 22/26, 140/223 |
| Ход по оси X / Y / Z (мм) | 10 200/3 900/1 000 |
| Скорость быстрого хода по оси X / Y / Z (мм/мин) | 10 000/12 000/10 000 |
| Направляющие по оси X (мм) | 3 роликовые направляющие HIWIN 55 |
| Направляющие по оси Y (мм) | 2 роликовые направляющие HIWIN 55 |
| Направляющие по оси Z | Направляющая скольжения |
| ШВП по оси X | HIWIN / PMI 10030 |
| ШВП по оси Y | HIWIN / PMI 8030 |
| ШВП по оси Z | HIWIN / PMI 5030 |
| Серводвигатель оси X (кВт/Нм) | Fanuc aiF40, 9/53 |
| Серводвигатель оси Y (кВт/Нм) | Fanuc aiF30, 7/30 |
| Серводвигатель оси Z (кВт/Нм) | Fanuc aiF40B, 6/38 |
| Точность позиционирования по оси X / Y / Z (мм) | 0.060/0.025/0.016 |
| Точность повторного позиционирования по оси X / Y / Z (мм) | 0.012/0.012/0.010 |
| Магазин инструментов | 24T |
| Максимальная длина инструмента (мм) | 300 |
| Максимальный вес инструмента (кг) | 15 |
| Система ЧПУ | Fanuc 0i-MF (1) |
| Система смазки направляющих и ШВП | Автоматическая централизованная |
| Система обдува шпинделя | Автоматическая |
| Система удаления стружки | Автоматический конвейер |
| Способ охлаждения электрошкафа | Кондиционер |
| Параметры электропитания (кВА/В/Гц) | 55/380/50 |
| Производитель основных электрокомпонентов | Schneider |
| Габаритные размеры (мм) | 24 000 × 7 100 × 6 300 |
| Вес (кг) | 87 000 |
