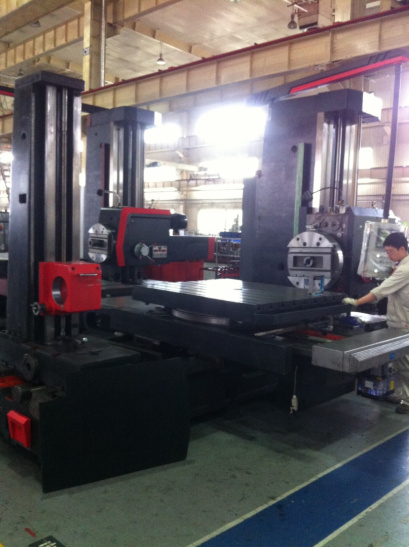

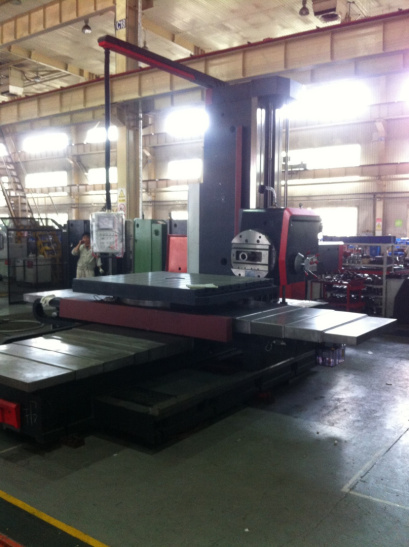

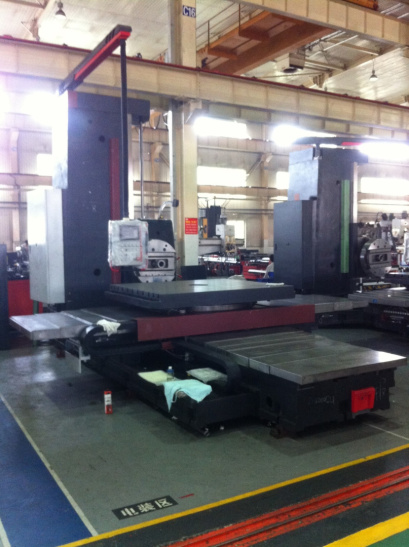

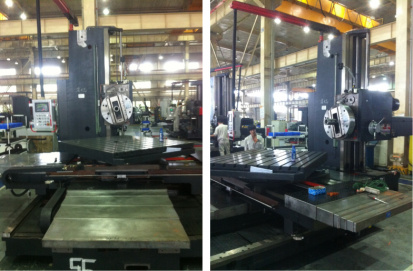

Горизонтально-расточный станок TPX6113/2 используется для чернового и чистового растачивания и фрезерования крупногабаритных и средних деталей. Его технические показатели, а также конфигурация сборки оборудования и программное обеспечение находятся на международном уровне.
Горизонтальный расточно-фрезерный станок TPX6113/2 имеет компоновку с рабочим координатным столом и с колонной, установленной на станине, и боковой головкой шпинделя. Направляющая нижнего седла крестовая. Стол с непрерывной индексацией на 360° и может удовлетворить задачам в расточке на линии при повороте стола на 180° и многоточечной обработке. То есть, поворотный стол позволяет выполнять многоступенчатую обработку группы или системы отверстий, плоскостей на четырех сторонах за один раз.

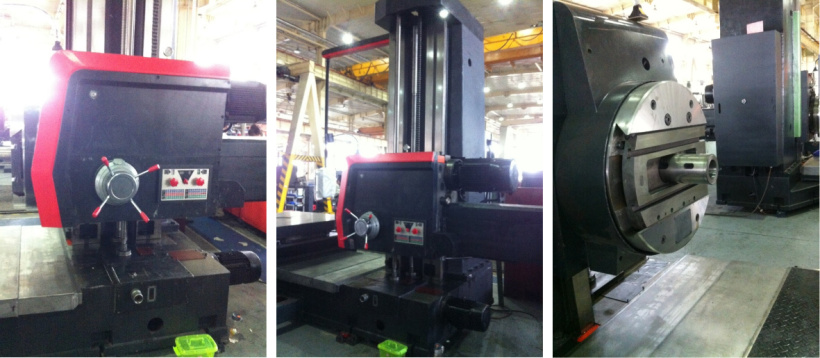

Станок снабжен встроенными направляющими с хорошей жесткостью и стабильной точностью. Каждая ось зажимается гидравлически. Шпиндельная система состоит из трехуровневой конструкции, шпинделя торцевой головки, полого шпинделя и расточного шпинделя. Расточный шпиндель изготовлен из высококачественной нитридной стали 38CrMoAIA; полый шпиндель изготовлен из высококачественной легированной стали. Шпиндель с дисковой пружиной и гидравлическим разжимом упрощает работу с инструментом. Сервоприводы Siemens, шарико-винтовые пары большого диаметра с предварительным натягом и высококачественные линейные направляющие обеспечивают максимальную точность при высоких скоростях движения.
Горизонтально-расточный станок TPX6113/2 имеет интеллектуальную систему управления, которая оснащена PLC MISTSUBISHI и измерительными элементами производства SINO или NEWALL. Оси X, Y, Z и B снабжены УЦИ, а точность считывания составляет 0,005 мм. Система числового управления позволяет станку выполнять линейную и круговую интерполяцию. В зависимости от выбора можно поставить ЧПУ от FANUC, SIEMENS, GSK или др.
| Модель | TPX6113/2 |
| Размер рабочего стола (мм) | 1600 х 1800 |
| Расстояние от центра шпинделя до рабочего стола (мм) | 0 - 1800 |
| Максимальный поперечный ход рабочего стола (мм) | 2000 |
| Максимальный продольный ход рабочего стола (мм) | 2000 |
| Максимальная нагрузка на рабочий стол (кг) | 10000 |
| Максимальный ход радиального суппорта (мм) | 250 |
| Максимальный ход шпинделя (мм) | 900 |
| Максимальный крутящий момент радиального суппорта (Нм) | 4900 |
| Максимальный крутящий момент шпинделя (Нм) | 3136 |
| Максимальное усилие шпинделя (Н) | 31360 |
| Диаметр шпинделя (мм) | 130 |
| Конусность шпинделя | ME80 (7:24) |
| Скорость вращения шпинделя (об/мин) | 4 - 800 |
| Количество скоростей шпинделя | 24 передачи |
| Скорость вращения радиального суппорта (об/мин) | 2,5 - 125 |
| Количество скоростей радиального суппорта | 18 передач |
| Скорость быстрого хода шпинделя (мм/мин) | 2500 |
| Скорость быстрого хода рабочего стола (мм/мин) | 2500 |
| Скорость быстрого хода передней бабки (мм/мин) | 2500 |
| Скорость быстрого поворота рабочего стола (об/мин) | 1,2 |
| Количество подач | 18 уровней подачи |
| Диапазон подач при скорости 4 - 200 об/мин (мм/об) | 0,05 - 8 |
| Диапазон подач при скорости 250 - 800 об/мин (мм/об) | 0,01 - 2 |
| Максимальный диаметр растачивания (чугун HT-200) (мм) | 50 - 350 |
| Максимальный диаметр сверления (чугун HT-200) (мм) | 80 |
| Максимальная глубина фрезерования (чугун HT-200) (мм) | 10 |
| Максимальный диаметр торцевой обработки (мм) | 600 |
| Точность позиционирования (мм) | 0,005 (IT7) |
| Система индикации | УЦИ для осей X и Y |
| Стандарт точности обработки | IT7 |
| Шероховатость обработанной поверхности | μ 3,2 - 1,6 |
| Общая мощность станка (кВт) / Напряжение (В) / Частота (Гц) | 22 (25 кВА) / 380 / 50 |
| Длина станка (мм) | 7030 |
| Ширина станка (мм) | 4665 |
| Высота станка (мм) | 3800 |
| Вес станка (кг) | 28000 |
