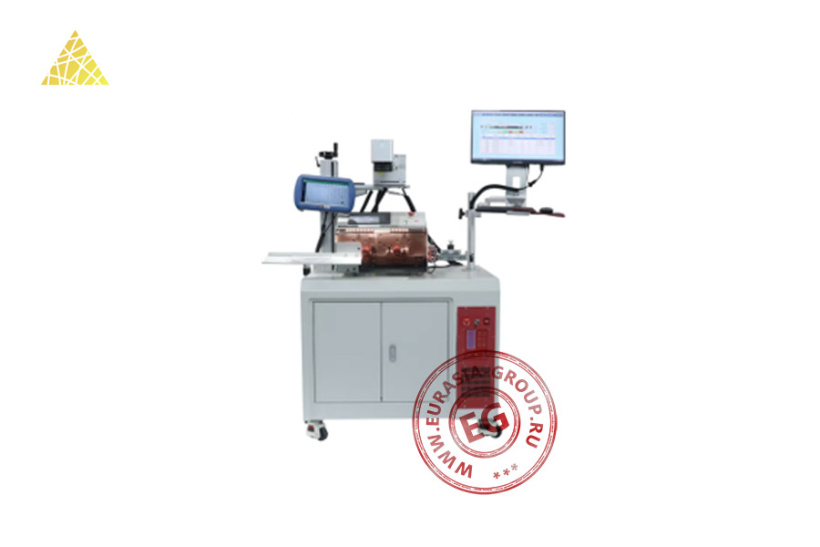

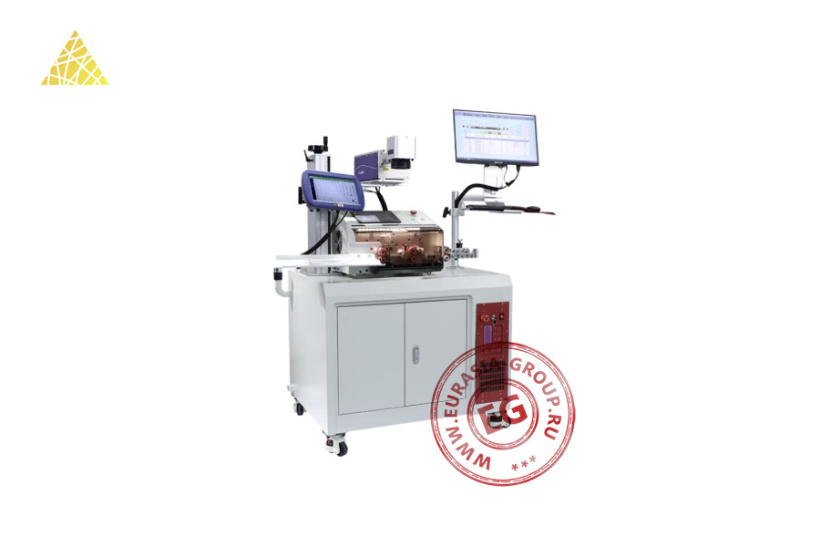

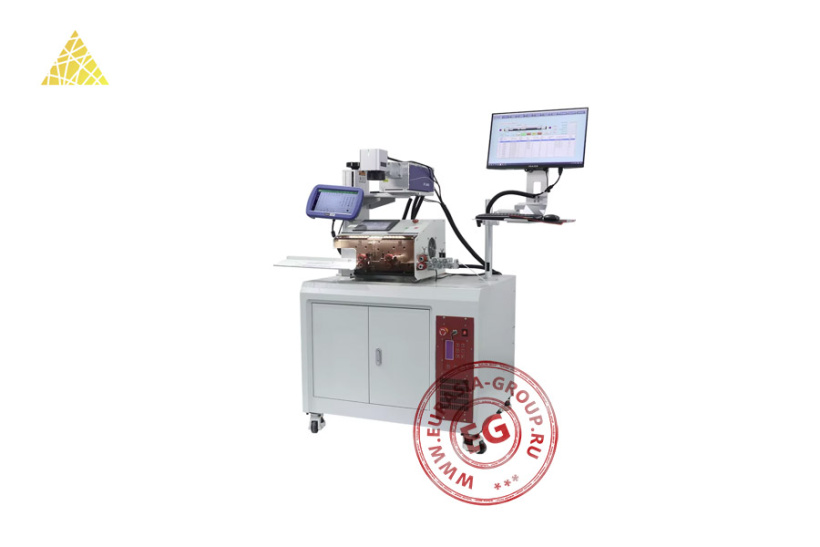

Станок EW-3010+L применяется для операций по резке, зачистке и лазерной маркировке кабелей, дела его незаменимым в производственных процессах, связанных с обработкой кабельной продукции. Устройство представляет собой комплексное оборудование, сочетающее механизмы для точной резки, удаления изоляции и нанесения маркировки на проводники. Основная конструкция станка включает раму, режущие и зачистные узлы, а также модуль для лазерной маркировки, обеспечивающий идентификацию продукции согласно требованиям заказчика.

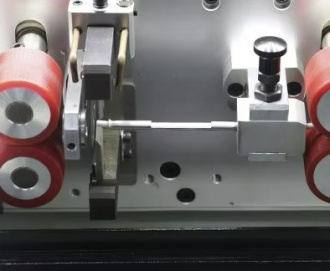

Принцип работы станка основан на последовательном выполнении трех основных операций: сначала кабель подается в зону резки, где происходит его обрезка до заданной длины. Затем кабель перемещается в участок зачистки, где удаляется изоляционный слой с заданной точностью, обеспечивая доступ к проводникам. Заключительным этапом является лазерная маркировка, при которой на поверхность кабеля наносится необходимая информация, например серийный номер или логотип, посредством высокоточного лазерного луча.
Оборудование обладает возможностью работы с различными диаметрами и типами кабелей. Комплектация станка включает в себя различные режущие и зачистные инструменты, которые могут быть легко заменены в зависимости от обрабатываемого материала. Система безопасности дополнительно обеспечивает контроль корректности выполнения операций, а также защиту от перегрузок и других нештатных ситуаций. Лазерная маркировка, выполняемая станком, характеризуется стойкостью и четкостью.
| Модель | EW-3010+L | ||
| Диапазон зачистки (мм²) | 0,5 – 6 | ||
| Длина зачистки (мм) | 0,5 – 30 | ||
| Диаметр провода (мм) | 1,5 – 4,5 | ||
| Длина резки (мм) | 0,5 – 99 999,99 | ||
| Применимый провод | PVE, PE, тефлон, силикон и т. д. | ||
| Точность длины (мм) | 0,2 % х L+1 | ||
| Производительность (шт/ч) | 4500 | ||
| Мощность (Вт) | 250 | ||
| Напряжение (В) | 220 | ||
| Точность глубины надреза (мм) | 0,01 | ||
| Привод | 4-роликовый моторный привод | ||
| Материал провода | Кабельная проволока, ПВХ, тефлоновая проволока, стеклянная проволока и т. д. | ||
| Маркировочная мощность (Вт) | 5 | ||
| Длина волны лазера (нм) | 355 | ||
| Регулируемая частота модуляции (кГц) | 30 – 200 | ||
| Глубина резкости (мм) | ± 10 | ||
| Высота кронштейна (мм) | 500 | ||
| Характеристики полевой линзы | 254 | ||
| Мощность лазерного аппарата (Вт) | 1200 | ||
| Отклоняющий гальванометр | Система двумерного сканирования | ||
| Тип охлаждение | Водяное | ||
| Фокусирующая линза (мм) | 320 | ||
| Габаритные размеры (мм) | Узел резки и зачистки | Длина | 430 |
| Ширина | 440 | ||
| Высота | 320 | ||
| Вес (кг) | Узел резки и зачистки | 45 | |
| Узел лазерной маркировки | 80 | ||
