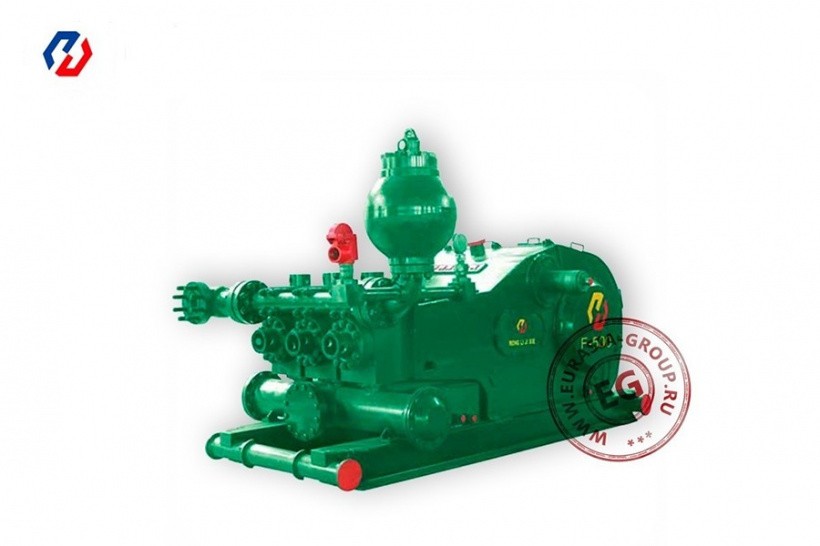

Трёхпоршневой буровой насос RL-F800 – это стационарная габаритная электрогидравлическая объёмная односторонняя машина горизонтального типа непрерывного действия высокого давления, применение которой вызвано необходимостью обеспечивать циркуляцию буровых растворов при бурении или ремонте скважин в ходе строительства капитальных объектов или при геологических разработках месторождений полезных ископаемых. Перекачка необходима для предотвращения обрушения стенок скважин.
3-поршневой буровой насос RL-F800 спроектирован таким образом, чтобы обслуживающий персонал имел несложный доступ к любым внутренним частям. Прототипами агрегатов серии RL-F послужили американские насосные установки Emsco. Серия RL-F полностью соответствуют международным стандартам API, поэтому все расходные части взаимозаменяемые. Приводная часть изделия характеризуется наличием непрерывной шевронной зубчатой передачи, коленчатого вала из легированной стали, сменных направляющих ползуна, станины из высокопрочных сварных стальных листов, удлиняющего стержня в двух отсеках с надёжным уплотнением, комбинированной смазочной системой с принудительной смазкой и смазкой разбрызгиванием. Изделие может взаимодействовать с различными дизельными двигателями необходимой мощности (опция), которые передают энергию вращения через ременную передачу на шкив. Нагнетательная часть характеризуется наличием взаимозаменяемых цилиндров из кованной легированной стали, взаимозаменяемых впускного и выпускного клапанов АНИ 6 #, биметаллических вкладышей с высокой стойкостью к истиранию и коррозии, а также надёжно уплотнённым поршнем.
3-цилиндровый буровой насос RL-F800 оснащается питающей системой, задача которой предотвратить образование воздушной пробки на входе изделия при низком давлении.
| Модель | F-500 | F-800 | F-1000 | F-1300 | F-1600 | |
| Тип | Трехцклиндровые насосы однопоршневого действия | |||||
| Макс, длина ствола х ход | мм | 170 x 191 | 170 x 229 | 170 x 254 | 120 x 304.2 | |
| дюйм | 6 -3/4 x 7 -1/3 | 6 -3/4 x 9 | 6 -3/4 x 10 | 7 x 12 | ||
| Ход/минута | spm | 165 | 150 | 140 | 120 | |
| Номинальная мощность | кВт | 373 | 597 | 746 | 970 | 1,194 |
| л.с. | 500 | 200 | 1,000 | 1,300 | 1,600 | |
| Тип передачи | Шевронная зубчатая передача | |||||
| Передаточное отношение | 4.226:1 | 4.125:1 | 4.207:1 | 4.206:1 | ||
| Всасывающий коллектор | мм | 203.2 | 254 | 304.2 | ||
| in | 2 флкц | 10 флкц | 12 флкц | |||
| Выпускное отверстие | мм | 102 | 127 | |||
| дюйм | 4 внутр.резьба | 5 флнц 5000API | ||||
| Наружный диаметр ведущей оси зубчатой передачи | мм | 139.7 | 177.2 | 196.25 | 215.9 | |
| дюйм | 5 -1/2 | 7 | 7 -3/4 | 8 -1/2 | ||
| Ключ | мм | 31.75x31.75 | 44.45x44.45 | 50.2x50.2 | ||
| дюйм | 1 -1/4 x 1 -1/4 | 1 -3/4 x 1 -3/4 | 2 x 2 | |||
| Надклапанные полости | Клапан над клапаном | |||||
| API 5# | API 6# | API 6# | API 7# | |||
| Вес | кг | 9,770 | 14,500 | 12,790 | 24,572 | 24,791 |
| фунт | 21,540 | 31,970 | 41,420 | 54,170 | 54,650 | |
| Ход/мин |
Номинальная Л.С. |
Размер втулки цилиндра (дюйм) и номинальное давление МПа (psi) | ||||||
| 6 -3/4 | 6 -1/2 | 6 -1/4 | 6 | 5 -1/2 | 5 | |||
| 13.6(1967) | 14.6(2122) | 15.8(2295) | 17.2(2490) | 20.4(2963) | 24.7(3586) | |||
| кВт | Л.С. | Объем, л/мин | ||||||
| 160 | 637 | 853 | 2,533(669) | 2,343(621) | 2,172(574) | 2,110(529) | 1,632(444) | 1,390(367) |
| 150* | 597 | 300 | 2,375(627) | 2,202(532) | 2,036(533) | 1,376(496) | 1,577(416) | 1,303(344) |
| 140 | 557 | 747 | 2,217(535) | 2,055(543) | 1,900(502) | 1,751(463) | 1,472(333) | 1,216(321) |
| 130 | 517 | 693 | 2,053(543) | 1,903(504) | 1,764(466) | 1,626(430) | 1,367(360) | 1,129(293) |
| 120 | 473 | 640 | 1,900(502) | 1,762(466) | 1,629(430) | 1,501(397) | 1,262(333) | 1,042(275) |
| 110 | 433 | 537 | 1,742(460) | 1,615(427) | 1,493(394) | 1,376(364) | 1,156(305) | 955(252) |
| 1 | 15.3(4.13) | 14.7(3.33) | 13.6(3.59) | 12.5(3.30) | 10.5(2.73) | 3.7(2.29) | ||
