Аббревиатура:
- Э – электрод;
- Г – графитированный;
- С – специальный;
- П – пропитанный;
- UHP – для дуговых печей сверхвысокой мощности и мощных ковшевых печей.

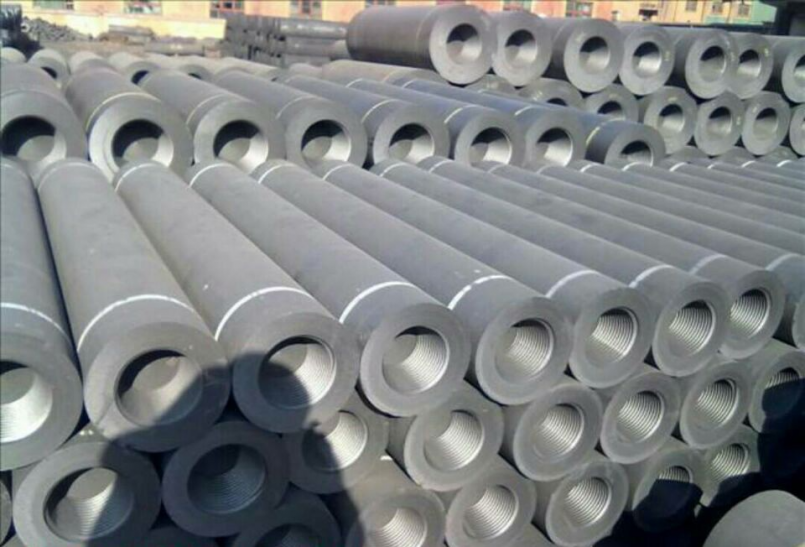

Графитированные сводовые электроды ЭГСП/UHP устанавливаются в отверстия печи через верхнюю плоскость. В процессе выплавки стали они постепенно расходуются и проседают вниз, поэтому в целях экономии электроды постепенно соединяются рабочими в единую сводовую колонну. Для этих целей задействуются специальные переходники-ниппели с резьбой на своих обоих конусах. На торцах цилиндра имеются полые гнёзда, куда и «входит» ниппель. При стыковке ниппель вкручивается с одного торца электрода, а с противоположной стороны вкручивается специальное кольцо с хомутом для крюка подъёмного крана. После состыковки торцевых срезов верхнего и нижнего электродов, они плотно скручиваются между собой. Именно поэтому электроды изготавливаются в виде цилиндрической фигуры. Для этого персоналом применяются гидравлические или механические ключи-захваты. При поставке ниппель может придаваться к каждому отдельному электроду, а может быть поставлена отдельная партия в необходимом клиенту количестве.
Свойства и возможности графита позволяют задействовать электроды графитированные для электродуговых печей ЭГСП/UHP при выплавке сталей, специальных сплавов и ферросплавов с использованием рудотермических, сталеплавильных, рафинировочных и иных электропечах
Основные характеристики электродов графитированных марки ЭГСП/UHP
| Характеристика | СИ | RP | HD | HP | UHP | |||||
| Ф400 | Ф450 | Ф400 | Ф450 | Ф400 | Ф450 | Ф400 | Ф450 | |||
| Удельное электросопротивление | Электрод | мкОм•м | 7.0'8.5 | 7 5-88 | 6.0-6 8 | 6.2-7.0 | 5.5-6 5 | 5.8-6 5 | 45-6 0 | 4.5-6 0 |
| Ниппель | 4.2-5.2 | 3.8-5.0 | 3.5-4.5 | 3.2-4.0 | ||||||
| Предел механической прочности на изгиб | Электрод | МПа | 85-9.5 | 8.0-8.5 | 10.5-13 | 10.5-13 | 11.5-14 | 11-14 | 12-15 | 12-15 |
| Ниппель | 17-22 | 18-23 | 20-25 | 21-28 | ||||||
| Модуль упругости (Юнга) | Электрод | ГПа | 8.0-9.3 | 10-12 | 9-12 | 9-14 | ||||
| Ниппель | 10-14 | 10-16 | 10-16 | 10-18 | ||||||
| Содержание зольных примесей | Электрод | % | 0.4 | 0.3 | 02 | 0.2 | ||||
| Ниппель | ||||||||||
| Объемная плотность | Электрод | г/см3 | 1.54-1.61 | 1.64-1.71 | 1.65-1.72 | 1.66-1.73 | ||||
| Ниппель | 1.72-1.77 | 1.74-1.78 | 1.75-1.80 | 1.77-1.82 | ||||||
| Термический коэффициент линейного расширения (100-600°С) | Электрод | 10-6•1/°С | 2.1-2.4 | 2.0- 2.3 | 1.6-1 8 | 1.0-1.4 | ||||
| Ниппель | 2.0-2.3 | 1.8- 2.0 | 1.4-1.6 | 0.9-1.3 | ||||||
Размеры графитированных электродов и их пропускная способность
| Диаметр | Текущая пропускная способность | |||||||
| RP | HD | HP | UHP | |||||
| мм | A | A/см2 | A | A/см2 | A | A/см2 | A | A/см2 |
| 200 | 5000-6900 | 15-21 | 4800-9000 | 15-28 | 5500-9000 | 18-25 | ||
| 250 | 7000-10000 | 14-20 | 8000-12000 | 16-24 | 8000-13000 | 18-25 | ||
| 300 | 10000-13000 | 14-18 | 11000-16000 | 15-22 | 13000-17400 | 17-24 | 15000-22000 | 20-30 |
| 350 | 13500-18000 | 14-18 | 15000-22000 | 15-22 | 17400-24000 | 17-24 | 20000-30000 | 20-30 |
| 400 | 18000-23500 | 14-18 | 20000-28000 | 15-22 | 21000-31000 | 16-24 | 25000-40000 | 19-30 |
| 450 | 22000-27000 | 13-17 | 24000-34000 | 15-21 | 25000-40000 | 15-24 | 32000-45000 | 19-27 |
| 500 | 25000-32000 | 13-16 | 28000-42000 | 13-20 | 30000-48000 | 15-24 | 38000-55000 | 18-27 |
| 550 | 31000-41000 | 13-16 | 33000-51000 | 13-20 | 37000-58000 | 15-23 | 45000-65000 | 18-27 |
| 600 | 37000-45000 | 13-16 | 38000-58000 | 13-20 | 42000-65000 | 15-23 | 52000-75000 | 18-26 |
Размеры графитированных ниппелей и ниппельных гнезд
| Диаметр | Обозначение соединения | Ниппель(мм) | Ниппельное гнездо | ||||
| мм | дюйм | D(-0.5-0) | L(-1-0) | d2(-5-0) | d1(0-0.5) | H(0-7) | |
| 200 | 8 | 122T4N | 122.24 | 177.80 | 80.00 | 115.92 | 94.90 |
| 250 | 10 | 152T4N | 152.40 | 190.50 | 108.00 | 146.08 | 101.30 |
| 300 | 12 | 177T4N | 177.80 | 215.90 | 129.20 | 1 71.48 | 114.00 |
| 350 | 14 | 203T4N | 203.20 | 254.00 | 148 20 | 196.88 | 133.00 |
| 400 | 16 | 222T4N | 222.25 | 304 80 | 158.80 | 215.93 | 158.40 |
| 400 | 16 | 222T4L | 222.25 | 355.60 | 150.00 | 21593 | 183.80 |
| 450 | 18 | 241T4N | 241.30 | 304 80 | 177.90 | 234.98 | 158.40 |
| 450 | 18 | 241 T4L | 241.30 | 355.60 | 169.42 | 234.98 | 183.80 |
| 500 | 20 | 269T4N | 269.88 | 355.60 | 198.00 | 263.56 | 18380 |
| 500 | 20 | 269T4L | 269.88 | 457.20 | 181.08 | 263.56 | 234.60 |
| 550 | 22 | 298T4N | 298.45 | 355.60 | 226.58 | 292.13 | 183.80 |
| 550 | 22 | 298T4L | 298.45 | 457.20 | 209.65 | 292.13 | 234.60 |
| 600 | 24 | 317T4N | 317.50 | 355 60 | 245.63 | 311.18 | 183.80 |
| 600 | 24 | 317T4L | 317.50 | 457.20 | 228.70 | 311.18 | 234.60 |
| 250 | 10 | 1S5T3M | 155.57 | 220.00 | 103.80 | 147.14 | 116.00 |
| 300 | 12 | 177T3N | 177.16 | 270.90 | 116.90 | 168.73 | 141.50 |
| 350 | 14 | 215T3N | 215.90 | 304.80 | 150.00 | 207.47 | 158.40 |
| 400 | 16 | 241T3N | 241.30 | 338 70 | 169.80 | 232.87 | 175.30 |
| 450 | 18 | 273T3N | 273.05 | 355 60 | 198.70 | 264.62 | 18380 |
| 500 | 20 | 298T3N | 298.45 | 372.60 | 221.30 | 290.02 | 19220 |
