Электроды графитированные ЭГП/HP представляют собой углеродное расходное стержневое средство, произведённое на основе продуктов переработки нефти и кокса с включением технологий термического обжига и графитации, необходимое для выполнения токопроводящей функции в дуговых печах постоянного тока.
Аббревиатура:
- Э – электрод;
- Г – графитированный;
- П – пропитанный;
- HP – для дуговых печей постоянного тока средней мощности.

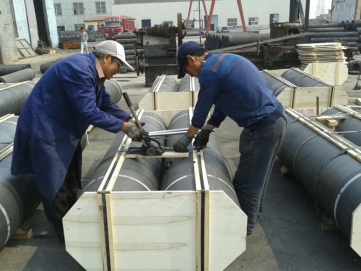

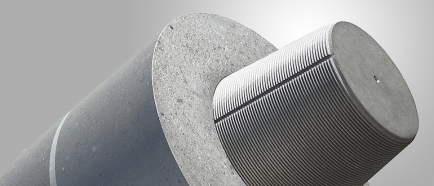

Графитированные сводовые электроды ЭГП/HP производятся в форме цилиндров, что сделано не случайно, так как это удобно при вкручивании гидравлическим захватом (или же обычным механическим ключом). Торцевые срезы электрода ровные, а в срединной части имеют углубления, так называемые, гнёзда. Их полости оснащаются резьбой, что необходимо для установки соединительных ниппелей, когда формируется сводовая колонна или просто скрепляются два электрода. Кроме того, в эту резьбу, с обратной от ниппеля стороны, вкручивается специальное крепление с хомутом, за который электрод цепляется краном при подъёме и перемещении. Ниппели, как правило, идут в комплекте к каждому отдельному электроду, но могут быть поставлены клиентам и отдельной партией по договорённости. Изделие имеет технический паспорт.
Электроды графитированные для электродуговых печей ЭГП/HP, благодаря термостойкости и другим свойствам графита, задействуется при выплавке сталей, специальных сплавов и ферросплавов с использованием рудотермических, сталеплавильных, рафинировочных и иных электропечах.
Дополнительная информация
Основные характеристики электродов графитированных марки ЭГП/HP
Характеристика |
СИ |
RP |
HD |
HP |
UHP |
|||||
< Ф400 |
< Ф450 |
< Ф400 |
< Ф450 |
< Ф400 |
< Ф450 |
< Ф400 |
< Ф450 |
|||
Удельное электросопротивление |
Электрод |
мкОм•м |
7.0'8.5 |
7 5-88 |
6.0-6 8 |
6.2-7.0 |
5.5-6 5 |
5.8-6 5 |
45-6 0 |
4.5-6 0 |
Ниппель |
4.2-5.2 |
3.8-5.0 |
3.5-4.5 |
3.2-4.0 |
||||||
Предел механической прочности на изгиб |
Электрод |
МПа |
85-9.5 |
8.0-8.5 |
10.5-13 |
10.5-13 |
11.5-14 |
11-14 |
12-15 |
12-15 |
Ниппель |
17-22 |
18-23 |
20-25 |
21-28 |
||||||
Модуль упругости (Юнга) |
Электрод |
ГПа |
8.0-9.3 |
10-12 |
9-12 |
9-14 |
||||
Ниппель |
10-14 |
10-16 |
10-16 |
10-18 |
||||||
Содержание зольных примесей |
Электрод |
% |
0.4 |
0.3 |
02 |
0.2 |
||||
Ниппель |
||||||||||
Объемная плотность |
Электрод |
г/см3 |
1.54-1.61 |
1.64-1.71 |
1.65-1.72 |
1.66-1.73 |
||||
Ниппель |
1.72-1.77 |
1.74-1.78 |
1.75-1.80 |
1.77-1.82 |
||||||
Термический коэффициент линейного расширения (100-600°С) |
Электрод |
10-6 •1/°С |
2.1-2.4 |
2.0- 2.3 |
1.6-1 8 |
1.0-1.4 |
||||
Ниппель |
2.0-2.3 |
1.8- 2.0 |
1.4-1.6 |
0.9-1.3 |
Размеры графитированных электродов и их пропускная способность
Диаметр |
Текущая пропускная способность |
|||||||
RP |
HD |
HP |
UHP |
|||||
мм |
A |
A/см2 |
A |
A/см2 |
A |
A/см2 |
A |
A/см2 |
200 |
5000-6900 |
15-21 |
4800-9000 |
15-28 |
5500-9000 |
18-25 |
|
|
250 |
7000-10000 |
14-20 |
8000-12000 |
16-24 |
8000-13000 |
18-25 |
|
|
300 |
10000-13000 |
14-18 |
11000-16000 |
15-22 |
13000-17400 |
17-24 |
15000-22000 |
20-30 |
350 |
13500-18000 |
14-18 |
15000-22000 |
15-22 |
17400-24000 |
17-24 |
20000-30000 |
20-30 |
400 |
18000-23500 |
14-18 |
20000-28000 |
15-22 |
21000-31000 |
16-24 |
25000-40000 |
19-30 |
450 |
22000-27000 |
13-17 |
24000-34000 |
15-21 |
25000-40000 |
15-24 |
32000-45000 |
19-27 |
500 |
25000-32000 |
13-16 |
28000-42000 |
13-20 |
30000-48000 |
15-24 |
38000-55000 |
18-27 |
550 |
31000-41000 |
13-16 |
33000-51000 |
13-20 |
37000-58000 |
15-23 |
45000-65000 |
18-27 |
600 |
37000-45000 |
13-16 |
38000-58000 |
13-20 |
42000-65000 |
15-23 |
52000-75000 |
18-26 |
Размеры графитированных ниппелей и ниппельных гнезд
Диаметр | Обозначение соединения | Ниппель (мм) | Ниппельное гнездо | ||||
мм | дюйм | D (-0.5-0) | L (-1-0) | d2 (-5-0) | d1 (0-0.5) | H (0-7) | |
200 | 8 | 122T4N | 122.24 | 177.80 | 80.00 | 115.92 | 94.90 |
250 | 10 | 152T4N | 152.40 | 190.50 | 108.00 | 146.08 | 101.30 |
300 | 12 | 177T4N | 177.80 | 215.90 | 129.20 | 1 71.48 | 114.00 |
350 | 14 | 203T4N | 203.20 | 254.00 | 148 20 | 196.88 | 133.00 |
400 | 16 | 222T4N | 222.25 | 304 80 | 158.80 | 215.93 | 158.40 |
400 | 16 | 222T4L | 222.25 | 355.60 | 150.00 | 21593 | 183.80 |
450 | 18 | 241T4N | 241.30 | 304 80 | 177.90 | 234.98 | 158.40 |
450 | 18 | 241 T4L | 241.30 | 355.60 | 169.42 | 234.98 | 183.80 |
500 | 20 | 269T4N | 269.88 | 355.60 | 198.00 | 263.56 | 18380 |
500 | 20 | 269T4L | 269.88 | 457.20 | 181.08 | 263.56 | 234.60 |
550 | 22 | 298T4N | 298.45 | 355.60 | 226.58 | 292.13 | 183 80 |
550 | 22 | 298T4L | 298.45 | 457.20 | 209.65 | 292.13 | 234.60 |
600 | 24 | 317T4N | 317.50 | 355 60 | 245.63 | 311.18 | 183.80 |
600 | 24 | 317T4L | 317.50 | 457.20 | 228.70 | 311.18 | 234.60 |
250 | 10 | 1S5T3M | 155.57 | 220.00 | 103.80 | 147.14 | 116.00 |
300 | 12 | 177T3N | 177.16 | 270.90 | 116.90 | 168.73 | 141.50 |
350 | 14 | 215T3N | 215.90 | 304.80 | 150.00 | 207.47 | 158.40 |
400 | 16 | 241T3N | 241.30 | 338 70 | 169.80 | 232.87 | 175.30 |
450 | 18 | 273T3N | 273.05 | 355 60 | 198.70 | 264.62 | 18380 |
500 | 20 | 298T3N | 298.45 | 372.60 | 221.30 | 290.02 | 19220 |
