Виды плетённых сеток и оборудование для их производства

Металлическая плетёная сетка – популярный строительный материал. Её многообразие разделяет технология плетения, размеры и формы ячеи, которая может быть: квадратной, прямоугольной, шестигранной, ромбической и трапециевидной. Применяется сетка при возведении заборов и хозяйственных строений; для армирования стен, полов и фундаментов; в изготовлении ландшафтных ограждений – габионов. Производство плетёной металлической сетки осуществляется механическим способом на промышленных станках.

Далее рассмотрим 4 вида плетёных сеток:

1. Рабица.
2. Кручёная.
3. Шарнирная.
4. Канилированная.

Это наиболее популярные виды для строительства.

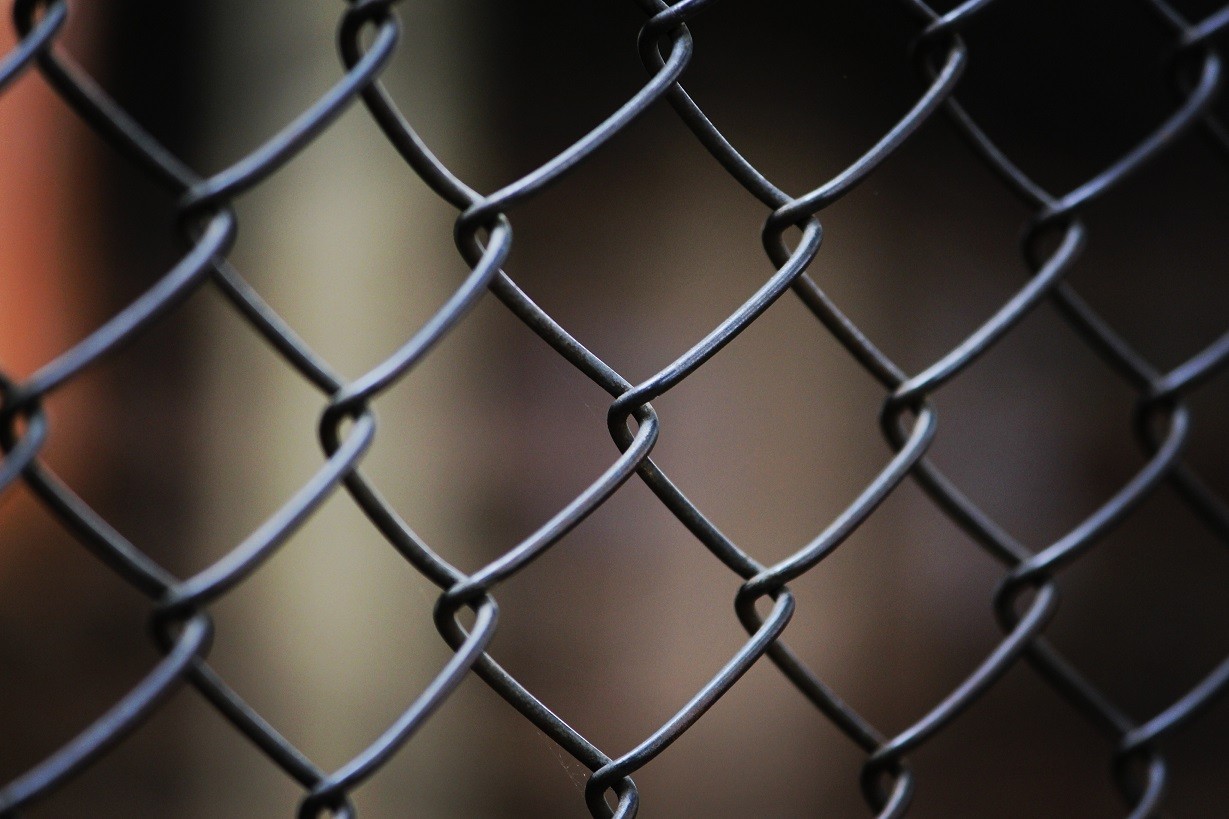

1. Рабица

Самый распространённый тип плетённой сетки. Встретить рабицу можно в любом уголке планеты. Из неё делают заборы, хозяйственные постройки, антивандальные ограждения и другие заградительные сооружения (например, вольеры для домашних птиц и животных).

Рабицу отличает ряд принципиальных преимуществ:

1. Простая технология плетения.
2. Дешевизна производства.
3. Высокий спрос.

Изготавливается плетёная сетка из стальной или оцинкованной проволоки, а также из ПВХ-материала. Стандартный размер готового полотна 1,5х10м (ширина/длина). Эти параметры могут уменьшаться и увеличиваться. Размер ячейки: от 12х12 до 75х75мм.

Рабица очень прочная и при этом эластичная. Легко встраивается в различные строения. Прекрасно поддаётся ремонту в случае повреждения. Не затеняет участок, что особенно важно при ведении садово-огородной деятельности.

2. Кручёная (габионная)

Кручёной сеткой называется полотно двойного кручения, полученное в результате вертикального скручивания (свивания). Изготавливается из стальной проволоки, поверхность которой обработана защитным оцинкованным покрытием или комбинации цинка с другими покрытиями. Изобрёл кручёную сетку француз Жозеф Монье в 19 веке. Поэтому в каталогах она носит название «сетка Монье».

Продукт легко узнаваем по ячейкам, которые сформированы ровными 6-угольниками, напоминающими пчелиные соты. Диаметр проволоки 0,4 – 3 мм. Количество скручиваний 3 и более раз.

Преимущества:

1. Высокая прочность.
2. Гибкость и пластичность.
3. Устойчивость к растяжению по диагонали, проседанию и спутыванию.

Габионная сетка применяется: при различных видах армирования; для фиксации теплоизоляционных или рассыпчатых материалов; в изготовлении ландшафтных заграждений из камня – габионов.

3. Шарнирная сетка

Сетка с шарнирным узлом (шарнирная) – это плетёная сетка с крупной прямоугольной ячеей, размер которой варьируется: по высоте – 50, 100, 150, 200 мм; по ширине: 150, 200, 300 мм. Причём шаг высоты ячейки меняется: чем выше от земли, тем больше становятся прямоугольники, превращаюсь в квадраты. Такая конструкционная особенность предусматривает невозможность проникновения через сетку мелких животных. Поэтому её часто называют «лесной».

Преимущества:

1. Высокая прочность.
2. Переменный шаг ячеек.
3. Монтажная длина рулона до 100 м.

Применяется в различных отраслях сельского хозяйства для ограждения виноградников, пастбищ, садов и питомников; в лесничестве для охотничьих хозяйств, вольеров, технических территорий и санитарных зон; в качестве заграждений вдоль железных дорог и автомобильных трасс. Изобретена шарнирная сетка в Новой Зеландии для ферм. Изготавливается из оцинкованной проволоки методом плетения особым узлом, который крепит продольную и поперечную проволоку.

4. Канилированная (рифлёная)

Прочный вид плетённой сетки, получивший широкое распространение в последние годы. Изготавливается в 2 этапа: 1) проволока проходит зиговку через ролики зиговочного станка, приобретая волнистую форму; 2) волнообразный профиль переплетается полотняным способом. Получается сеточная карта. Благодаря изогнутой структуре профиля, соединение остаётся надёжным, по принципу замка. Для изготовления рифлёных сеток используют чёрную и оцинкованную проволоку. Форма ячейки может быть квадратной или прямоугольной, размером 25 – 100 мм. Толщина прутьев до 3 мм. Максимальный размер карты 6 х 2 м.

Преимущества:

1. Прочность.
2. Долговечность.
3. Безопасность при контакте (нет острых краёв).

Области применения канилированной плетёной сетки многогранны: изготовление грохотов; армирование стен и полов; возведение заборов; строительство вольеров для собак и крупных животных.

Оборудование для производства плетёных сеток

Станкостроители предлагает развёрнутый ассортимент оборудования для производства плетёной сетки. Одни станки крупные, для выпуска продукции в промышленных объёмах, другие небольшие – для среднесерийного и мелкосерийного производства.

Линия для производства сетки рабицы DP

Линия для производства плетёной сетки рабицы серии DP представляет собой программируемое оборудование металлообработки непрерывного цикла. В качестве сырья используется оцинкованная и поливинилхлоридная проволока. Процесс полностью автоматизирован: подача проволоки, скручивание и изгиб, фиксация по сторонам и наматывание рулонов. Размер ячеи можно регулировать.

Станина станка изготовлена из высококачественной стали и швеллера. Высота рамы регулируется. Управление осуществляется оператором с помощью сенсорного экрана. Электроника Mitsubishi/Schneider, что обеспечивает долговечность и низкий процент отказов.

Станок для производства сетки Манье CE-2600

Станок для производства кручёной (габионной) сетки методом непрерывного плетения с шестигранными ячейками. В качестве сырья используется проволока из низкоуглеродистой или из нержавеющей стали. Изготовление выполняется в автоматизированном режиме. Механизмы станка осуществляют подачу проволоки из шпуль, выполняют плетение и сматывание в рулоны. Размер ячеи можно регулировать.

Станок оснащается японским программируемым логическим контроллером Mitsubishi, которым управляет оператор через цветной сенсорный экран.

Станок для производства сетки с шарнирным узлом CY

Станок для производства плетёной сетки с шарнирным узлом серии CY – это автоматическое электропневматическое оборудование непрерывного цикла. Проволока параллельными рядами поступает из разматывающихся бобин в операционную зону пошагово, где выравнивается роликовыми линейками.

Для поперечной резки используется пневматическое устройство. Отдельные отрезанные фрагменты поворачиваются, и с двух сторон закручиваются вокруг плотно удерживаемых продольных линий, создавая некие перемычки. После этого система натяжения протягивает готовую проволоку для того, чтобы она была свёрнута в рулон.

Станок серии CY управляется комплексом электронного оборудования, в числе которого: инвертор Delta (Тайвань), переключатель и реле Schneider (Франция), редуктор Guomao.

Станок для производства канилированной сетки АPM-CM-H101

Комплекс оборудования из двух машин: 1) станок для рифления проволоки; 2) станок для плетения сетки. Представляет собой производственную линию непрерывного цикла. Технология заключается в зиговке металлических прутков и дальнейшем их переплетении. Процесс автоматизирован. С помощью несложной замены оснастки можно получать различные схемы плетения и обжима.

Станок для рифления проволоки

Машина для плетения сетки

Станок для производства канилированной сетки АPM-CM-H101 комплектуется в базе программируемым логическим контроллером. Управляется через кнопочный пульт. (Операционный экран с цветным сенсорным экраном – опция).

Резюме

Плетёная сетка – популярный строительный материал. Для его производства существует развёрнутый ассортимент оборудования. Благодаря этому производители могут организовать цех выпуска любой сетки: рабицы, кручёной, шарнирной или канилированной. Или всех вместе.
