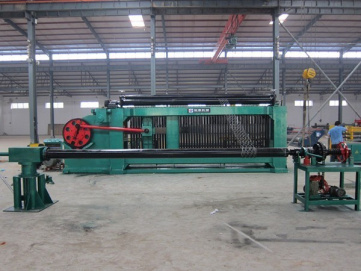

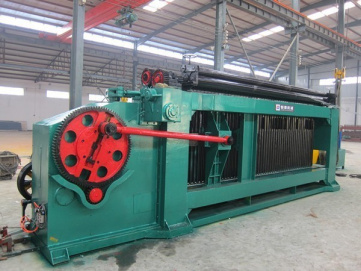

Станок для вязки габионной сетки YNW

Широкоформатная габионная сетка двойного кручения с шестиугольными ячейками, изготовленная из оцинкованной проволоки, и представляет собой расходное изделие, которое широко используется в строительных целях и, в частности, для укрепления многокилометровых берегов или железнодорожных насыпей. Именно поэтому станок для вязки габионной сетки YNW является востребованным и рентабельным. Его можно классифицировать, как крупногабаритное стационарное автоматизированное электрогидравлическое оборудование непрерывного действия вертикального типа. Ключевым отличием сетки Манье является наличие двойного кручения, то есть проволока скручена попарно и в разных направлениях, поэтому, при приложении на нее нагрузки, скрутки затягиваются еще сильнее, вплоть до физического разрыва, но раскручиваются.

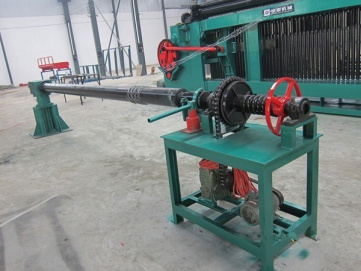

Оборудование для производства сетки Манье YNW имеет жёсткий каркас на плоском фундаментальном основании. Машина питается от трёхфазной энергетической сети 380В 50Гц. Проволока поступает в операционную зону из габаритных бухт с помощью вспомогательных разматывателей. Линии проволоки вводятся в каналы вертикально установленных накопителей, которые представляют собой полувалы с полушестернями. Каждая полушестерня устанавливается в пазы верхнего и нижнего ползунов, входит в зубчатое зацепление с рейкой. То есть, сетку формируют полушестеренки, которые при вращении образуют целую шестерню, вращаемую двумя длинными рейками по 2 оборота в одну сторону, потом смена партнеров и 2 оборота в другую сторону. Из зацепления ничего не выходит. При смене партнера шестерни тянут за собой и рейку, которая заставляет их вращаться. Следом проворачивается зубчатое колесо, благодаря которому полушестерни вращаются вокруг своей оси по 2 раза. Каждая модель станка проектируется под конкретный типоразмер ячейки, который является ключевым параметром, так как перенастройка станка невозможна. Сворачивается выданная сетка на обособленный приводной приёмный станок с валом на опорных стойках (опция). Для обеспечения должного усилия двигатель вала с редуктором задействует цепную передачу. Комплект ЗИП и перечень эксплуатационной документации прилагаются.

Машина для вязки габионной сетки YNW оснащается системой управления на платформе цифровых технологий.
