Платформы для высотных работ – виды, особенности, преимущества и недостатки

Строительство и ремонт зданий нередко сопровождаются высотными работами. Их выполняют специалисты различных профессий, таких как: каменщики, отделочники, электромонтёры и другие. Чтобы обеспечить людям доступ к верхним рабочим зонам довольно часто устанавливают строительные леса. Но они не всегда являются практичными, особенно если речь идёт о локальной работе. Куда эффективнее и безопаснее использовать платформу для высотных работ. Она быстро поднимет специалистов, а вместе с ними инструмент и материалы. Далее расскажем о видах и разнообразных областях применения этих машин, а также сделаем краткий обзор оборудования из КНР.

Что такое платформа для высотных работ

Платформа для высотных работ – это мобильная передвижная или самоходная машина циклического действия с подъёмным механизмом. Подходят для любого применения, где обычно требуется лестница, вышка или строительные леса. Но платформа – не кран, – с которым она имеет отдалённые родственные связи.

Она разработана специально для:

• подъёма груза на этажи строящегося или ремонтируемого здания, сооружения;
• подъёма строителей для отделки фасадов зданий и сооружений, а также их ремонта и обслуживания;
• подъёма лесоводов или специалистов лесного хозяйства в кроны деревьев для наблюдения, ухода или стрижки ветвей, а также садоводов для сбора плодов и т.п.

Принцип работы устройства изложен в рамках безопасного использования и обслуживания. Для надлежащей эксплуатации машины за ней закрепляются ответственные лица, к которым часто относятся: работодатели, руководители, работники, проектировщики и производители, наниматели, поставщики и другие лица, связанные с работой МПП (мобильной подъёмной платформой).

Области применения подъёмной платформы

Мобильная высотная платформа – это универсальная машина. Её области применения далеко не ограничиваются строительством. Необходимость добраться до высокой точки возникает во многих сферах промышленности.

Поэтому вы можете встретить МПП в таких отраслях, как

• лесоводство;
• судостроение;
• самолётостроение;
• электроснабжение;
• строительство и ремонт;
• лесная промышленность;
• железнодорожные пути;
• портовые операции;
• телекоммуникации;
• вывески и реклама;
• складирование.

Выбирает высотную платформу для своего предприятия ответственное лицо. При этом учитывает тип работ и условия рабочей среды (окружающую температуру, уровень ветрености, грунтовые и каменистые местности и т.п.). Организация труда планируется правильным образом, а вероятные риски опасности сводятся к нулю или полностью устраняются. Всё-таки на высоте, которая иногда достигает 30-70 метров, люди рискуют жизнью. А в процессе работы может произойти всякое: защемление платформы в узких стальных конструкциях; опрокидывание при наезде колесом на препятствие; столкновение с опорами или касание воздушных линий электропередач.

Виды и классификация

Многообразие высотных подъёмников обусловлено их назначением. Но все они спроектированы с использованием надёжных и общепринятых инженерных методов, и передовых практик. Каждая машина проходит испытания на устойчивость шасси и платформы.

На рынке представлен развёрнутый ассортимент подъёмников таких видов, как:

• Мачтовый.
• Стреловой.
• Ножничный.

В этой статье мы говорим о ножничных платформах, а об остальных напишем статью в другой раз. Семейство ножничных подъёмников состоит из многообразия машин с разной высотой подъёма, различной грузоподъёмностью, несколькими способами установки и прочее. Поэтому их делят на классы. Как следствие, в каталогах производителей вы гарантировано увидите следующую классификацию МПП:

По назначению:

• грузовые;
• грузопассажирские;
• монтажные (технологические).

По типу двигателя:

• дизельные;
• бензиновые;
• электрические.

По типу шасси:

• колёсные;
• гусеничные.

По типу колёсного привода:

• без привода;
• одноприводные (2х4);
• полноприводные (4х4).

По условию эксплуатации:

• для цеха;
• для улицы;
• для бездорожья.

По типу подъёмного механизма:

• механические;
• электрические;
• гидравлические;
• пневматические;
• комбинированные.

По конструкции:

• стационарные;
• передвижные (прицепные);
• мобильные (самоходные подъёмники).

По типу установки:

• стационарные;
• свободностоящие;
• опирающиеся на аутригеры.

Такое разнообразие характеристик заставит задуматься при выборе даже профессионала. Но вместе с тем ассортимент позволит приобрести тот вид техники, что наиболее эффективно справится с вашими производственными задачами. Сегодня высотные платформы предназначены для различной эксплуатации. Одни работают в помещении, например, используются для обслуживания зданий или складирования; другие ножничные подъёмники трудятся на пересечённой местности и могут выдерживать сложные погодные и ландшафтные условия.

В отличие от мачтовых и стреловых видов, ножничный подъёмник способен выдерживать больший вес и предлагает эксплуатантам более функциональную рабочую платформу.

Конструкция и принцип действия

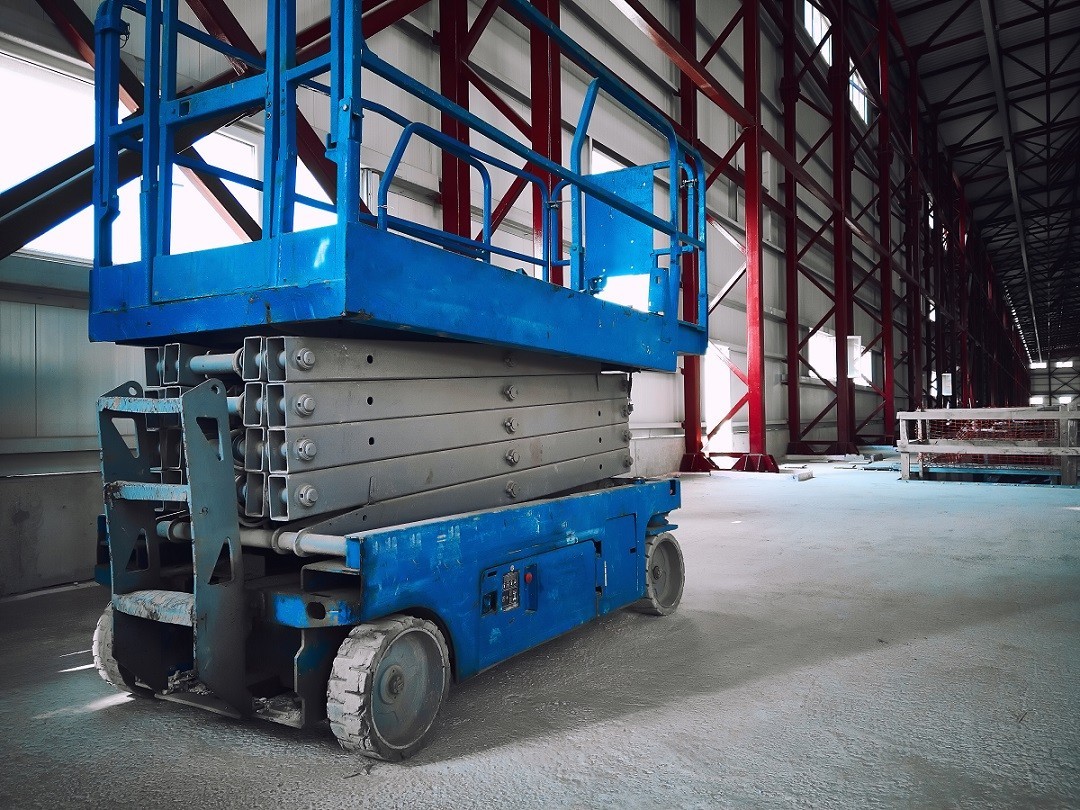

Высотный ножничный подъёмник в основном изготавливается из стали и включает в себя площадку с поручнями, поддерживаемые снизу балочными или стержневыми планками. То, как планки соединяются друг с другом, делает конструкцию похожей на несколько наборов соединённых лезвий в виде ножниц. Во время работы они совершают движения открытия-закрытия, подобные обычным ножницам, – модель «X». Такое инженерное устройство имеет техническое название пантограф (ножничный механизм).

Его приводит в действие:

• червячный вал;
• кремальера (реечная передача);
• гидравлические или пневматические цилиндры.

Эти узлы обеспечивают площадке подъём или спуск. Вид привода определяет допустимая высота и нагрузка. Для небольших машин производители ограничиваются простыми червячными или реечными механизмами, а для крупной техники выбирают гидравлические и пневматические решения.

Одни подъёмники работают, опираясь на четыре колеса или рамные стойки. Другие модели имеют выносные аутригеры, которые упираются в землю или площадку, что повышает устойчивость. Некоторые ножничные подъёмники работают на электричестве от аккумуляторов, в то время как другие получают энергию от двигателей на дизельном топливе.

Особенности эксплуатации

Среди главных особенностей эксплуатации высотных платформ выделяют специфику их силовых агрегатов и приводов. Наиболее распространёнными машинами выступают: электрические и дизельные; гидравлические и пневматические. У каждого из них свои преимущества. Например, машины с ДВС внутреннего сгорания могут работать автономно, где-нибудь на пересечённой местности в удалении от населённых пунктов.

Ножничные подъёмники повышенной проходимости предназначены исключительно для работы на открытом воздухе. Они обладают высокой грузоподъёмностью, сверхмощными шинами и дополнительными механизмами безопасности, такими как средства защиты от падения и страховочные устройства. Это делает их идеальными для рабочих площадок с неровными поверхностями и склонами, а также для проектов, выполняемых в ненастную погоду.

Электрические

Электрические ножничные подъёмники становятся всё более популярными среди высотных платформ. Здесь альтернативой энергии от сжигания топлива являются аккумуляторные батареи. Благодаря этому электрические ножничные подъёмники обладают бесшумным механическим приводом. А поскольку они не выделяют дыма и шума, то представляют собой более чистое решение для внутренних помещений, которые часто имеют недостаточную вентиляцию. Эти машины менее громоздки, чем их дизельные аналоги, что делает их оптимальными для небольших помещений.

Дизельные

Дизельные ножничные подъёмники являются одними из наиболее часто используемых на строительных площадках. Их фирменная крестовая система позволяет им легко достигать высоты 10 метров, а некоторые модели поднимают на высоту 60 метров. Поскольку дизельная машина работает на традиционном ДТ топливе, то является шумной и выделяет вредные вещества в окружающую среду. Поэтому их обычно эксплуатируют на открытых строительных площадках или в местах, где присутствует вентиляция и рассеивается шум. К тому же их здоровенная конструкция, которая занимает много места, ограничивает им манёвренность в закрытых строительных объектах.

Гидравлические

Гидравлические ножничные подъёмники приводятся в действие гидросистемой с ручным или механическим приводом. Изменение давления масла в цилиндре помогает управлять подъёмником и перемещать платформу вверх и вниз. Поскольку гидравлический ножничный подъёмник относительно прост в эксплуатации, пользователям не требуется проходить специальную подготовку, что делает его простым вариантом для подъёма грузов.

Поскольку масло становится более вязким при низких температурах, гидравлические ножничные подъёмники работают намного медленнее в холодную погоду. Хотя эта проблема постепенно решается в более новых моделях. Как правило подъёмники на гидравлике лучше всего подходят для проектов, где скорость и мощность не являются приоритетами.

Пневматические

Пневматические ножничные подъёмники используют давление воздуха в качестве подъёмной силы. По сравнению с традиционными гидравлическими они являются более экологичными (особенно с электромоторами), поскольку исключают риск утечки гидравлического масла в окружающую среду. А также не загрязняют воздух вредным СО2 и побочными продуктами сгорания. Это позволяет им становиться интересным вариантом для компаний, стремящихся минимизировать свой углеродный след.

Грузоподъёмность электрических моделей может достигать 450 кг, а дизельных — до 1100 кг.

Преимущества и недостатки платформы для высотных работ

Как и у любого рыночного продукта, у подъёмной платформы есть свои положительные и отрицательные стороны.

Плюсы:

• Простое управление.
• Широкий диапазон работ.
• Экономичное обслуживание.
• Высокая степень безопасности.
• Возможность работы внутри и снаружи зданий.
• Низкий уровень шума (для электрических моделей).
• Высокая скорость готовности к работе, чем у строительных лесов или вышки тура.

Минусы:

• Сложность конструкции.
• Грузоподъёмность определяет габариты машины.
• Сложности в настройке и постоянной поддержке синхронизации платформ.

Обзор оборудования

Предлагаем краткий обзор высотных подъёмных платформ с фото и основными техническими характеристиками.

Подъёмник ножничного типа Liugong LSC1414DH

Подъёмник ножничного типа Liugong LSC0607DH

Платформа для высотных работ ножничного типа Sunward SWSL1614HD

Платформа для высотных работ ножничного типа Sunward SWSL2023RT

Гусеничная платформа для высотных работ Eastmach GTJZ10 на электрическом ходу

Представленные в обзоре высотные платформы изготавливаются в Китае. Производители предлагают их по более низкой стоимости, чем аналоги на рынке из США и ЕС. При этом оборудование не уступает в таком важном параметре, как качество. Сегодня разработчики из Поднебесной не просто копируют платформы других производителей, а занимаются выпуском машин, разработанных собственными силами, с внедрением новых технологий, опираясь на существующий опыт.

Заключение

Во многих отраслях промышленности уже не обойтись без высотных подъёмных платформ. Они повышают эффективность работы и оптимизируют эксплуатационные издержки на парк техники. На рынке сегодня обилие МПП из Китая, что позволяет предпринимателям выбрать именно тот тип машины, что наиболее результативно справится с производственной задачей.
