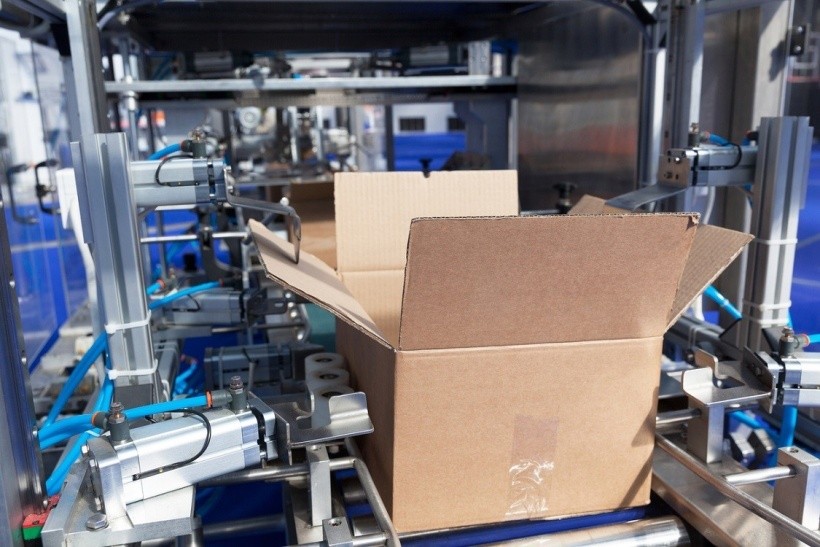

Картонажные машины – идеальное решение для автоматизированной упаковки малогабаритных товаров
Запаковка товара – важная часть цепочки поставок. Она гарантирует высокую степень сохранности продукции до получения торговыми точками и потребителями. При выпуске больших объёмов малогабаритного товара многие предприятия переходят на автоматизацию процессов упаковки. Это высвобождает значительную часть физического труда, улучшает качество, повышает точность, экономит время и сокращает производственные издержки. Выполняют автоматическую упаковку картонажные машины. В зависимости от конструкции и назначения, они могут работать в пищевой, химической или фармацевтической промышленности.
Назначение и сферы эксплуатации картонажных машин
Картонажная машина – это фасовочное оборудование для автоматической упаковки товаров в картонные коробки или контейнеры из жёсткой бумаги. В процессе работы машина: раскраивает бумагу или картон на заготовки по форме и размерами; выдаёт заготовки на линию и формирует коробки; проклеивает соединения; наполняет коробки товаром; запечатывает швы; тиснит; кодирует; наносит логотипы и прочее. Перечисленные этапы производства выполняются с высокой точностью. При этом ускоряются упаковочные процессы, снижается количество ошибок, которые часто сопутствуют ручной запаковке. Поэтому картонажные упаковочные машины широко используются в различных отраслях промышленности, таких как:
- пищевая;
- химическая;
- косметическая;
- фармацевтическая;
- машиностроительная;
- приборостроительная и другие.
Автоматизированная упаковка встречается на предприятиях по изготовлению лампочек, шоколада, конфет, таблеток, флаконов с лекарственными настойками, мелких деталей для электроники и автомобилей. Популярность оборудования объясняется его возможностями осуществлять точные последовательные процессы (В)ключая резку, склейку, формовку и печать.
Устройство картонажной упаковочной машины
Картонажная упаковочная машина предназначена для не только для упаковки, но и для создания самих коробок из листов жёсткой бумаги или картона. Большинство моделей этого оборудования состоит из следующих компонентов:
- Механизм вырезания. Кроит заготовки (формы) коробок из картона или бумаги.
- Формовочный блок. Формирует коробки из заготовок картона или бумаги.
- Механизм подачи (магазин). Выдаёт коробки на упаковочный узел.
- Механизм склейки. Склеивает края коробок в местах соединения.
- Принтер или пресс. Наносит флексопечать, коды или тиснение.
- Упаковочный узел. Фасует коробки товаром и запечатывает.
- Система управления. Промышленный ПК для управления.
Контроллер (ПЛК) управляет всеми компонентами машины, обеспечивая точную и надёжную работу. В большинстве случаев, размеры, формы и другие параметры коробок могут быть программно настроены прямо на мониторе.
Принцип действия картонажной машины:
- Оператор размещает картонные или бумажные листы на специальном столе или ленточном конвейере.
- С помощью вакуумных захватов лист поднимается и передвигается к узлу раскройки.
- Раскроенные заготовки перемещаются на конвейере в зону формования и склеивания.
- Склеивающий блок покрывает заготовку клеем по периметру и сворачивает её, чтобы сформировать коробку.
- Заполнитель (упаковочный товар) загружается в коробку через открытый верх.
- После заполнения происходит финальная склейка верхней кромки коробки.
- Коробка с товаром передаётся на конвейер для дальнейшей обработки.
Преимущества и недостатки картонажных машин
Автоматизация процесса упаковки товара в коробки обладает рядом преимуществ. Но вместе с этим, запаковочное решение имеет свои недостатки. О них важно знать, поэтому для объективности перечислим плюсы и минусы.
Преимущества:
- Улучшение качества упаковки. Автоматические линии упаковки гарантируют: точность и стандартизацию при заполнении коробок; минимизацию повреждений товара при перевозке.
- Ускорение процесса упаковки. Машинопакетирование ускоряет производительность, что позволяет обработать больший объём заказов в течение короткого времени.
- Сокращение трудозатрат. Автоматизация упаковки снижает необходимость вручную упаковывать товары, избавляя от ошибок и уменьшая расходы на труд.
- Увеличение точности и производительности. Присутствие автоматических систем упаковки стабилизирует и автоматизирует процесс упаковки и повышает производительность рабочих дней.
- Экономия расходов. Автоматический процесс упаковки приносит экономические выгоды, снижает количество дефектной продукции, обеспечивает новые возможности для оптимизации пространства хранения и использования восстанавливаемых материалов.
Недостатки:
- Ограниченная производительность. Картонажные машины могут работать только на один тип упаковочного материала (картон/бумага) и на определённый формат упаковки, что ограничивает их производительность по сравнению с машинами, которые могут работать с различными материалами и форматами упаковки.
- Требуется ответственный персонал. Для работы с картонажными машинами требуется опытный и ответственный персонал, который знает, как правильно установить, настроить, обслуживать и ремонтировать машину.
- Требуется подготовка материала. Картонажные машины требуют особого подхода к подготовке упаковочного материала, так как качество производства зависит от того, насколько хорошо этот материал подготовлен.
- Ограничения по объёму и размеру упаковки. Картонажные машины работают только с определённым диапазоном объёмов и размеров упаковок, что ограничивает их применимость в некоторых отраслях.
- Высокая стоимость. Картонажные машины обычно имеют достаточно высокую стоимость, так как представляют собой многофункциональный комплекс специализированного оборудования с программным управлением.
В целом, автоматизация упаковки товаров в коробки обладает хорошей эффективностью. Уменьшает число ошибок и временных затрат. Повышает удобство работы для операторов и качество продукции для потребителей. Но подходит не для всех видов товаров.
Обзор оборудования
Предлагаем небольшой обзор 5 моделей картонажных машин, с основными техническими характеристиками и кратким описанием.
Картонажная машина ZH90
Картонажная машина ZH90 относится к категории компактных автоматизированных электромеханических станков. Предназначена для фасовки мелких партий фармацевтической, косметической, пищевой и другой малогабаритной потребительской продукции.
Принцип работы:
- Магазин вертикальной подачи коробок предварительно заправляется картонными заготовками, сложенными в плоскую форму.
- Заготовка подаётся из магазина при помощи нижнего вертикального поршня с присоской, который захватывает картон и опускает его к линейному столу.
- Устройство подачи аннотаций осуществляет сворачивание листов-вкладышей и подачу их к товарной продукции.
- Поступающая товарная продукция помещается из магазина или из присоединённого транспортёра внутрь коробки горизонтальным пневматическим толкателем одновременно с аннотацией.
- Далее происходит поочерёдное запечатывание коробки с двух сторон и нанесение штампа номера партии.
- Перемещение по линейному столу осуществляется путём проталкивания предыдущей коробки вновь поступившей.
Модель ZH90 оснащается программируемым логическим контроллером для автоматического управления.
| Модель | ZH90 |
| Максимальная производительность (коробок/мин) | 90 |
| Максимальный размер коробки (мм) | 160 x 90 x 55 |
| Минимальный размер коробки (мм) | 60 х 30 х 12 |
| Мощность (кВт) | 0,85 |
| Габаритные размеры (мм) | 1500 x 1160 x 1850 |
| Вес (кг) | 1000 |
Картонажная машина D-50
Картонажная машина непрерывного действия ротационного типа. Предназначена для небольших промышленных предприятий. Используется для упаковки продуктов питания, кондитерских изделий, лекарств, косметики и проч. Подходит для тюбиков, ампул, флаконов, пузырьков, бутылок или любого другого продукта, который входит в картонную коробку.
Модель скомпонована на широкой металлической тумбе (В) полости которой размещён электродвигатель с приводами. Конструкция соответствует требованиям GMP. Вакуумный насос служит для плавного и простого открывания коробок. Скорость работы определяется позиционным индексатором, который легко делает до 50 коробок в минуту. Автоматическая вставка предварительно сложенных аннотаций/листовок также возможна с помощью дополнительного девайса.
Машина D-50 оснащается системой автоматического управления на платформе цифровых технологий. Ввод исходников осуществляется в интерактивный HMI-экран операционного блока.
| Модель | D-50 |
| Производительность (шт/мин) | 20 - 50 |
| Максимальный размер коробки (мм) | 200 x 80 x 80 |
| Минимальный размер коробки (мм) | 60 x 20 x 20 |
| Мощность (л.с.) | 1/4 |
| Мощность (кВт) | 1,5 |
| Напряжение (В) / Частота (Гц) | 220 / 50 |
| Давление воздуха (мПа) | 0,5 - 0,8 |
| Расход воздуха (л/мин) | 150 |
| Уровень шума (дБ) | ≤ 80 |
| Габаритные размеры (мм) | 1100 x 1500 x1900 |
| Вес (кг) | 450 |
Картонажная машина для упаковки шоколада в картонную упаковку KXZ-130B
Картонажная машина для упаковки шоколада разработана для кондитерской и пищевой промышленности. Но вместе с этим подходит для фармацевтической, химической и электротехнической промышленности, где требуется упаковки блистеров, флаконов, тюбиков, пластиковых упаковок типа «подушка», зубной пасты и т.п. Непосредственная задача модели в том, чтобы открывать картонные коробки, вставлять в них товары и аннотации, закрывать и склеивать крышки, автоматически выгружать картонные коробки.
Машина имеет прочную конструкцию, которая соответствует последним техническим стандартам. Её можно подключить к блистерной установке; машине для упаковки в пакеты «подушка»; устройству для упаковки в термоусадочную плёнку и др., – чтобы сформировать упаковочную линию. Модель оборудована датчиками защитных устройств, обеспечивающих безопасную и эффективную работу.
В стандартную комплектацию входят:
- фотоэлементы SICK (Германия);
- установка для получения клея-расплава ROBATECH (Швейцария);
- электрические детали, инвертор, ПЛК, сенсорный экран OMRON (Япония).
Опции: инвертор, ПЛК, сенсорный экран от SIEMENS; ленточный конвейер; принтер номера партии или даты.
Машина управляется с помощью сенсорной панели с интуитивно понятным интерфейсом. Монитор отображает такие важные данные, как общая эффективность, техническое состояние (В)ремя работы. Есть система самодиагностики.
| Модель | KXZ-130B |
| Производительность (шт/мин) | 40 – 70 |
| Длина коробки (мм) | 100 – 250 |
| Ширина коробки (мм) | 80 – 130 |
| Высота коробки (мм) | 20 – 70 |
| Плотность бумаги (гр) | 250 – 450 |
| Напряжение (В) | 380 |
| Мощность мотора (кВт) | 1.5 |
| Требования к воздушному компрессору (Мпа) (0,2м³/мин) | 0,6 |
| Габаритные размеры (мм) | 4200 х 1400 х 1800 |
| Вес (кг) | 1500 |
Картонажная машина ZHI-100
Картонажная машина ZHI-100 разработана для упаковки широкого спектра товаров, таких как: пищевые, косметические, химические и другие виды продукции, не требующие специальных условий обработки. Модель характеризуется высококачественной сборкой комплектующих от ведущих мировых производителей. Так (В) частности (В) комплект входит плавильный бак Robatech для клеев-расплавов с технологией работы без резервуара
Конструкция машины имеет модульную структуру и легко интегрируется в производственные линии с блистерной установкой и иным оборудованием. В качестве опций может быть оснащена различными доп. блоками, которые автоматически складывают и подают бумагу, наносят коды или иллюстрации с помощью струйного принтера.
Управляется модель через ПЛК. Оператор имеет возможность полностью запрограммировать производственный цикл, после чего отслеживать его на экране операционного блока. Можно записывать в память готовые программы и извлекать их по требованию. Функция диагностики неисправностей выдаёт на монитор возникающие проблемы, после чего машина либо сама устраняет ошибку, либо останавливает процесс.
| Модель | ZH-100 |
| Производительность (шт/мин) | 40 – 70 |
| Минимальные размеры коробки (мм) | 110 х 60 х 20 |
| Максимальные размеры коробки (мм) | 240 х 160 х 90 |
| Рабочее давление (мПа) | 0,5 – 0,8 |
| Мощность двигателя (кВт) | 1,5 |
| Габаритные размеры (мм) | 3600 x 1600 x 1700 |
| Вес оборудования (кг) | 2000 |
Картонажная машина TYZ-120B
Картонажная машина TYZ-120B – программируемый электропневматический станок непрерывно-поточного действия, так называемого балконного типа (операционная зона фронтально и под защитным стеклом). Модель предназначена для эксплуатации на малых и средних промышленных предприятиях по выпуску лекарств, косметики, бытовой химии, игрушек, электротехники и других товаров.
Машина соответствует высоким стандартам индустрии, поскольку собрана с использованием надёжной электроники и нержавеющих материалов. Рабочий потенциал рассчитана на 3 трудовые смены. Захват картонной заготовки и коробки осуществляется с помощью пневматической системы (электрический безмасляный вакуумный насос). Коробка извлекается из магазина присосками, раскрывается, заполняется товаром, после чего запечатывается. Конвейер цепного типа. Есть несколько степеней контроля (В)ключая защитные блокировочные выключатели, муфту перегрузки «без коробки, без нагрузки» / «без продукта, без нагрузки», детектор пробок конвейера, сигнализатор низкой загрузки магазина с заготовками.
Станок оснащается операционной консолью с цветным сенсорным экраном. Программное обеспечение с интерфейсом «человек-машина».
| Модель | TYZ-120B |
| Производительность (шт/мин) | 30 – 70 |
| Плотность картона (г/м²) | 250 – 350 |
| Плотность бумаги (г/м²) | 60 – 80 |
| Размер упаковки (мм) | (80-160) х (30-90) х (30-80) |
| Давление воздуха (мПа) | ≥ 0,6 |
| Расход воздуха (м³/ч) | 20 |
| Мощность (кВт) | 1,5 |
| Напряжение (В) / Частота (Гц) | 220 (380) / 50 |
| Габаритные размеры (мм) | 3100 х 1650 х 1700 |
| Вес (кг) | 1200 |
Представленные в обзоре машины изготавливаются в КНР. Сегодня китайские автоматические картонажники имеют ряд существенных преимуществ на мировом рынке:
Низкая стоимость. Производители специализируются на производстве недорогой техники, что делает автоматические станки доступными для большинства предприятий.
Высокая производительность. Автоматические картонажники обладают высокой скоростью запаковки продукции.
Простота эксплуатации. Машины оснащены интуитивно понятным интерфейсом и легко настраиваются.
Гибкость производства. Многие машины позволяют быстро менять производственные задачи и настраивать оборудование под любые размеры коробки.
Надёжность и качество. Несмотря на относительно низкую стоимость (в сравнении с аналогами из США, ЕС и Южной Кореи), китайские автоматические картонажники отличаются хорошим качеством и долговечностью.
Развитая сеть продаж и сервисного обслуживания. В большинстве регионов мира (В) том числе и в России, есть дилеры и сервисные центры, где можно быстро получить любую техническую помощь в рамках гарантийного и постгарантийного обращения.
Заключение
Автоматизация упаковочных процессов увеличивает производительность и снижает затраты на трудовые ресурсы. Улучшает точность сборки и однородность коробок, что повышает уровень качества продукции и развивает интерес потребителей. Сокращает ошибки. Экономит упаковочные материалы. Обеспечивает безопасность работников, уменьшая вероятность промышленных, трудовых и травматических происшествий. Повышает экологический уровень, что способствует сохранению окружающей среды. Автоматические системы имеют множество настроек, позволяющих выполнять различные задачи и работать с разными видами продукции. Всё это делает автоматическую упаковку гибкой и функциональной для многих производственных потребностей.
