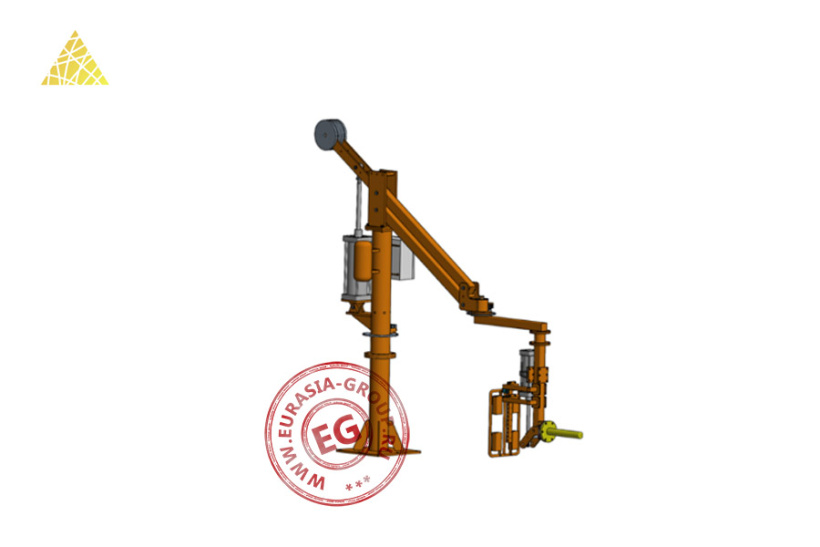

Манипулятор для рулонов HM150-2500 может быть установлен с основанием на грунте и обслуживать зоны, предназначенные для обработки цилиндрических компонентов с заданными рабочими радиусами. В основном используются для обработки задач, требующих точного подбора объекта и его позиционирования на новое место.
Пневматический манипулятор для цилиндрических объектов HM150-2500 работает по технологии, подразумевающей, что пневматический цилиндр одностороннего действия, питаемый сжатым воздухом, оказывает линейное усилие на систему трансмиссии с рычагами, которая, будучи соединенной со штифтами, совершает дугообразное вертикальное движение. Усилие цилиндра управляется двумя соответствующим образом подготовленными пневматическими контурами: первый обеспечивает, чтобы масса системы захвата всегда была сбалансирована; второй всегда поддерживает массу груза сбалансированной. Перемещение груза осуществляется рукой оператора, который, находясь в непосредственном контакте с машиной, через эргономичную рукоятку ограничивает усилие, используемое для ее перемещения.
Манипулятор для рулонов HM150-2500 создан на основе тщательного 3D-проекта, который позволяет проверить правильную геометрию по отношению к макету, предоставленному или обнаруженному непосредственно заказчиком. Благодаря компьютерному моделированию можно предварительно просмотреть движения, которые машина сможет выполнить, и гарантировать идеальный результат с точки зрения эргономики и эксплуатации. Изделие оснащено системами безопасности, разработанными для предотвращения риска для оператора во время перемещения грузов. В соответствии с системой, принятой для захвата компонентов, в пневматическом контуре предусмотрены различные типы соединений, чтобы сделать машину безопасной и надежной.
| Модель | HM150-2500 |
| Рабочий радиус (мм) | 2500 |
| Ход вверх и вниз (мм) | 1650 |
| Номинальная нагрузка (кг) | 150 |
| Рабочее давление сжатого воздуха (МПа) | 0,5 – 0,7 |
| Функции |
Взвешивание груза (производится в вертикальном положении) погрешность 0,001 на каждые 50 кг. Защита от отключения воздуха, баланс без нагрузки, регулировка рабочей высоты |
| Предотвращение неправильной эксплуатации | С помощью двойной кнопки |
| Вращение в горизонтальном положении | На 360 ° |
| Фиксация в любом положении | Пневматическая |
| Комплектация | Резервуар для хранения воздуха, устройство защиты |
