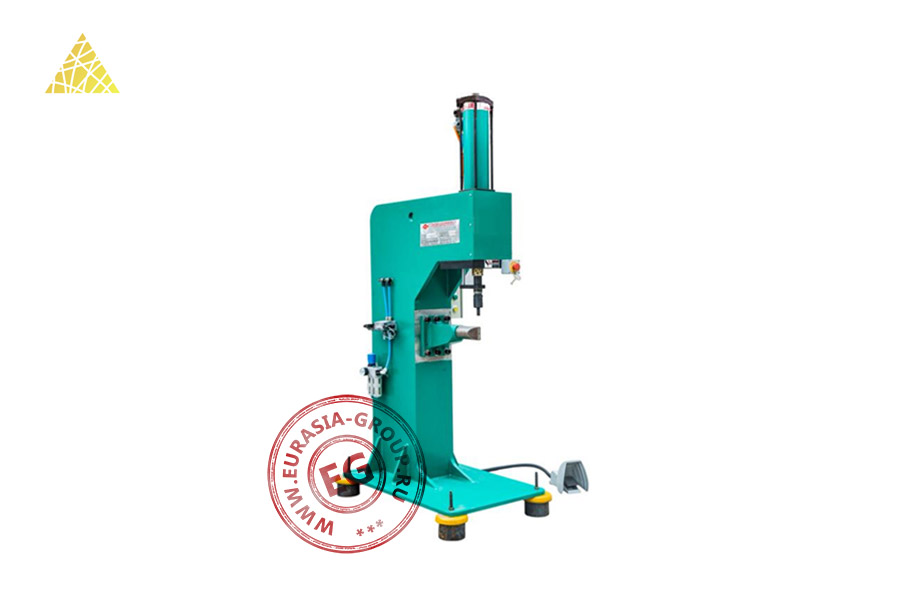

Пуклевочный станок PHD-2 представляет собой специализированное оборудование для выполнения операций формовки, штамповки и соединения металлических деталей методом пуклевки. Станок предназначен для создания неразъемных соединений путем пластической деформации материала без применения крепежных элементов. Конструктивно станок выполнен по схеме вертикального пресса с С-образной рамой, обеспечивающей свободный доступ к рабочей зоне с трех сторон. Жесткая литая рама воспринимает рабочие нагрузки и обеспечивает точность позиционирования инструмента относительно обрабатываемых деталей.
В верхней части станка расположен рабочий механизм, включающий силовой цилиндр, который обеспечивает вертикальное перемещение пуансона с заданным усилием. Система привода позволяет регулировать скорость подачи и величину рабочего хода в зависимости от характеристик обрабатываемого материала и требуемого типа соединения. Рабочая зона оснащена системой точного позиционирования деталей с использованием направляющих и упорных элементов. Нижняя плита станка служит основанием для размещения матриц и приспособлений, обеспечивающих правильное взаимное расположение соединяемых элементов.
Принцип работы основан на локальном пластическом деформировании материала под действием концентрированного усилия. Соединяемые детали размещаются в рабочей зоне, после чего под давлением пуансон создает деформацию, формирующую механическое соединение заклепочного типа без использования дополнительных крепежных элементов. Станок PHD-2 обеспечивает высокое качество формируемых соединений благодаря точному контролю усилия и глубины деформации.
| Модель | PHD-2 |
| Питание (В/Гц) | 220/50 |
| Максимальное усилие (кН) | 76 |
| Обрабатываемая толщина (мм) |
0,5-2 (нержавеющая сталь) |
| 0.5-3 (углеродистая сталь) | |
| Длина плеча (мм) | 400 |
| 200 (при диаметре до 100 мм) | |
| 150 (при диаметре до 80 мм) | |
| Размер клепки (мм) | 5 |
| Материал пуансона | 9SiCr (Аналог 9ХС) |
| Габаритные размеры (мм) | 1070 х 680 х 2117 |
| Вес (кг) | 600 |
