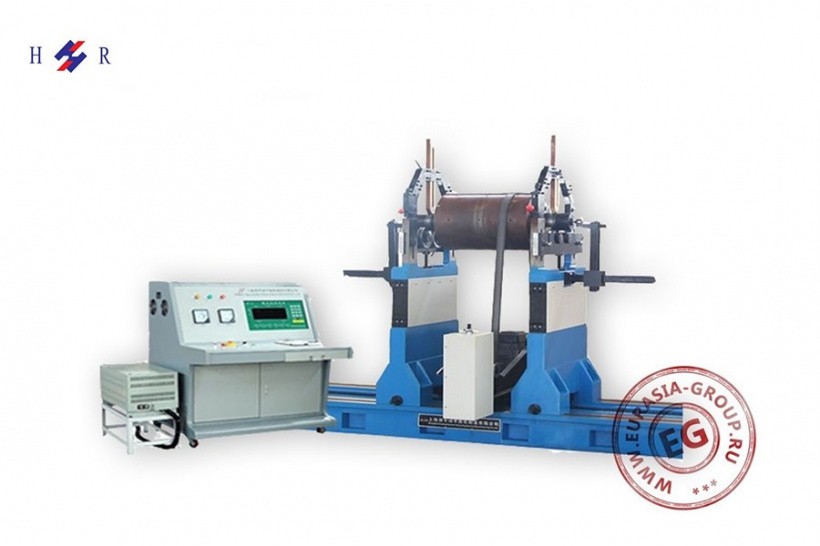

Балансировочный станок серии PHQ – это эффективное испытательное стационарное габаритное автоматическое электропневматическое оборудование цикличного действия, предназначенное для тестирования средних по размерам или увеличенных цилиндрических деталей (валы, роторы, турбины вентиляторов, водяные помпы) с целью выявления и корректировки дисбаланса.
Станки для балансировки с ременным приводом серии PHQ абсолютно устойчивы на плоской литой платформе. На её основе имеется две стойки, выполняющие функцию основы для роликовых опор, необходимых для укладки шеек тестируемого объекта. Специальная конструкция кронштейнов поглощает вибрацию. Горизонтальное перемещение стоек делается в зависимости от длины объекта. Главный асинхронный двигатель работает от питающей сети 380В, устанавливается на платформе между стойками. Двигательная система оснащается частотным преобразователем, что позволяет регулировать разгон, торможение и скорость вращения в бесступенчатом режиме. Передача крутящего момента на объект выполняется при помощи жёсткой ременной передачи, что дополнительно придаёт точность снятия показаний. Установка ремня не требует разборки узла. Установка детали производится вручную с помощью погрузочных приспособлений, боковая фиксация осуществляется пневматическими зажимами. Комплект ЗИП, а также пакет технической и сертификационной документации прилагаются.
Балансировочный стенд серии PHQ оснащается системой автоматического управления и контроля на базе цифровых технологий, аппаратура вынесена в обособленный металлический пыленепроницаемый модуль с пультом подачи команд и цветным 17-дюймовым ЖК-монитором. Интерфейс «человек-машина» операционной системы Windows ХР позволяет легко освоить порядок управления. Промышленный компьютер модели JP-580 производится компанией Yanxiang Industry Co. Среди функций различные методы измерений: динамическая балансировка, статическая балансировка или оба вида. Поддержка десяти режимов, добавление или уменьшение массы, вращение по часовой или против часовой стрелки. Высокоскоростное сжатие данных. До 10 сегментов калибровки (линейная диаграмма). Автоматическая диагностика датчика отключения, подсказка уклонения от ложных колебаний. Память может хранить до 10000 циклов измерения. Автоматическая запись истории, дополнительные методы записи.
| Модели | PHQ-1000 | PHQ-2000 | PHQ-3000 | PHQ -5000 |
| Максимальная вес заготовки (кг) | 1000 | 2000 | 3000 | 5000 |
| Максимальный диаметр ротора (мм) | 1500 | 1800 | 2000 | 2000 |
| Расстояние между опорами (мм) | 160~1500 | 180~1700 | 500~2200 | 500~2200 |
| Диаметр опорных шеек ротора (мм) | 35~200 | 40~240 | 40~380 | 40~380 |
| Объем диаметра приводного ремня (мм) | 40~400 | 40~600 | 50~1000 | 50~1000 |
| Мощность двигателя (кВт) | 4 | 5.5 | 7.5 | 15 |
| Минимально достижимый остаточный удельный дисбаланс (г*мм/кг) | 0,5 | 0,5 | 0,5 | 0,5 |
