Сварочный вращатель с защитой от смещения

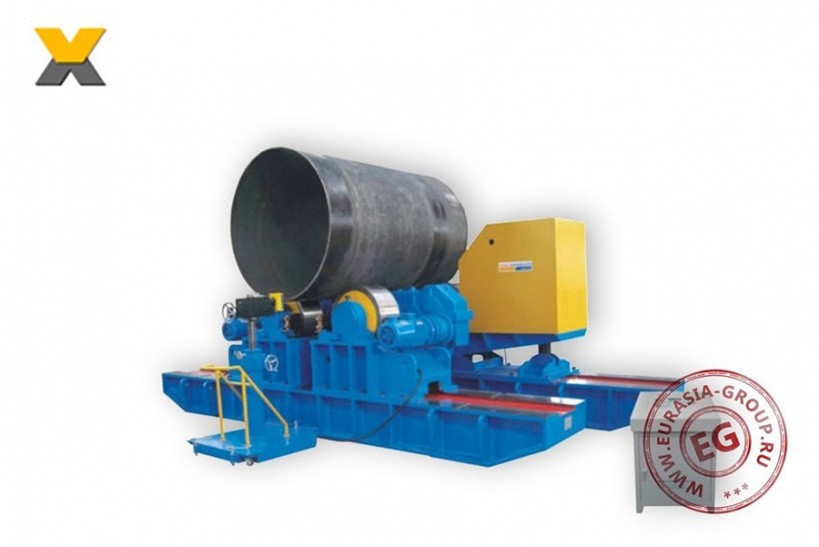

Сварочный вращатель с защитой от смещения представляет собой габаритное стационарное электрогидравлическое оборудование цикличного действия, которое задействуется для автоматизации сварочных процессов на крупных металлообрабатывающих комбинатах при работе с массивными заготовками цилиндрической формы. Задача станка заключается в том, чтобы путём проворачивания заготовки произвести её удобную подачу в зону работы основного сварочного оборудования. Машина специально спроектирована для сведения к минимуму осевого перемещения заготовки во время сварки (±1~2мм), и оптимально подходит для наплавки сварного шва ленточным электродом или сварки узкой щели.

Сварочный роликовый вращатель с механизмом компенсации смещения обечайки серии FGHK оснащается главным двигателем переменного тока, и запускается в работу от сети 380В. Стенды серии имеют особенности конструкции, обусловленные возможностями грузоподъёмности. Цифровое обозначение в названии роликовой опоры указывает на максимально возможную массу обрабатываемой заготовки в тоннах. Станина  разделена на две продолговатые параллельные фундаментальные плиты, на поверхности которых имеются направляющие рельсы. На рельсах установлены инструментальные башни, необходимые для опоры и вращения габаритных роликов. Два ролика получают энергию вращения от обособленных электродвигателей, и служат толкающей силой для вращения заготовки. Их поверхность входит в зацепление с поверхностью заготовки, за счёт чего и производится проворачивание. Два другие ролика неприводные, однако, именно на них возложена функция компенсации осевого смещения. Они могут перемещаться по вертикали за счет обособленных гидравлических или электромеханических приводов. Как правило, стенды оборудуются специализированными датчиками, которые подают сигналы для автоматического регулирования оси. Комплект ЗИП и перечень эксплуатационных инструкций прилагается.

Сварочная роликовая опора с защитой от смещения серии FGHK оснащается обособленным кнопочным пультом управления. Электрооборудование содержится в одной вентилируемой металлической тумбе, соединённой со стендом посредством силового кабеля.
